19

Ру
сский

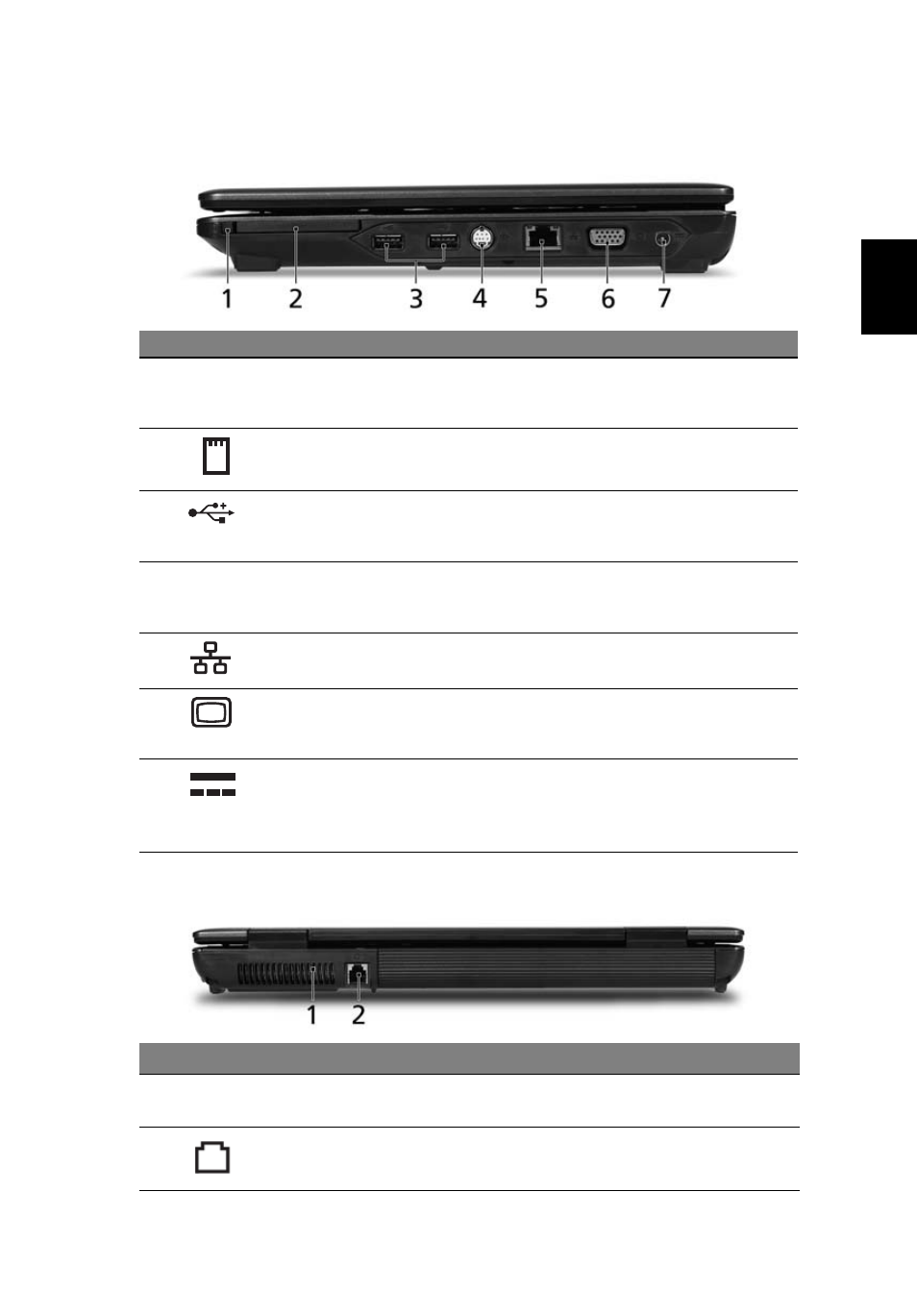

Вид справа

Вид сзади

#

Значок Элемент

Описание

1

Кнопка
извлечения карты
PC Card из гнезда

Служит для извлечения карты PC Card из
гнезда.

2

Гнездо PC Card

Возможна установка одной карты Type II PC
Card.

3

Два порта USB 2.0 Служат для подключения устройств с

интерфейсом USB (например, мыши или
камеры).

4

Разъем S-Video/
TV-out (NTSC/
PAL)

Служит для подключения к телевизору или
устройству отображения, имеющему вход S-
video.

5

Порт Ethernet
(RJ-45)

Служит для подключения к сети Ethernet 10/
100/1000 Мбит/с.

6

Разъем внешнего
дисплея (VGA)

Служит для подключения устройства
отображения (например, внешнего
монитора, ЖК-проектора).

7

Разъем для
подключения
питания
постоянного тока

Служит для подключения адаптера
переменного тока.

#

Значок

Элемент

Описание

1

Вентиляционные
отверстия

Позволяют компьютеру не перегреваться
даже при длительной работе.

2

Порт модема
(RJ-11)

Служит для подключения к телефонной
линии.
