Вид спереди с закрытой крышкой, Вид слева, Вид справа – Инструкция по эксплуатации Acer AOA150
Страница 7: Вид сзади & вид снизу, Cерии, Краткое руководство
Cерии
12
Краткое руководство
13

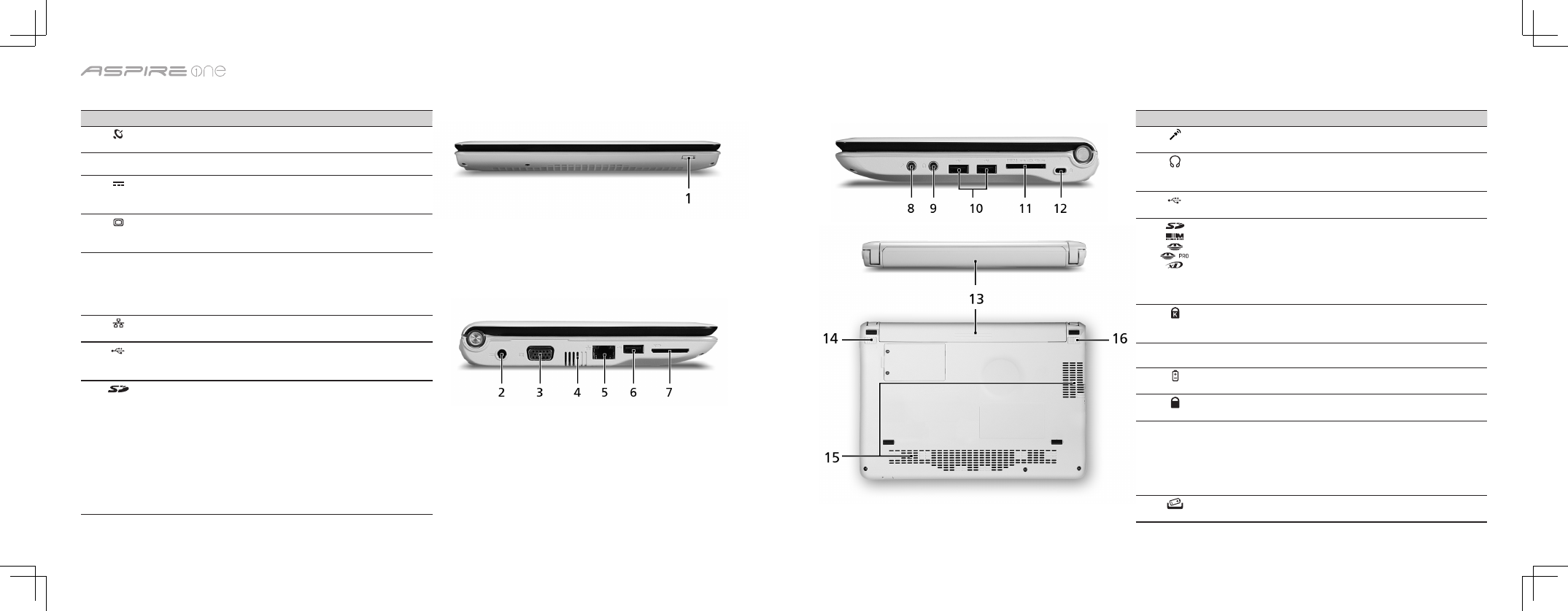

Вид спереди с закрытой крышкой
# Значок Элемент
Описание
1
Кнопка беспроводной
связи
Включает/отключает функцию
беспроводной связи.
Вид слева
2
Разъем для
подключения питания
постоянного тока
Служит для подключения адаптера
переменного тока.
3
Разъем внешнего
дисплея (VGA)
Служит для подключения дисплея
(например, внешнего монитора,
ЖК-проектора).
4
Вентиляционные
отверстия и
вентилятор
охлаждения
Позволяют компьютеру не перегреваться
даже при длительной работе.
Примечание: не заслоняйте и не
загораживайте входное отверстие
вентилятора.
5
Разъем Ethernet
(RJ-45)
Служит для подключения к сети
Ethernet 10/100 Мбит/с.
6
Разъем USB 2.0
Служит для подключения устройств
с интерфейсом USB 2.0 (например,
мыши).
7
Гнездо расширения
Служит для установки одной карты
памяти Secure Digital (SD) для
увеличения емкости диска Мои файлы.
Для извлечения карты вдавите ее в
гнездо и отпустите, чтобы вытолкнуть ее.
Примечание: это гнездо используется
для долговременного увеличения
емкости диска Мои файлы. Для
передачи файлов на другие устройства
используйте многоформатное ("5-в-1")
устройство считывания карт памяти.
Вид справа
# Значок Элемент
Описание
8
Гнездо
микрофонного входа
Служит для подключения внешних
микрофонов.
9
Гнездо наушников/
динамика/линейный
выход
Служит для подключения звуковых
устройств (например, динамиков,
наушников) к линейному выходу.
10
Разъем USB 2.0
Служит для подключения устройств с
интерфейсом USB 2.0 (например, мыши).
11
Многоформатное
устройство
считывания карт
памяти
Поддерживает форматы Secure Digital
(SD), MultiMediaCard (MMC), Memory
Stick (MS), Memory Stick PRO
(MS PRO), xD-Picture Card (xD).
Примечание: надавите, чтобы извлечь/
вставить карту. Единовременно можно
использовать только одну карту памяти.
12
Замок типа
Kensington
Служит для подсоединения защитного
тросика с замком типа Kensington для
предотвращения кражи компьютера.
Вид сзади & Вид снизу
13
Отсек аккумулятора В этот отсек устанавливается
аккумулятор компьютера.
14
Защелка
аккумулятора
Служит для фиксации аккумулятора в
отсеке.
15
Вентиляционные
отверстия и
вентилятор
охлаждения
Позволяют компьютеру не
перегреваться даже при длительной
работе.
Примечание: не заслоняйте и не
загораживайте входное отверстие
вентилятора.
16
Защелка извлечения
аккумулятора
Разблокирует аккумулятор для его
извлечения.
