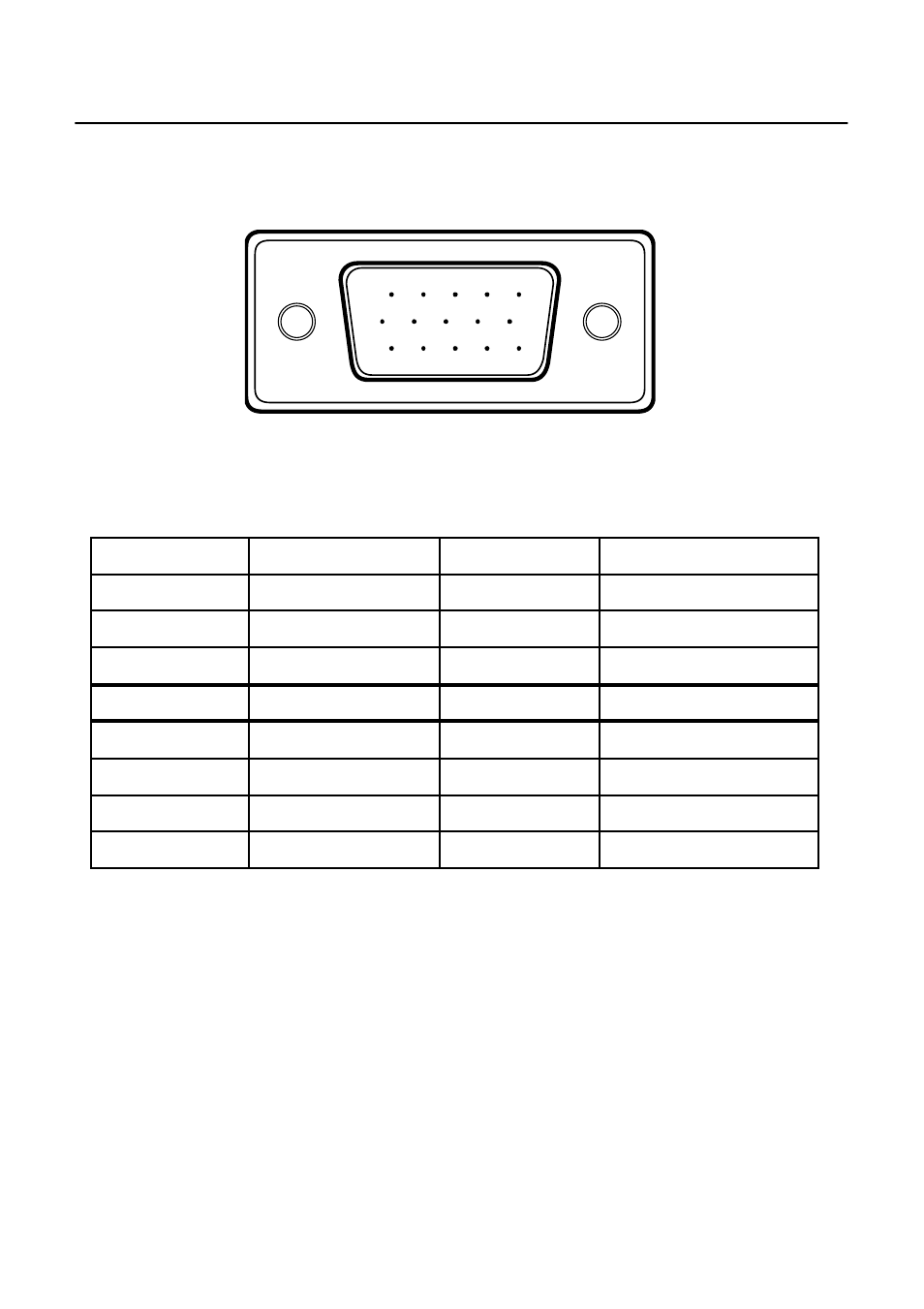

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15
-контактный
сигнальный кабель цветного дисплея
1
6
11
5
10
15
КОНТАКТ
№
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Logic Ground
3.
Синий
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
Self тест
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
