Страница 27
17
Ру
сский

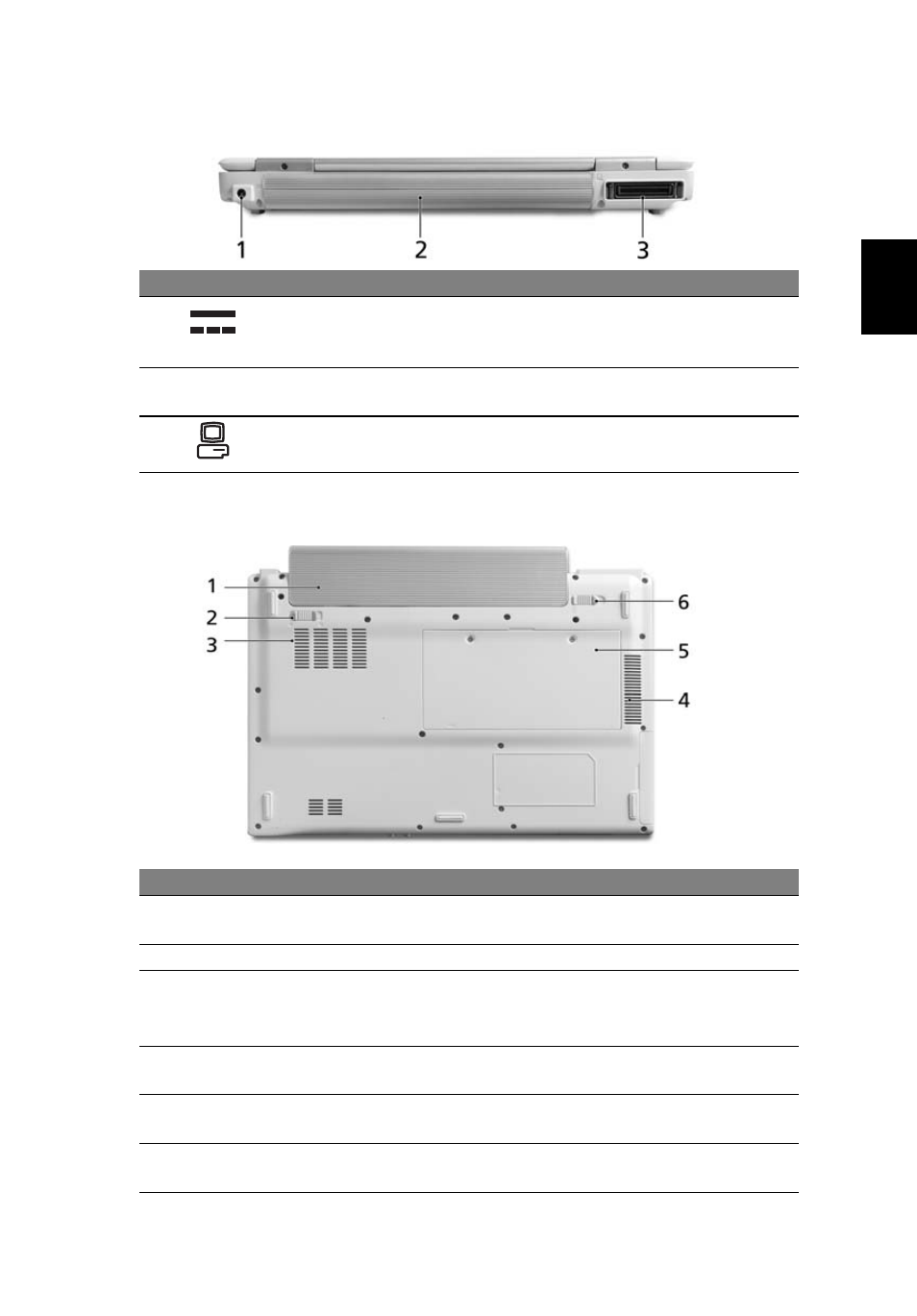

Вид сзади
Вид снизу
#
Значок Элемент
Описание
1
Разъем для
подключения питания
постоянного тока
Служит для подключения адаптера
переменного тока.
2
Отсек аккумулятора
В этот отсек устанавливается
аккумулятор компьютера.
3
124-контактный
разъем Acer ezDock
Служит для подключения Acer ezDock.
#
Элемент
Описание
1
Отсек аккумулятора
В этот отсек устанавливается аккумулятор
компьютера.
2
Защелка аккумулятора
Служит для фиксации аккумулятора в отсеке.
3
Охлаждающий
вентилятор
Не дает компьютеру перегреваться.
Примечание: не заслоняйте и не загораживайте
входное отверстие вентилятора.
4
Вентиляционные
отверстия
Позволяют компьютеру не перегреваться даже
при длительной работе.
5
Отсек модулей
оперативной памяти
В этот отсек устанавливаются модули
оперативной памяти компьютера.
6
Защелка извлечения
аккумулятора
Отпирает отсек аккумулятора для его
извлечения.
