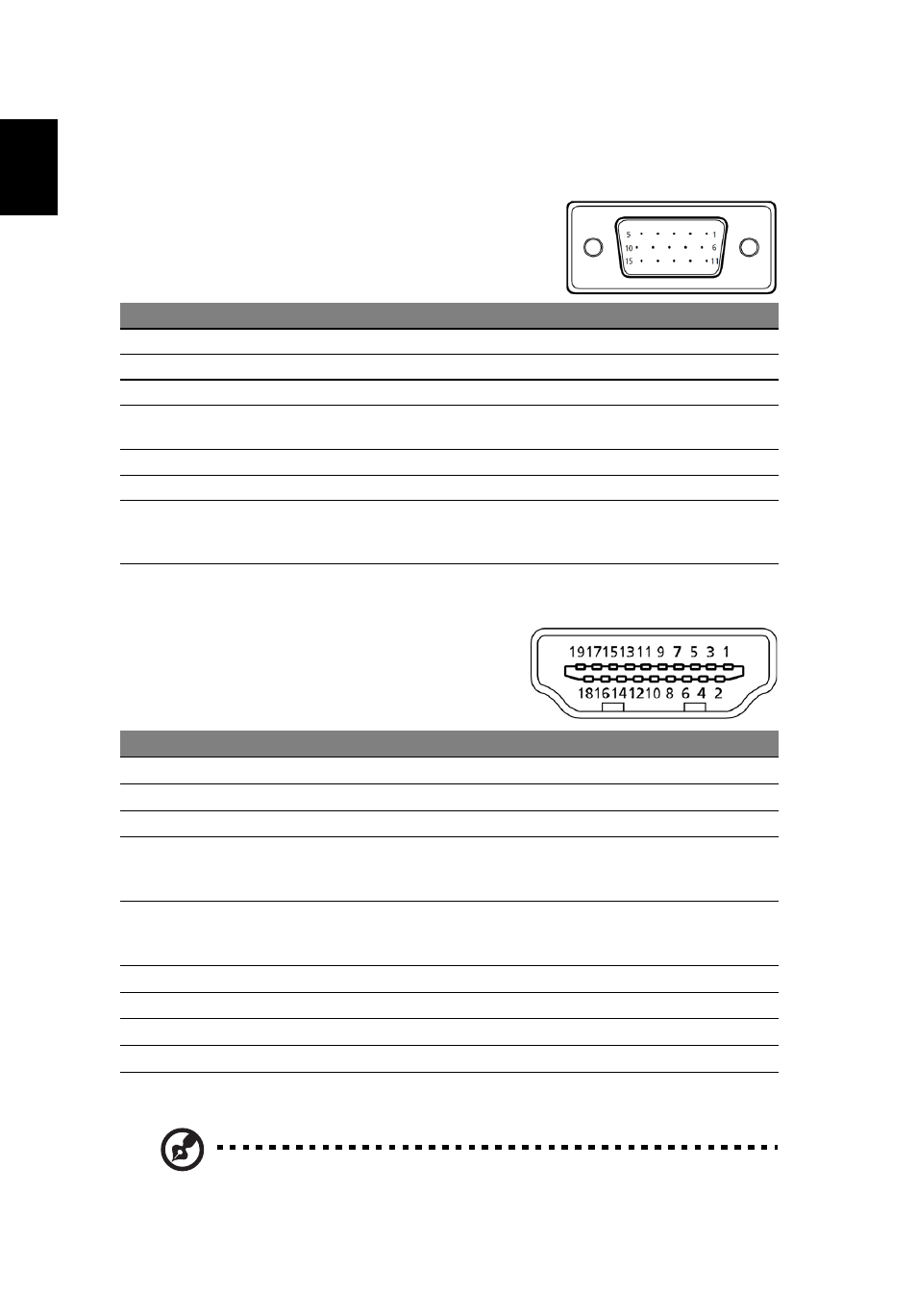

Разводка контактов разъема
15-контактный кабель для
передачи цветного
видеосигнала
19-контактный кабель для
передачи цветного
видеосигнала*
Примечание. * Только в отдельных моделях.
Контакт
Описание
Контакт
Описание
1
Красный
9
+5 В
2
Зеленый
10
Синхронизация-земля
3
Синий
11
Монитор-земля
4
Монитор-земля
12
Последовательная
передача цифровых данных
5
Цифровые данные-земля
13
Строчная синхронизация
6
Красный-земля
14
Кадровая синхронизация
7
Зеленый-земля
15
Синхронизация
последовательной передачи
цифровых данных
8
Синий-земля
Контакт
Описание
Контакт
Описание
1
Данные TMDS, 2+
10
Синхронизация TDMS +
2
Данные TMDS, 2, экран
11
Экран синхронизации TDMS
3
Данные TMDS, 2-
12
Синхронизация TDMS -
4
Данные TMDS, 1+
13
CEC (протокол
дистанционного
управления)
5
Данные TMDS, 1, экран
14
Зарезервировано
(устройством не
используется)
6
Данные TMDS, 1-
15
SCL
7
Данные TMDS, 0+
16
SDA
8
Данные TMDS, 0, экран
17
DDC/CEC-земля
9
Данные TMDS, 0-
18
Питание +5 В
19
Обнаружение подключения
