RU-10
Контакт
Значение
Контак
т
Значение
1.
TMDS Data2-
13.
NC
2.
TMDS Data2+
14.
Питание +5 В
3.
TMDS Data 2/4Shield
15.
GND (
для +5 В hsync.vsync)
4.
NC
16.
Определение "горячего"
S
подключени
5.
NC
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
NC
20.
NC
9.
TMDS Data1-
21.
NC
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3Shield
23.
TMDS Clock+
12.
NC
24.
DDC TMDS Clock-

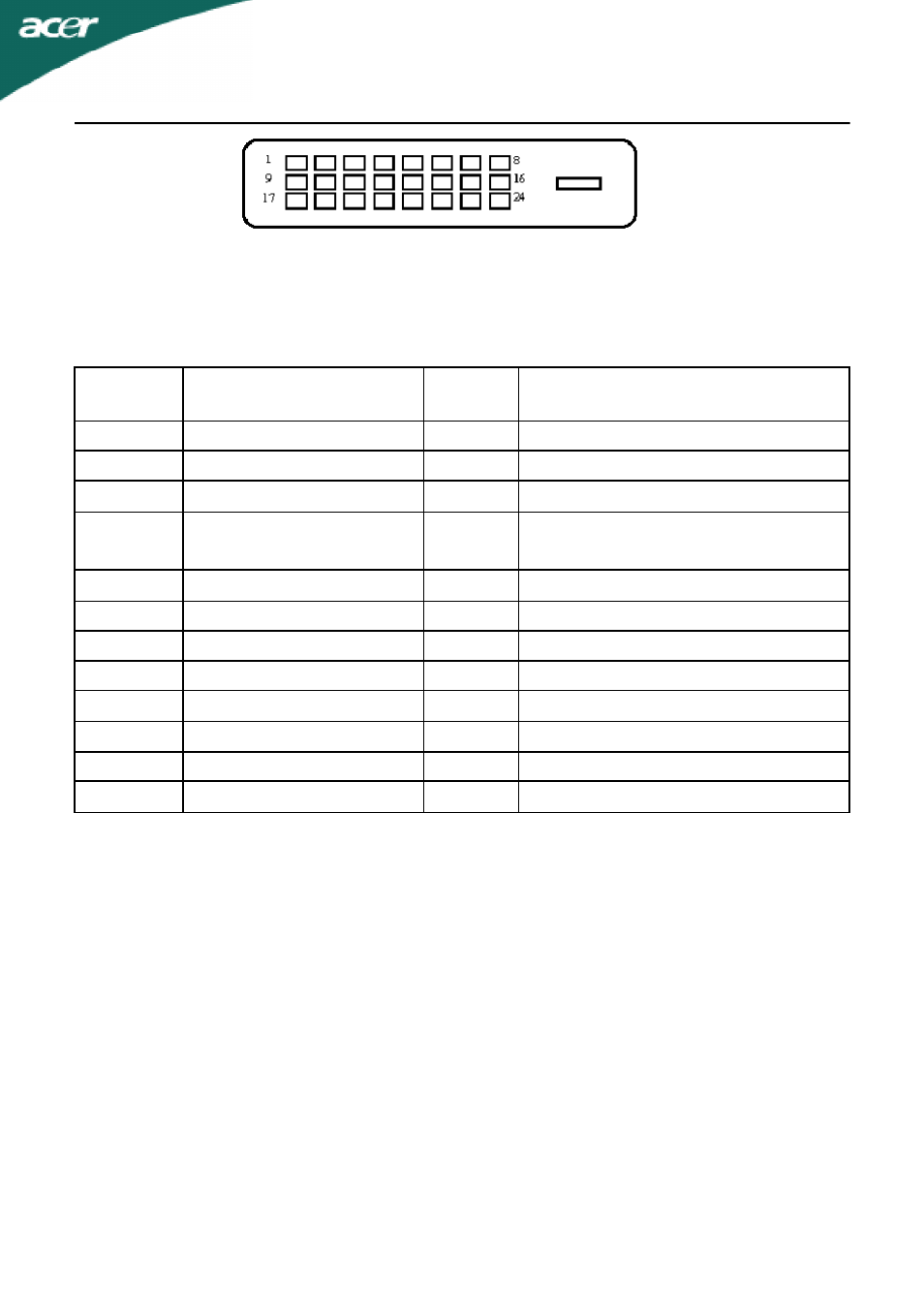

24-контактный сигнальный кабель цветного дисплея*
