5

Русский

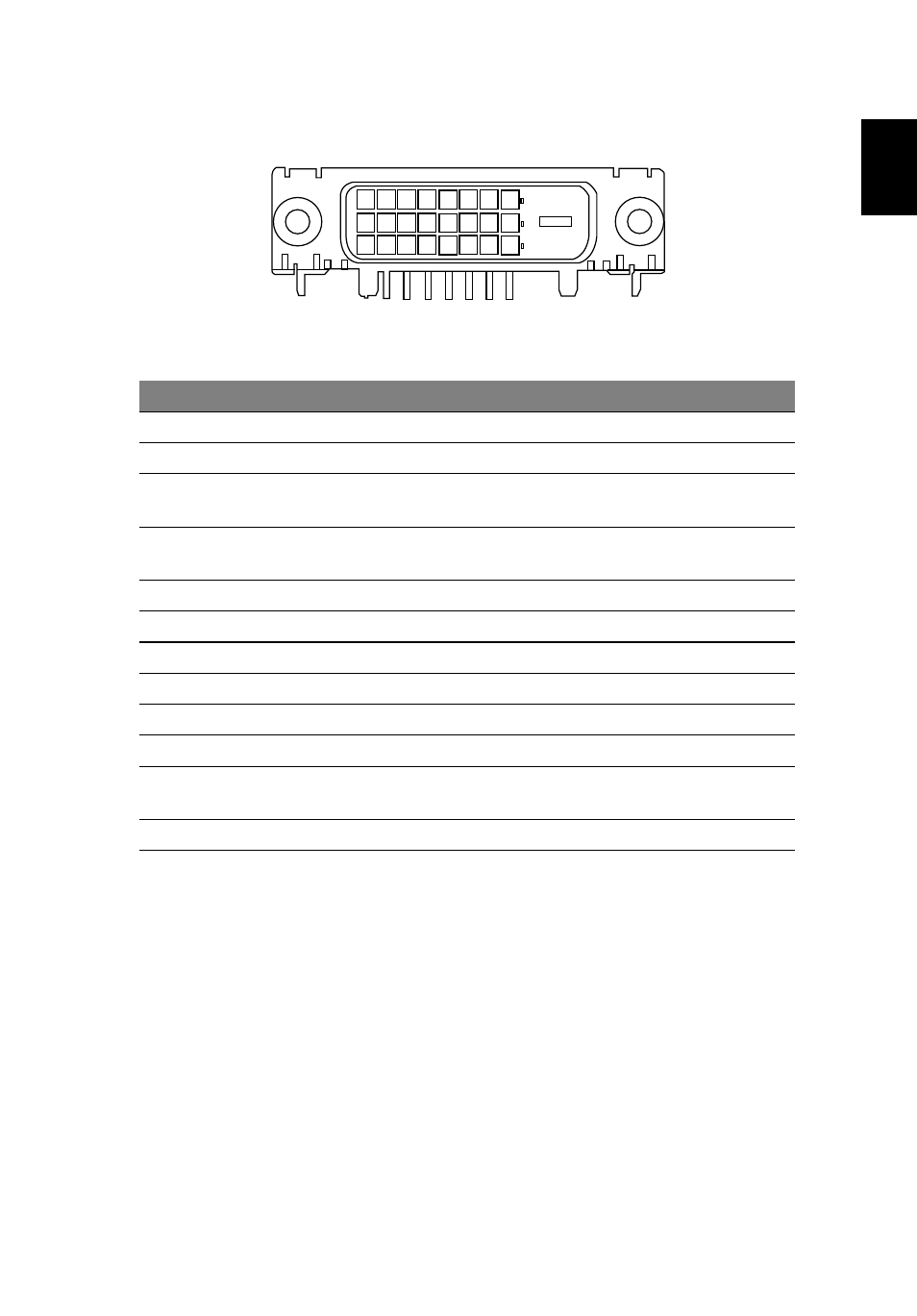

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ №

ОПИСАНИЕ

КОНТАКТ №

ОПИСАНИЕ

1

TMDS Data 2-

13

NC

2

TMDS Data 2+

14

Питание +5 В

3

TMDS Data 2/4
Shield

15

GND
(для +5 Вhsync.vsync)

4

NC

16

Определение
"горячего" подключени

5

NC

17

TMDS Data0-

6

DDC Clock

18

TMDS Data0+

7

DDC Data

19

TMDS Data 0/5 Shield

8

NC

20

NC

9

TMDS Data 1-

21

NC

10

TMDS Data 1+

22

TMDS Clock Shield

11

TMDS Data 1/3
Shield

23

TMDS Clock+

12

NC

24

DDC TMDS Clock-
