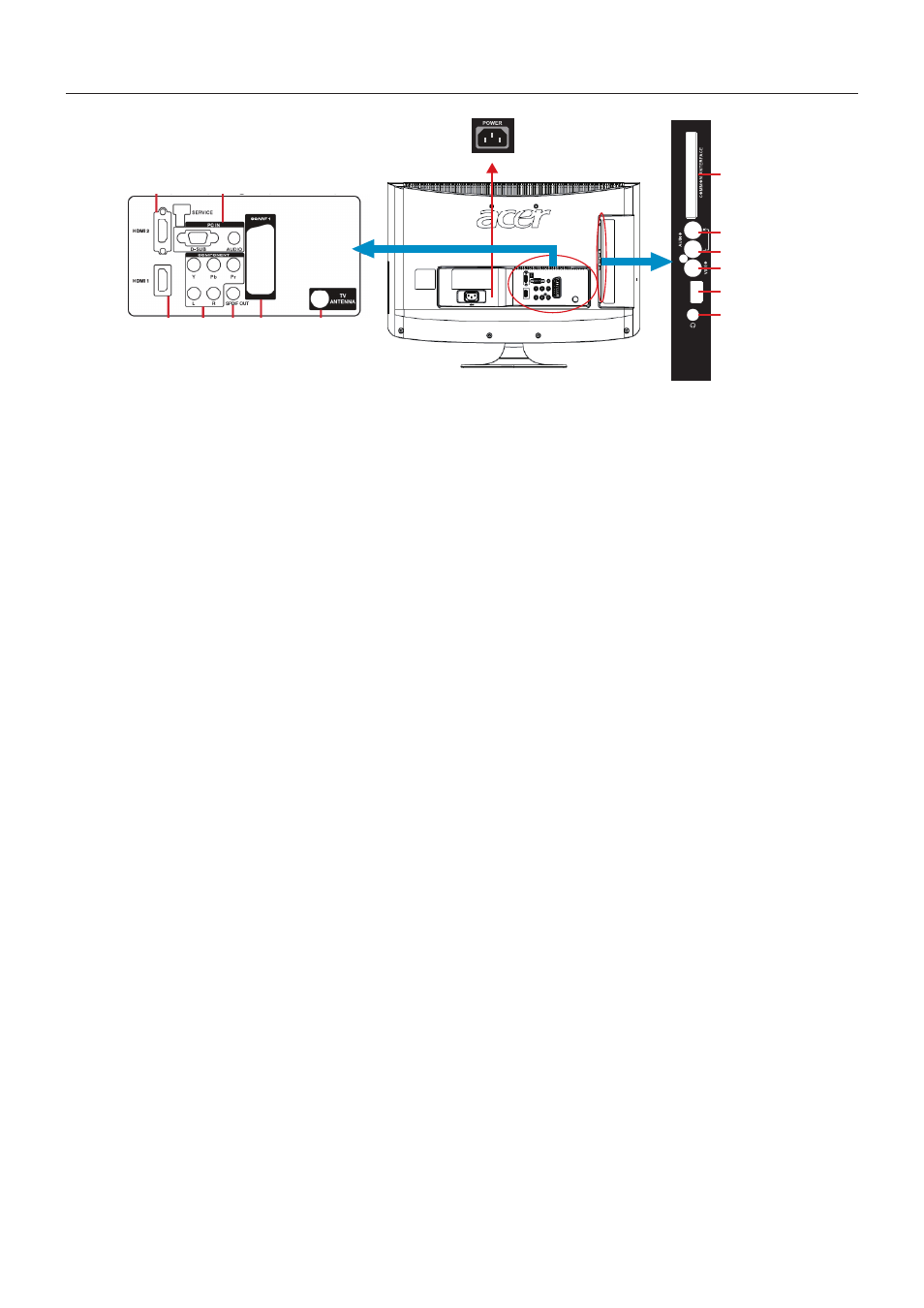

РУКОВОДСТВО ПО ПОДКЛЮЧЕНИЮ ОБОРУДОВАНИЯ
AC POWER
SE
R VICE PORT
①
②
③
④
⑤
⑥
⑪ ⑦ ⑩ ⑫
⑨
⑧
⑬
① COMMON INTERFACE (CI): позволяет устанавливать модуль условного доступа
(CAM). Для получения дополнительной информации обратитесь к поставщику
услуг.
②, ③, ④ AV IN: используется для подключения источника полного видеосигнала,
например видеомагнитофона или игровой приставки. Используйте белый и
красный штекеры для подключения звука этого источника.
⑤ SERVICE PORT: только для служебных целей.
⑥ Разъем для наушников: разъем для подключения наушников. Подключение
наушников приводит к отключению звука всех динамиков.
⑦ TV ANTENNA: разъем для подключения антенны или кабеля цифрового
эфирного вещания (не от блока кабельного телевидения).
⑧ SCART: разъем для подключения к телевизору видеомагнитофона или
декодера. Полностью распаянный разъем SCART используется для ввода/
вывода звуковых сигналов и видеосигналов RGB, CVBS; неполностью
распаянный разъем SCART используется для ввода/вывода звуковых сигналов
и видеосигналов S-Video, CVBS.
Примечание. В разъеме SCART имеются контакты для вывода сигналов
монитора. (CVBS/YPbPr/ATV/DTV)
⑨ PC IN: используется для подключения видео- и аудиокабелей компьютера.
⑩ Разъемы для раздельного видеосигнала (Y/Pb/Pr) и аудиоразъемы L/R:
используются для подключения таких источников раздельного видеосигнала,
как DVD-проигрыватель или телевизионная приставка.
⑪ SPDIF (цифровой выход звука): если выбранный источник сигнала содержит
цифровой аудиосигнал, цифровой звук будет выводиться через этот разъем
SPDIF на систему домашнего кинотеатра.
⑫, ⑬ HDMI: этот разъем используется для подключения такого источника
цифрового видеосигнала, как DVD-проигрыватель или телевизионная
приставка.
После того, как оборудование будет подключено, выполните следующие действия,
чтобы вывести входной сигнал на экран телевизора.
Нажмите кнопку SOURCE на пульте дистанционного управления, чтобы выбрать
источник сигнала. (Например, если к разъемам раздельного сигнала подключен
видеомагнитофон, нажмите кнопку YPbPr, чтобы выбрать пункт YPbPr).
