Инструкция по эксплуатации Acer G225HQL
Страница 11
RU-10
Контакт
Значение
Контак
т
Значение
1.
TMDS Data2-
13.
NC
2.
TMDS Data2+
14.
Питание +5 В
3.
TMDS Data 2/4Shield
15.
GND (для +5 В hsync.vsync)
4.
NC
16.
Определение "горячего"
Sподключени
5.
NC
17.
TMDS Data0-
6.
DDC Clock
18.
TMDS Data0+
7.
DDC Data
19.
TMDS Data 0/5 Shield
8.
NC
20.
NC
9.
TMDS Data1-
21.
NC
10.
TMDS Data1+
22.
TMDS Clock Shield
11.
TMDS Data 1/3Shield
23.
TMDS Clock+
12.
NC
24.
DDC TMDS Clock-

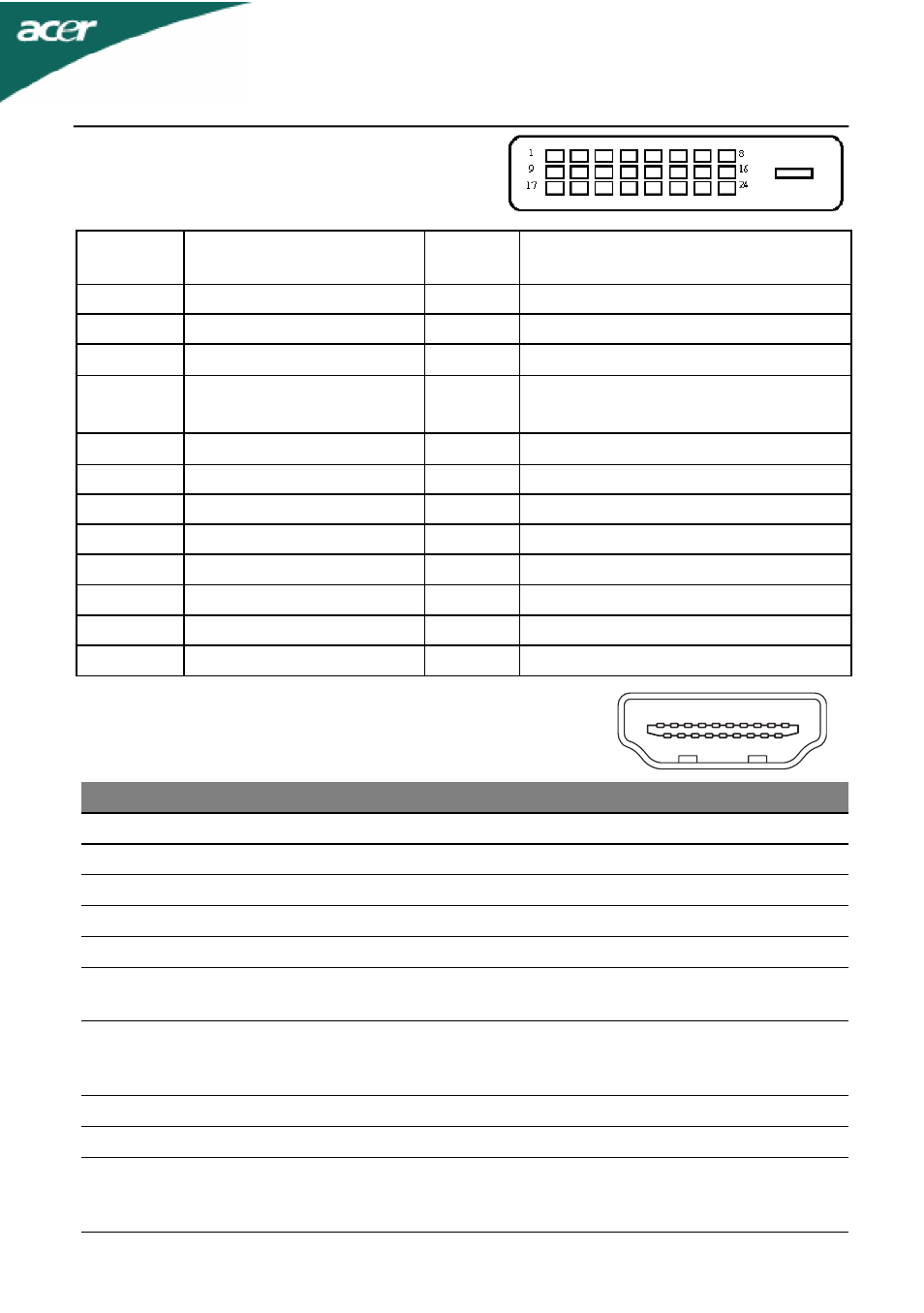

24-контактный сигнальный
кабель цветного дисплея*
19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Данные TMDS 2+
2
Данные TMDS 2 экран
3
Данные TMDS 2-
4
Данные TMDS 1+
5
Данные TMDS 1 экран
6
Данные TMDS 1-
7
Данные TMDS 0+
8
Данные TMDS 0 экран
9
Данные TMDS 0-
10
Тактовый сигнал TMDS +
11
Тактовый сигнал
TMDS, экран
12
Тактовый сигнал TMDS -
13
CEC
14
Зарезервировано
(нормально замкнутое
состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение
"горячего"
подключения
1
3
5
7
9
11
8
10
4
6
2
13
15
17
19
12
14
16
18
* для определенных моделей
