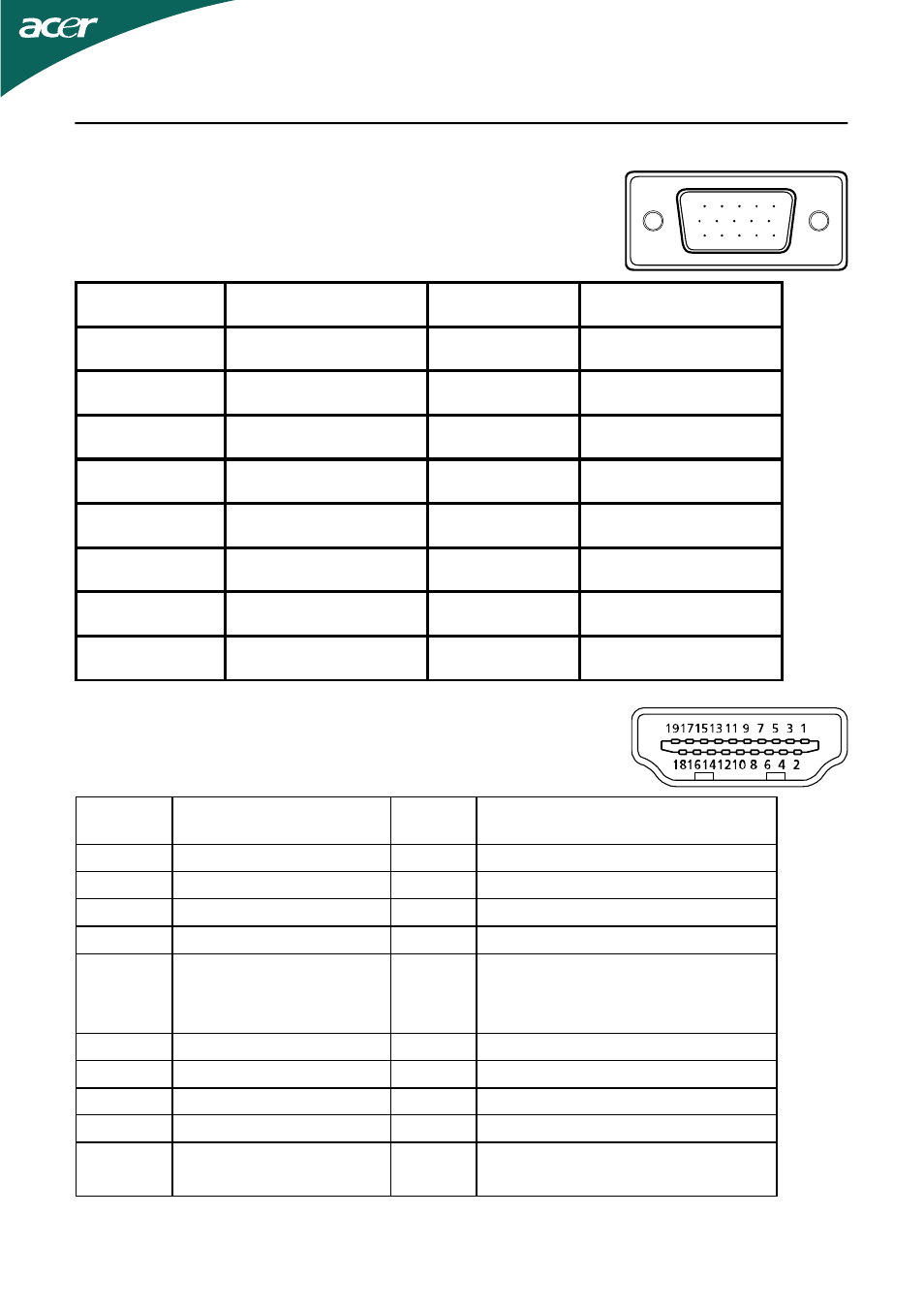

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
1.
9.
+5V
2.
10.
Logic Ground
3.
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
Кабельобнаружения
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
КОНТАКТ
№
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
Красный
Зеленый
Синий
1
6
11
5
10
15
19-контактный сигнальный кабель
цветного
дисплея*
Контакт
Значение
Контак
т
Значение
1.
Данные
TMDS 2+
10.
Тактовый
сигнал TMDS +
2.
Данные
TMDS 2 экран
11.
Тактовый
сигнал TMDS, экран
3.
Данные
TMDS 2-
12.
Тактовый
сигнал TMDS -
4.
Данные
TMDS 1+
13.
CEC
5.
Данные
TMDS 1 экран
14.
Зарезервировано
(нормально
замкнутое
состояние в
устройстве
)
6.
Данные
TMDS 1-
15.
SCL
7.
Данные
TMDS 0+
16.
SDA
8.
Данные
TMDS 0 экран
17.
Земля
DDC/CEC
9.
Данные
TMDS 0-
18.
Питание
+5 В
19.
Определение
"горячего"
подключения
