T230H

RU-14

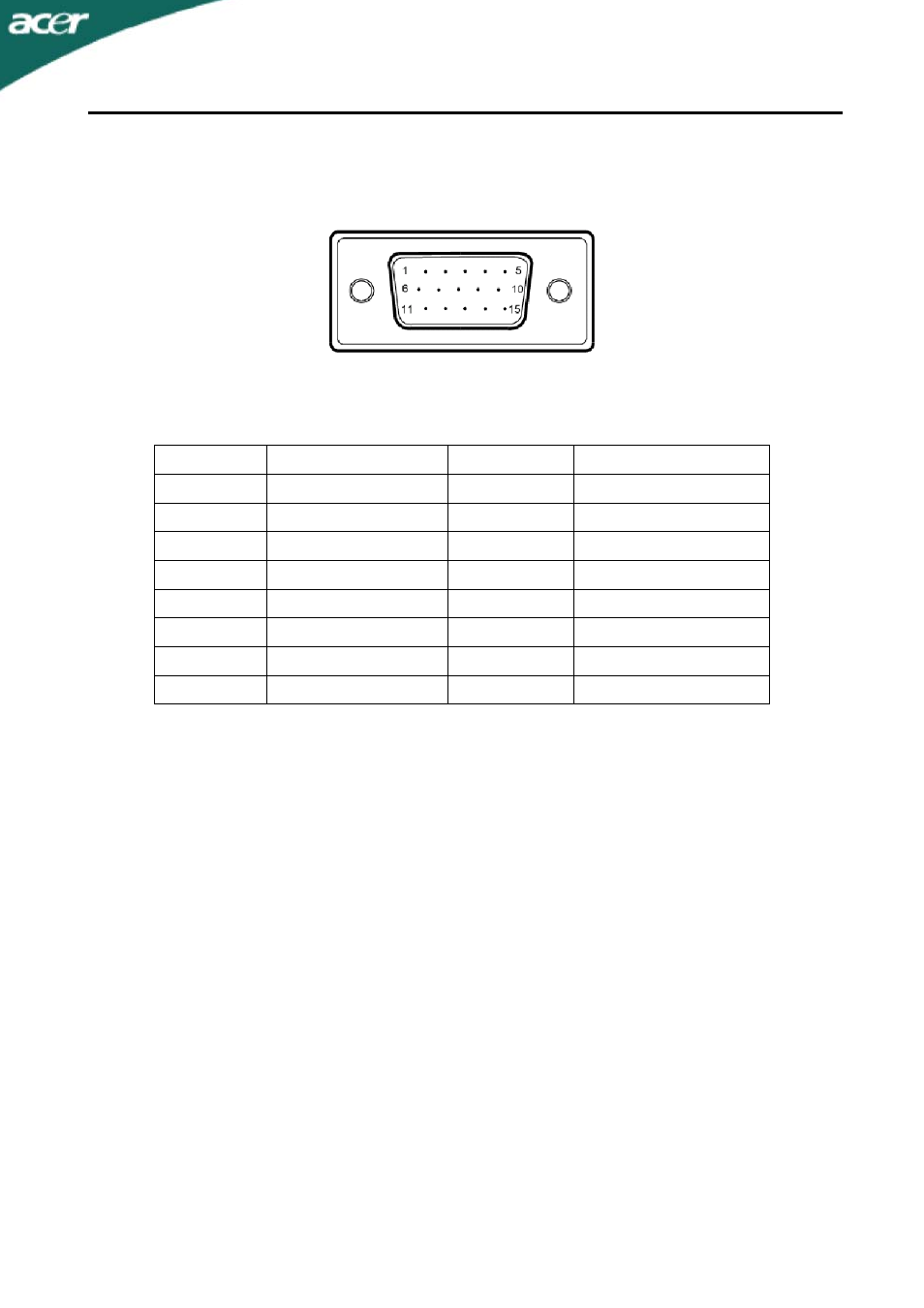

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ №

ОПИСАНИЕ

КОНТАКТ №

ОПИСАНИЕ

1.

Красный 9.

+5V

2.

Зеленый 10. Logic

Ground

3.

Синий 11.

Monitor

Ground

4. Monitor

Ground 12. DDC-Serial

Data

5. DDC-return 13.

H-Sync

6. R-Ground 14.

V-Sync

7. G-Ground 15.

DDC-Serial

Clock

8. B-Ground
