RU-9

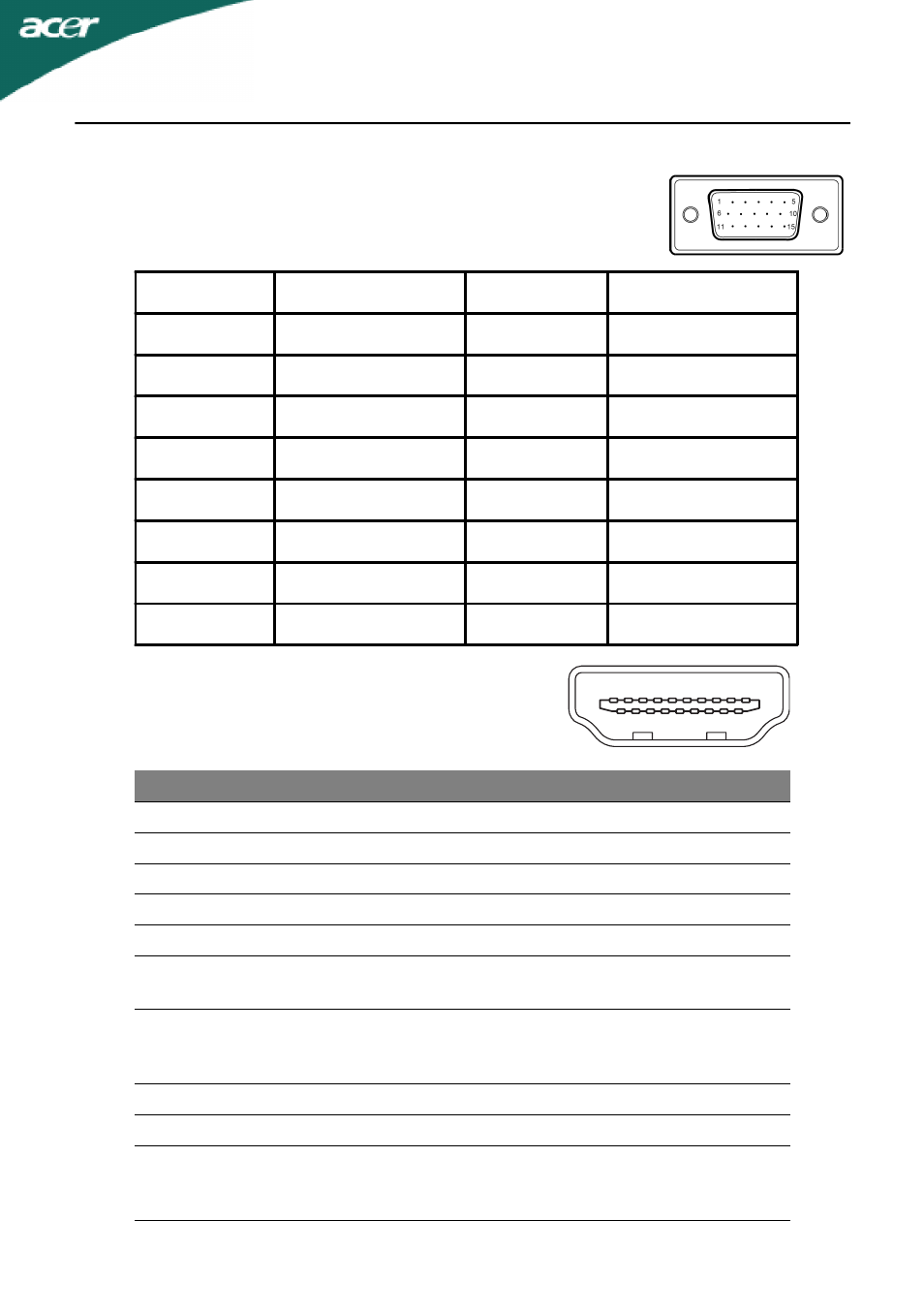

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. DDC-return 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание КОНТАКТ № Описание
1 Данные TMDS 2+ 2 Данные TMDS 2 экран
3 Данные TMDS 2- 4 Данные TMDS 1+
5 Данные TMDS 1 экран 6 Данные TMDS 1-
7 Данные TMDS 0+ 8 Данные TMDS 0 экран
9 Данные TMDS 0- 10 Тактовый сигнал TMDS +
11 Тактовый сигнал
TMDS, экран 12 Тактовый сигнал TMDS -
13 CEC 14 Зарезервировано
(нормально замкнутое
состояние в устройстве)
15 SCL 16 SDA
17 Земля DDC/CEC 18 Питание +5 В
19 Определение
"горячего"
подключения
1 3 5 7 9 11
8 10 4 6 2
13 15 17 19
12 14 16 18
