RU-9

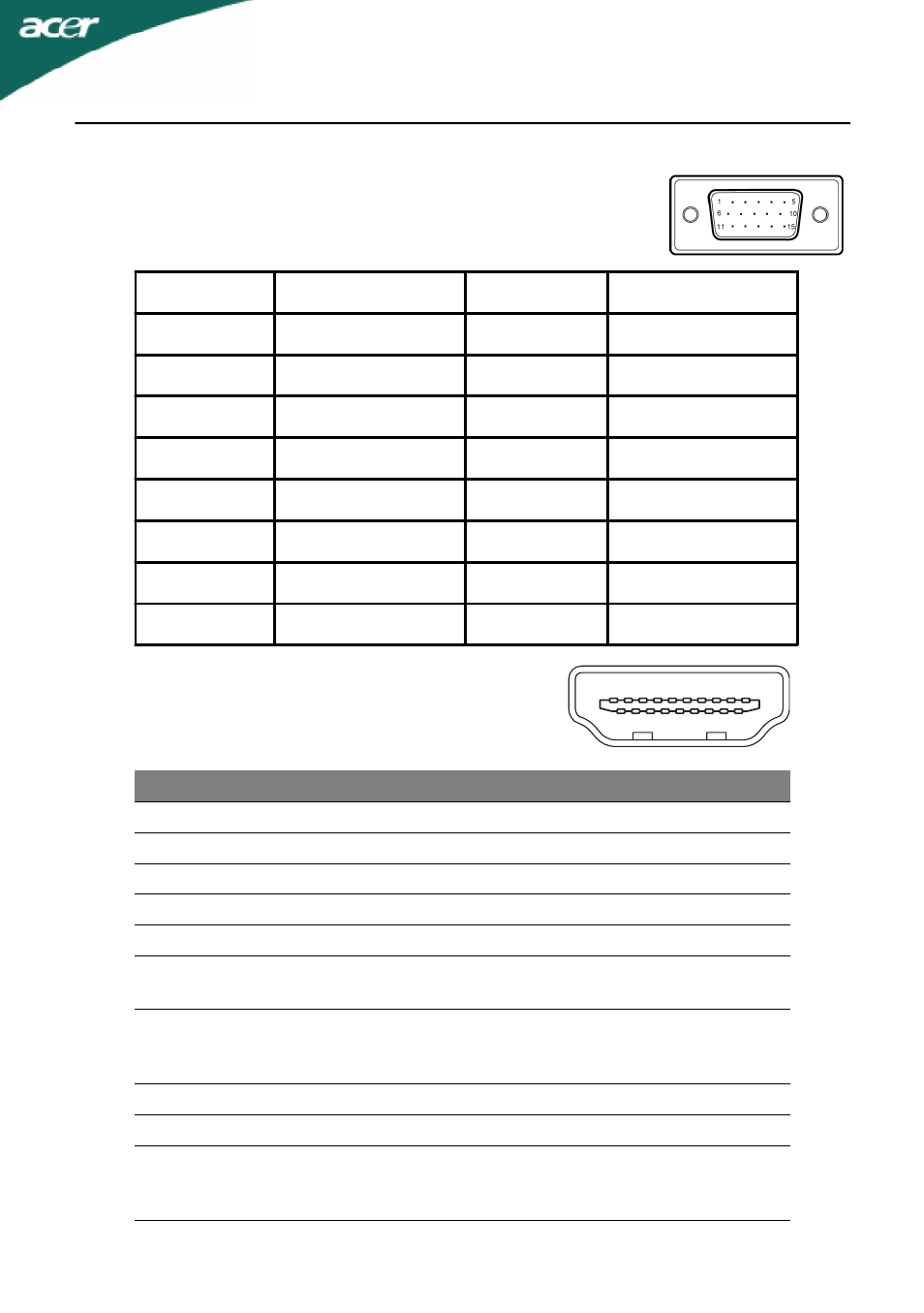

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный
сигнальный кабель цветного дисплея
КОНТАКТ №
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
1.
Красный
9.
+5V
2.
Зеленый
10.
Logic Ground
3.
Синий
11.
Monitor Ground
4.
Monitor Ground
12.
DDC-Serial Data
5.
DDC-return
13.
H-Sync
6.
R-Ground
14.
V-Sync
7.
G-Ground
15.
DDC-Serial Clock
8.
B-Ground
19-контактный сигнальный
кабель цветного дисплея*
* для определенных моделей
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Данные TMDS 2+
2
Данные TMDS 2 экран
3
Данные TMDS 2-
4
Данные TMDS 1+
5
Данные TMDS 1 экран
6
Данные TMDS 1-
7
Данные TMDS 0+
8
Данные TMDS 0 экран
9
Данные TMDS 0-
10
Тактовый сигнал TMDS +
11
Тактовый сигнал
TMDS, экран
12
Тактовый сигнал TMDS -
13
CEC
14
Зарезервировано
(нормально замкнутое
состояние в устройстве)
15
SCL
16
SDA
17
Земля DDC/CEC
18
Питание +5 В
19
Определение
"горячего"
подключения
1
3
5
7
9
11
8
10
4
6
2
13
15
17
19
12
14
16
18
