Канал данных дисплея (DDC)
Для облегчения процесса установки монитор готов к автоматическому подключению к
системе (plug-and-play), в том случае, если используемая система также поддерживает
протокол DDC. Протокол DDC (канал данных дисплея) - это протокол коммуникации,
посредством которого монитор автоматически информирует главную систему о своих
возможностях, например о тех разрешающих способностях, которые он поддерживает и
соответствующей синхронизации. Монитор поддерживает стандарт DDC2B.

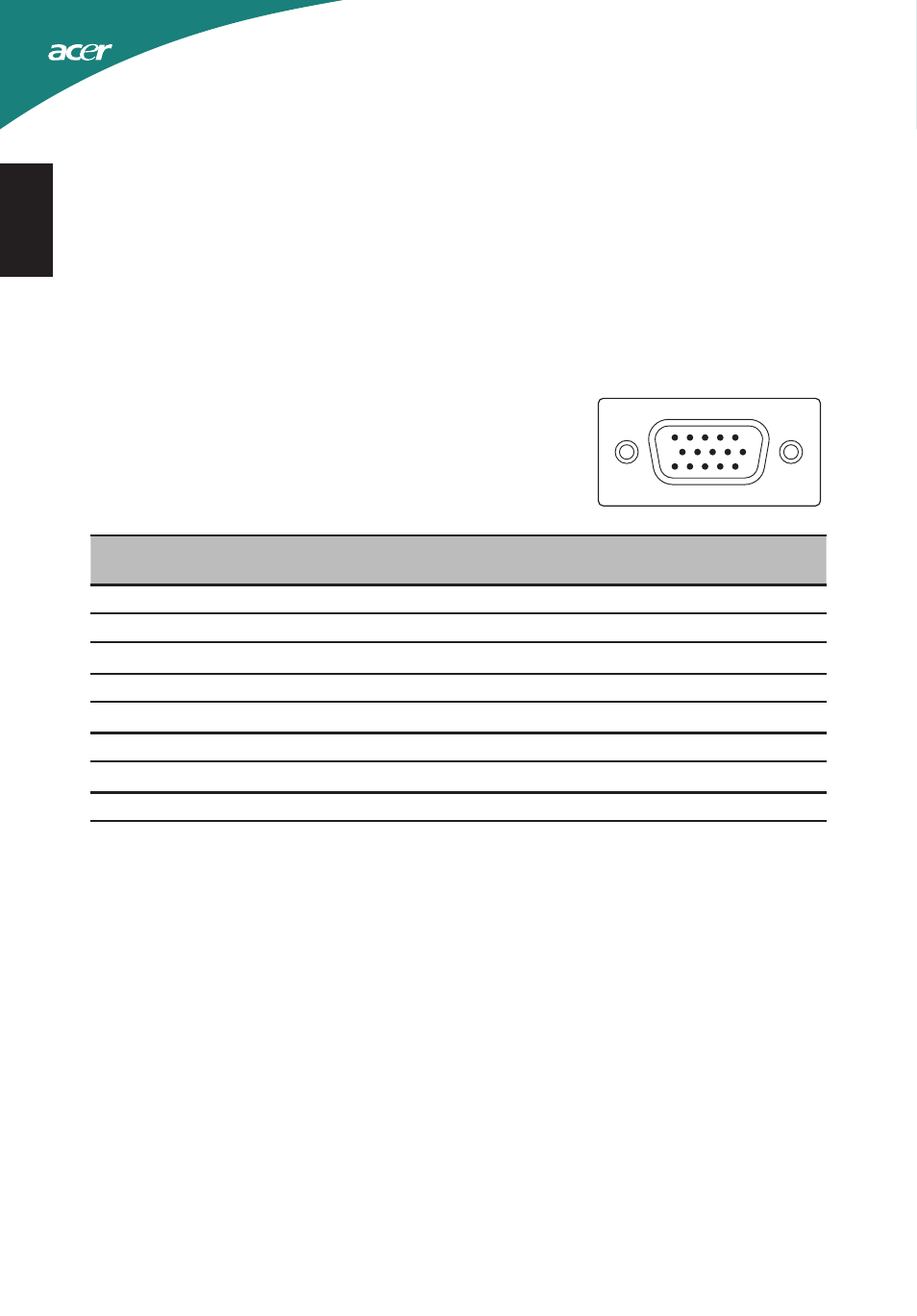

Назначение контактов коннектора
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1
Красный
9
+5 В
2
Зеленый
10
Логическое заземление
3
Синий
11
Заземление монитора
4
Заземление монитора
12
DDC-Serial Data
5
Общий провод DDC
13
Построчная синхронизация
6
Общий провод R
14
Покадровая синхронизация
7
Общий провод G
15
Синхронизация DDC-serial
8
Общий провод B
1
5
6
10
11
15
