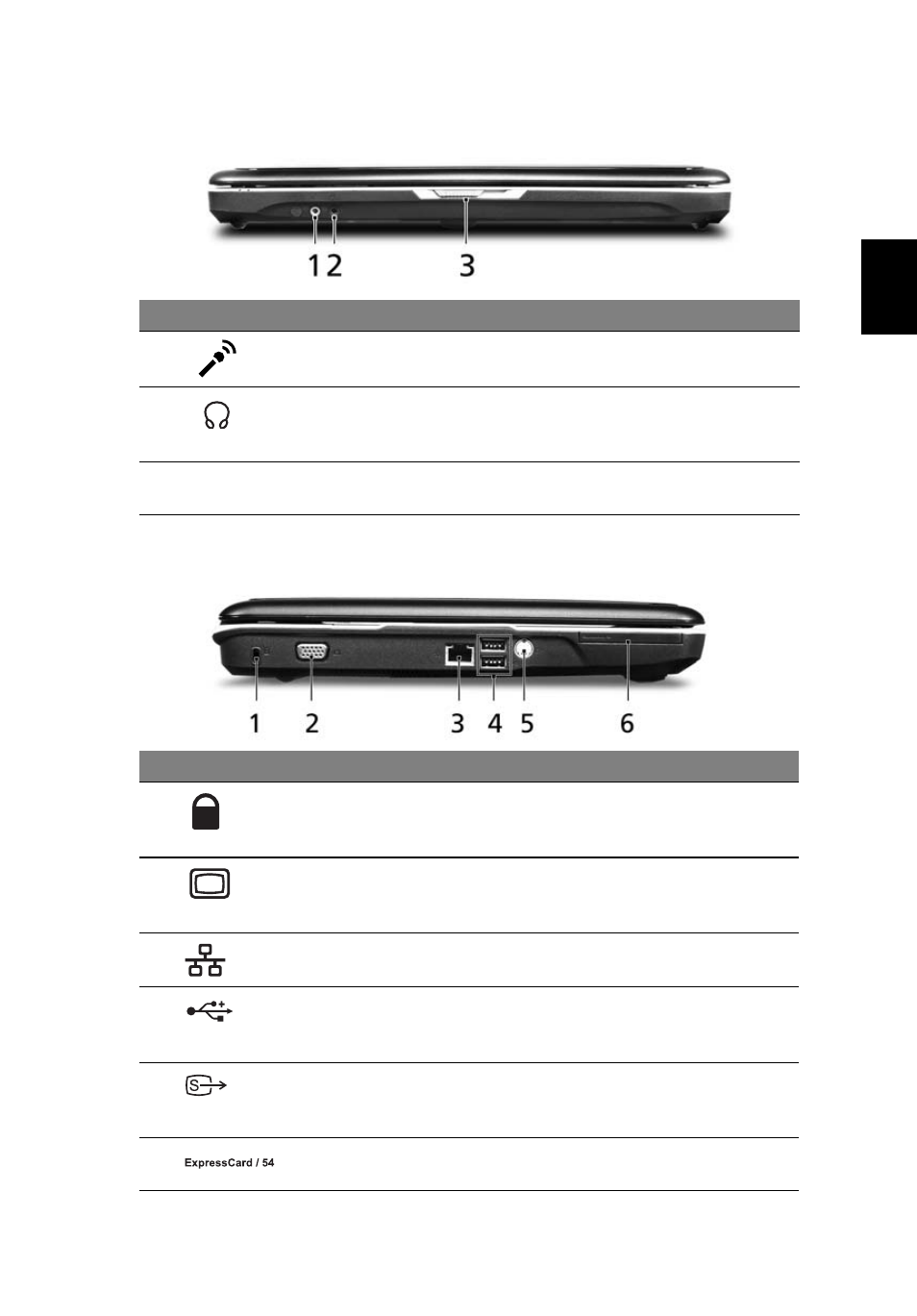

Вид спереди с закрытой крышкой
Вид слева
#
Значок Элемент
Описание
1
Гнездо микрофонного
входа
Служит для подключения внешних
микрофонов.
2
Гнездо наушников/
динамика/линейный
выход
Служит для подключения звуковых
устройств к линейному выходу
(например, динамиков, наушников).
3
Защелка
Служит для запирания и отпирания
крышки.
#
Значок
Элемент
Описание
1
Замок типа
Kensington
Служит для подсоединения защитного
тросика с замком типа Kensington для
предотвращения кражи компьютера.
2
Разъем внешнего
дисплея (VGA)
Служит для подключения устройства
отображения (например, внешнего
монитора, ЖК-проектора).
3
Порт Ethernet
(RJ-45)
Служит для подключения к сети
Ethernet 10/100 Мбит/с.
4
Два порта USB 2.0 Служат для подключения устройств с
интерфейсом USB (например, мыши
или камеры).
5
Разъем S-video/
TV-out (NTSC/
PAL)
Служит для подключения к телевизору
или устройству отображения,
имеющему вход S-video.
6
Гнездо
ExpressCard/54
Служит для подключения модуля
ExpressCard/54.
