10
Соединения
Подключение телевизора
•
Выполните одно из следующих подключений, в зависимости
от возможностей вашего оборудования.
•
При подключении DVD-ресивера к другому оборудованию,
перед выполнением каких-либо соединений отключите
питание и отсоедините кабели всех устройств от сетевой
розетки.
Советы
•
В зависимости от телевизора и другого оборудования,
которое вы хотите подключить, существует несколько
способов подключения системы домашнего кинотеатра.
Используйте один из способов подключения, описанных
ниже.
•
Для правильного выполнения подключения обратитесь к
руководствам по эксплуатации телевизора,
видеомагнитофона, стереосистемы или других устройств.
Примечания
•
Убедитесь, что DVD/CD-ресивер подключен напрямую к
телевизору, а не через видеомагнитофон. В противном
случае возможно искажение изображения, защищенного от
копирования.
Подключение HDMI
С помощью прилагаемого HDMI-кабеля (H) разъем HDMI OUT
ресивера соедините с разъемом HDMI IN телевизора.
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Примечание
Если вы используете кабель HDMI, не используйте другие
видео/аудио кабели.
Подключение аудиоустройств
С помощью прилагаемого аудиокабеля (А) разъем AUDIO OUT
ресивера соедините с разъемом AUDIO IN телевизора.
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Подключение по низкочастотному видеоканалу
С помощью прилагаемого видеокабеля (V) разъем VIDEO OUT
ресивера соедините с разъемом VIDEO IN телевизора.
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Подключение S-Video
Соедините разъем S-VIDEO OUT íà DVD-ресивере с входным
разъемом S-VIDEO IN на телевизоре при помощи кабеля S-
Video (S).
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Подключение Component Video
Соедините разъемы COMPONENT VIDEO OUT (Y, Pb, Pr) íà
DVD-ресивере с соответствующими разъемами на телевизоре
при помощи кабелей Y Pb Pr (C).
Соедините разъемы SPEAKER с акустической системой, как
показано на странице 12.
Подключение Progressive Scan (Прогрессивная развертка)
•
Если ваш телевизор является телевизором высокой
четкости или телевизором «digital ready», вы можете
воспользоваться преимуществом прогрессивной развертки
DVD-ресивера для возможного повышения качества
видеоизображения.
•
Если ваш телевизор не поддерживает формат
прогрессивной развертки, то при подключении
прогрессивной развертки на DVD-ресивере изображение
будет выглядеть перемешанным.
Подключите разъемы COMPONENT VIDEO OUT íà DVD-
ресивере к соответствующим входным разъемам на
телевизоре при помощи кабелей Y Pb Pr (C).
Примечание
Для получения видеосигнала с прогрессивной разверткой (стр.
1
6) в меню Setup (Настройка) выберите пункт «RESOLUTION».

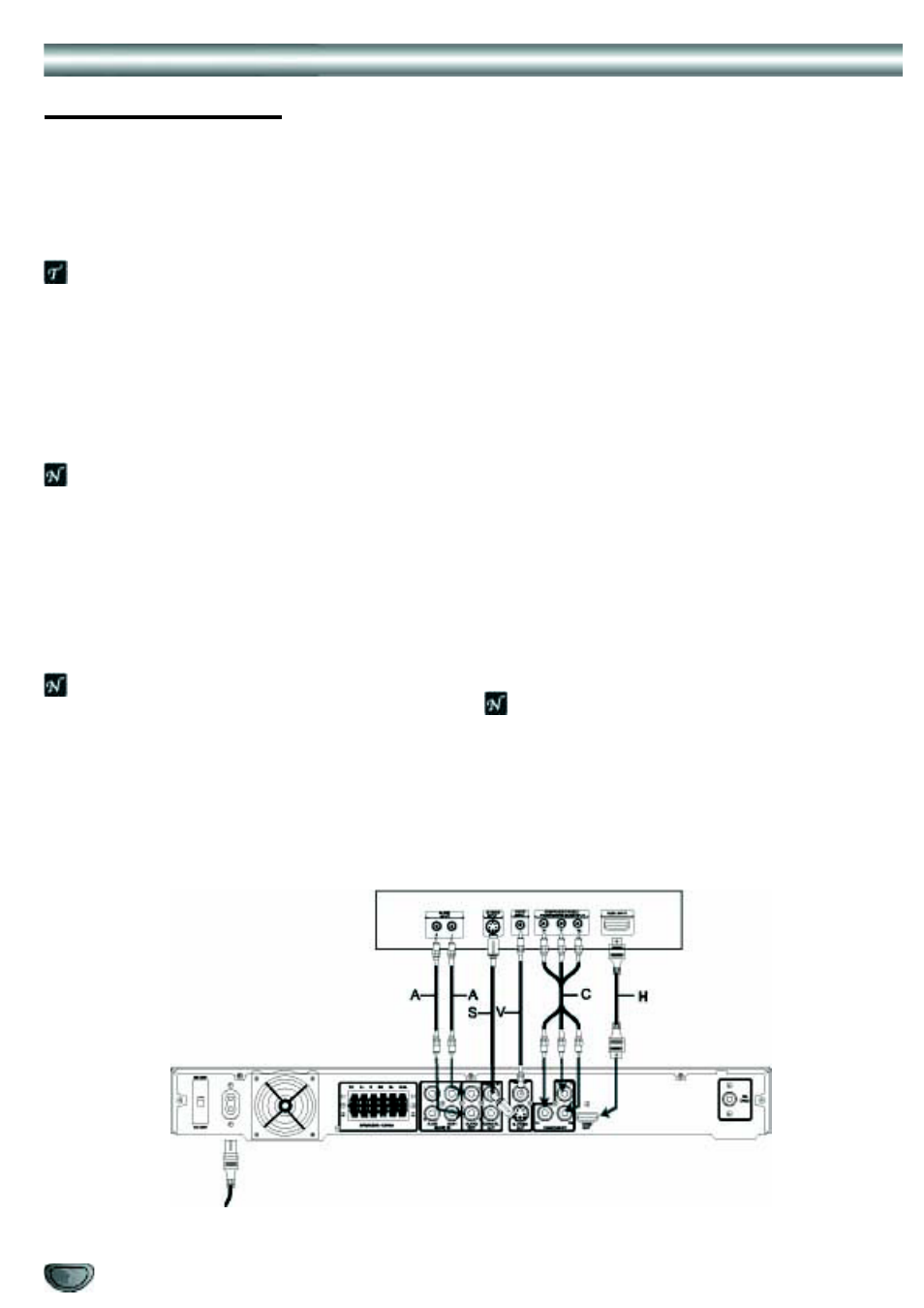

Телевизор
Задняя панель DVD-ресивера
