Praesideo 4.0 ru | 320
Следующий график (см. рисунок 31.5) показывает соот-
ношение между числом узлов и максимальной длиной
волоконно-оптического кабеля в системе.
Примечание
В системе не может быть более 63 узлов.
Примечание
PRS-FINNA считает как 0 узлов для ограни-
чения системы 63 узлов, но как 1 узел для
максимальной длины оптоволокна. Следо-
вательно, пунктирная часть линии приме-
нима только к системам с
волоконно-оптическими интерфейсами
PRS-FINNA.

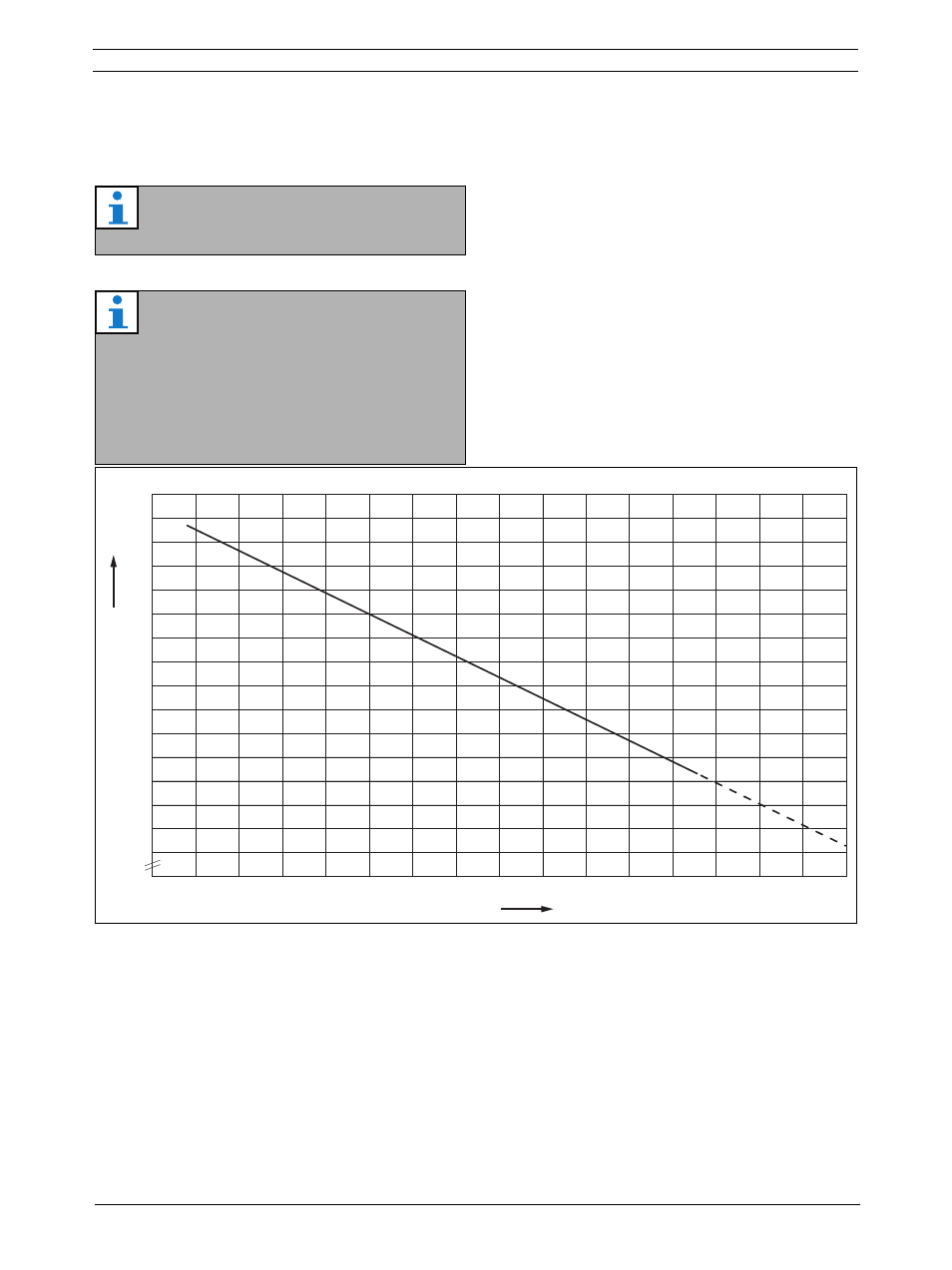

рисунок 31.5: Отношение между числом узлов и максимальной длиной оптоволоконного кабеля
850
1050
1150
950
750
1250
1350
1450
1550
1650
1750
1850
1950
2050
2150
Max
imum cable length (
m
)
650
5 0 10 15 20 25
Number of nodes
30 35 40 45 50 55 60 65 70 75 80
