16
ru | Соединение
Пульты для участников конференций
DCN-D
F.01U.265.631 | V1.0 | 2012.03
Руководство по установке и эксплуатации
Bosch Security Systems B.V.
6
Соединение
1.

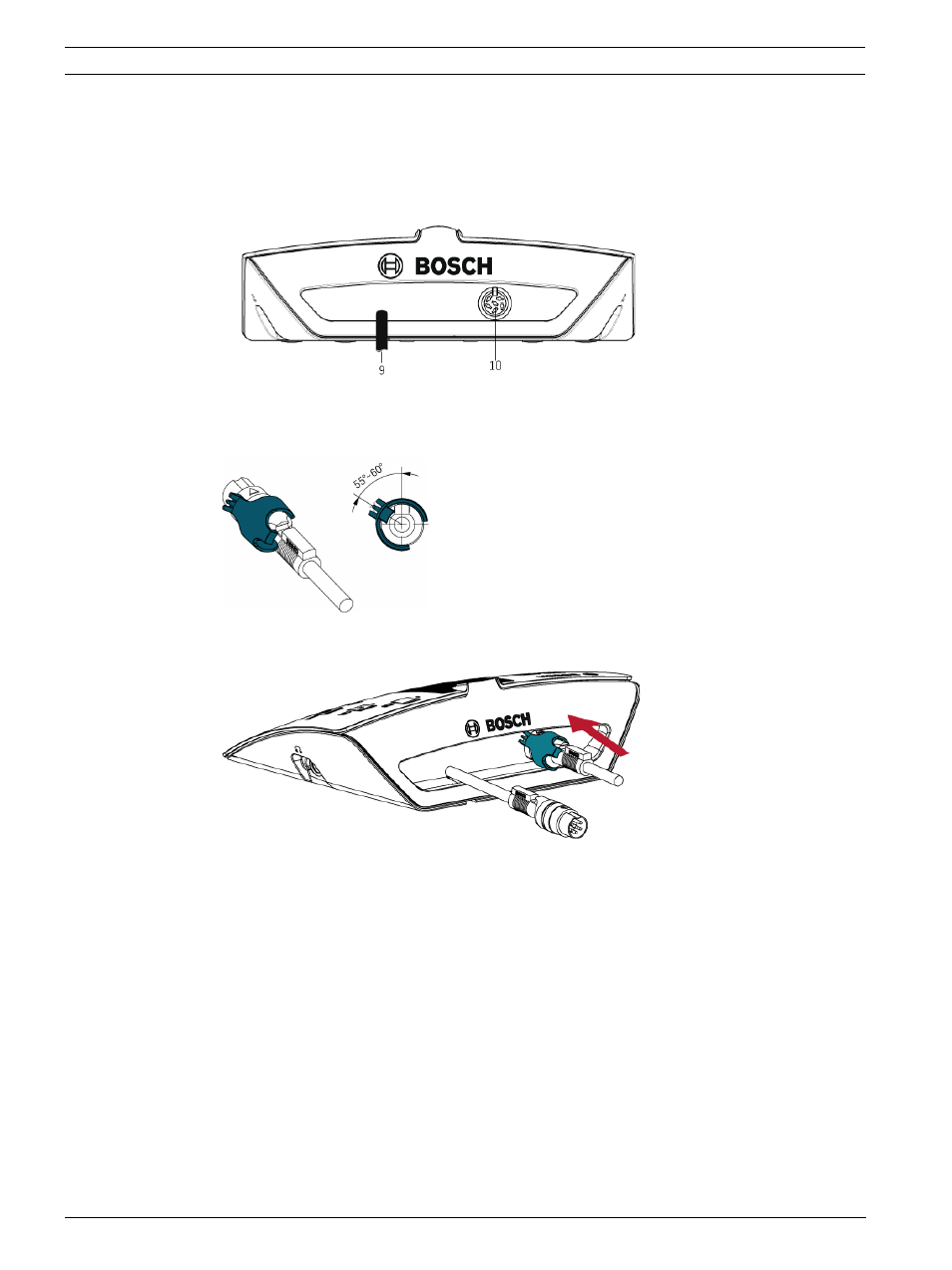

Подключите пульт участника к системе DCN, используя кабель пульта участника (9).
–
Используйте розетку DCN (10), чтобы создать проходное подключение к пульту
участника.
2.
Используйте кабельный зажим, чтобы прикрепить кабель DCN к пульту участника:
–
Вставьте кабельный зажим в кабельный разъем (под углом 55° - 60°).
–
Кабельный зажим DCN-DISCLM заказывается отдельно.
3.
Подключите кабель и зажим к пульту:
4.
Поворачивайте зажим по часовой стрелке до тех пор, пока он не защелкнется в
контровочном отверстии на задней панели:
