16
Жесткое подсоединение
Подсоединение плиты к газовому стояку или баллону следует проводить в соответствии
с местными стандартами и как показано на рисунке 13.
Подсоединение с помощью шланга
Перед подсоединением плиты с помощью гибкого шланга уточните в вашей газовой
службе, разрешен ли по местным стандартам такой вид подключения и необходимый
тип шланга.
При подсоединении должны быть соблюдены следующие требования:
– выбранный шланг должен иметь документ, указывающий дату изготовления, срок
службы и замены, и установлен в соответствии с рис.14;
– шланг должен быть доступен для осмотра по всей длине;
– шланг не должен проходить в зоне горячего воздуха дымохода и касаться задней
стенки плиты (рис.15);
– шланг не должен пережиматься, иметь сильных изгибов и испытывать
растягивающие усилия;
– шланг должен быть длиной не менее 1,5 метра;
– если шланг имеет повреждения, он должен заменяться целиком, ремонт
недопустим.
Запрещается ПРОВеРяТь ГеРмеТИЧнОсТь сОеДИненИй И ИсКАТь УТеЧКИ
ГАЗА с ПОмОЩью сПИЧеК И ДРУГОГО ОТКРыТОГО ОГня!
ВНИМаНИе: ПРИ ПОДКЛюЧенИИ ПЛИТы К ГАЗОВОй сеТИ В ЗДАнИяХ,
не сООТВеТсТВУюЩИХ ТРебОВАнИям ПО УсТРОйсТВУ сИсТемы
ВыРАВнИВАнИя ПОТенЦИАЛОВ, сЛеДУеТ ПРИменяТь сПеЦИАЛьнУю
ИЗОЛИРУюЩУю ВсТАВКУ ИЛИ ТОКОнеПРОВОДяЩИй ГАЗОВый ШЛАнГ.
Подсоединение к сети
Плита подключается к сети 220 -230 В (50 Гц). Розетка должна находиться в
легкодоступном месте и не должна закрываться плитой.
ВНИМаНИе: ПЛИТы ВыПОЛненные ПО I КЛАссУ ЭЛеКТРОбеЗОПАснОсТИ
ДОЛЖны ПОДКЛюЧАТься К РОЗеТКе, ИмеюЩей ЗАЗемЛенИе!

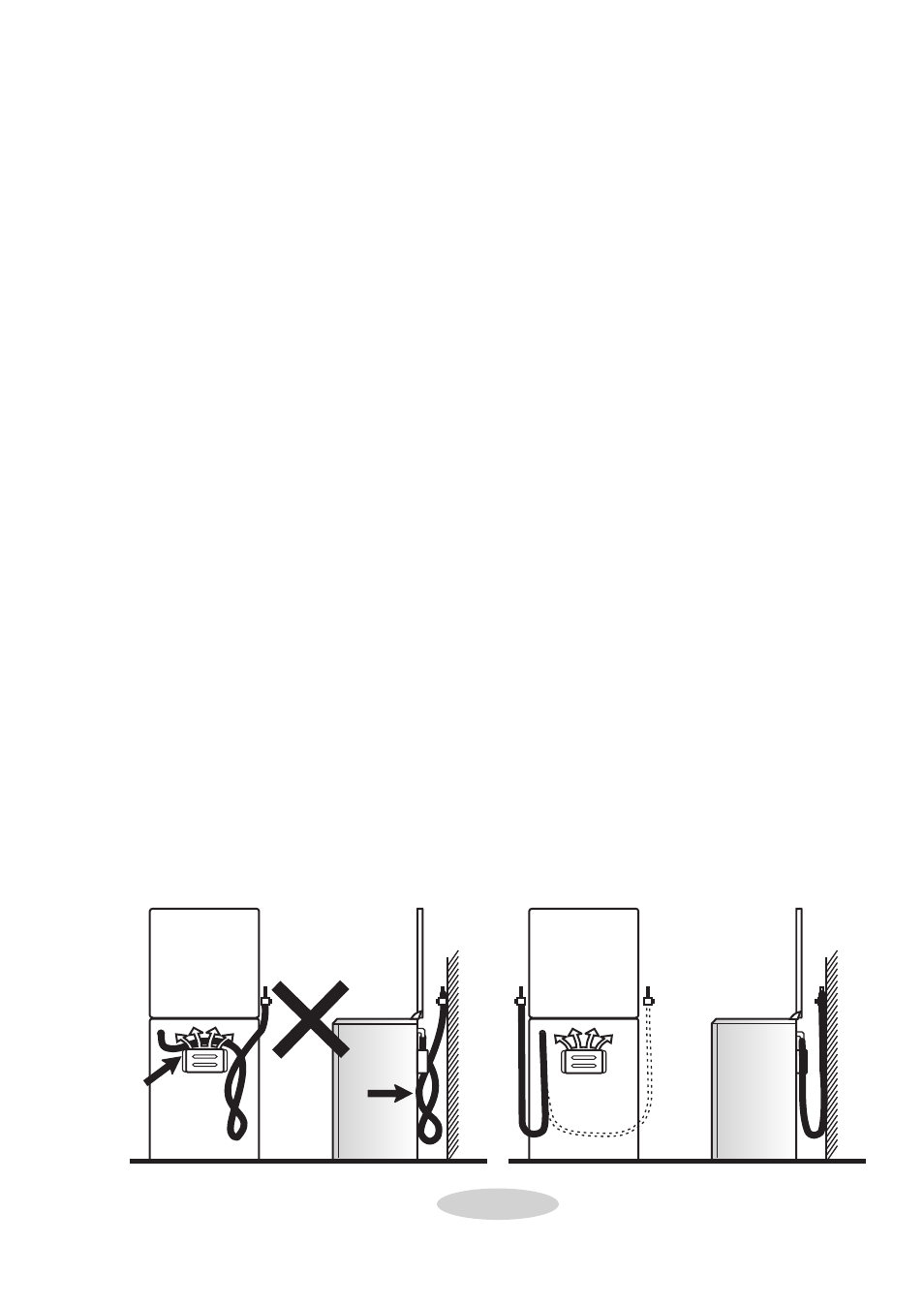

поМНИте: После установки плиты на место обязательно проверьте положение гибкого
шланга подвода газа и шнура питания (рис.15). Они не должны проходить над
дымоходом и касаться задней стенки плиты. Во время работы духовки там возникает
большая температура, которая может их повредить.
Рис.15
1200.00.0.000 РЭ
