2 | FLM‑420‑RLV8‑S Интерфейсный модуль на восемь реле низкого напряжения
•
возможность использования неэкранированного
кабеля;
•
совместимость с предыдущими версиями
существующих систем LSN и панелей управления.
Сертификаты и согласования
Соответствие стандартам:
•
EN54-17:2005
•
EN54-18:2005
Регион
Сертификация
Германия
VdS
G 208183 FLM-420-RLV8-S
Европа
CE
FLM-420-RLV8-S
CPD
0786-CPD-20559 FLM-420-RLV8-S
MOE
UA1.016-0070264-11 FLM-420-RLV8-
S

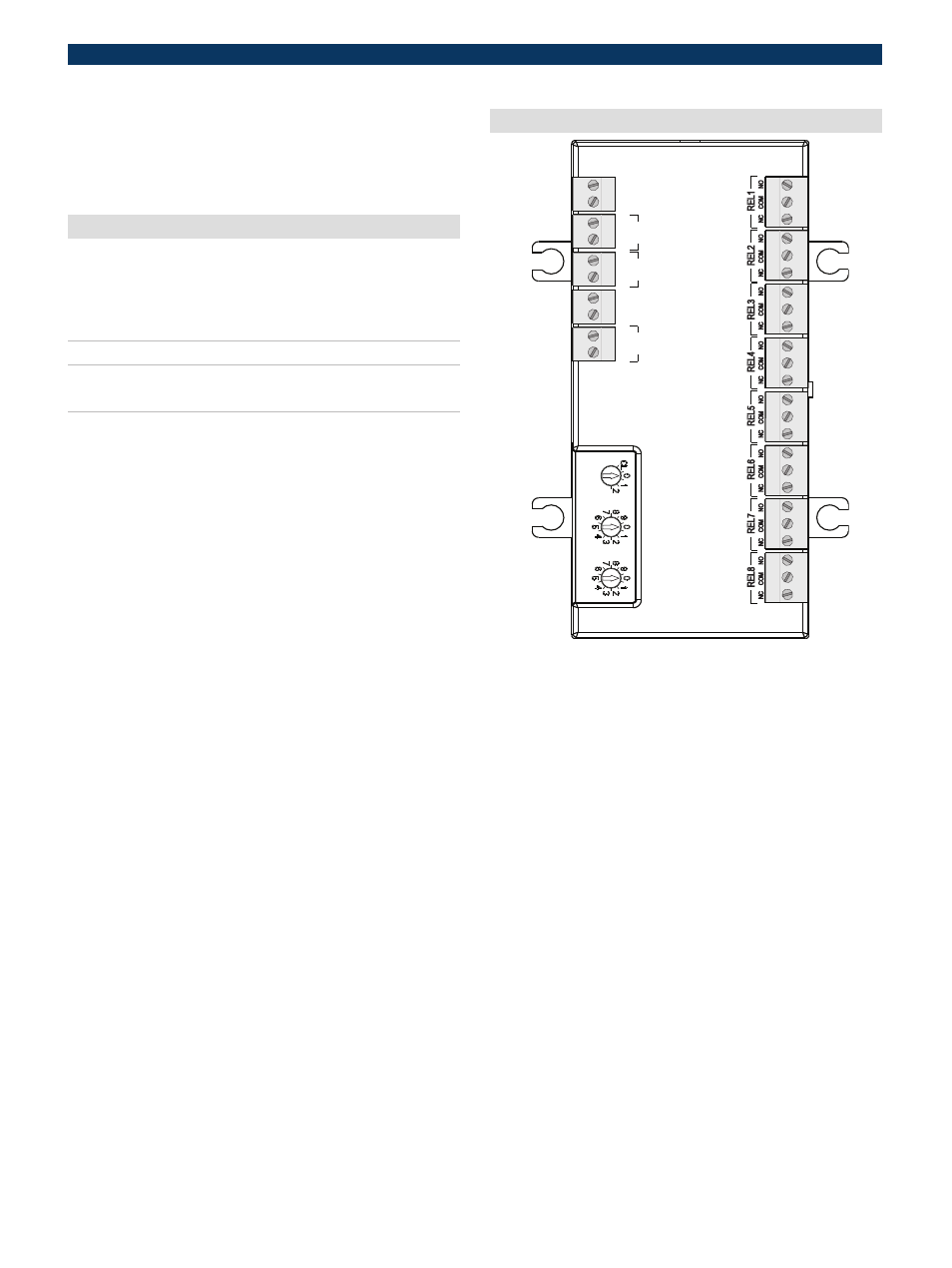

Замечания по установке/конфигурации
NC COM NO
NC COM NO
NC COM NO
NC COM NO
NC COM NO
NC COM NO
NC COM NO
NC COM NO
REL8
REL7
REL6
REL5
REL4
REL3
REL2
REL1
+U
0V a1-
b1
+
SHIELD +U
0
V
a2
- b2+
LSN
LSN
LSN
Обозначение
Подключение
+U | 0V
Дополнительное питание (контакты
проходного соединения)
LSN
a1- | b1+
LSN вход
LSN
SHIELD
Экран кабеля (если есть)
LSN-POWER
+U | 0V
Дополнительное питание (контакты
проходного соединения)
LSN
a2- | b2+
LSN выход
REL1 - REL8
NC | COM | NO
Реле 1 - 8 (контакт НЗ / ОБЩ / кон-
такт НО)
•
Возможно подключение к пожарным панелям
FPA‑5000 и FPA‑1200, а также к классическим
пожарным панелям BZ 500 LSN, UEZ 2000 LSN и
UGM 2020.
•
Программирование осуществляется при помощи
программного обеспечения пожарной панели.
•
Подключение LSN устанавливается посредством
двух проводов линии LSN.
•
Интерфейсный модуль оснащен контактными
колодками для проходного подключения второй
пары проводов к дополнительному источнику
питания для обеспечения питанием элементов,
расположенных ниже по цепи.
•
Кабели прокладываются через резиновые прокладки
или кабельные сальники PG.
