6

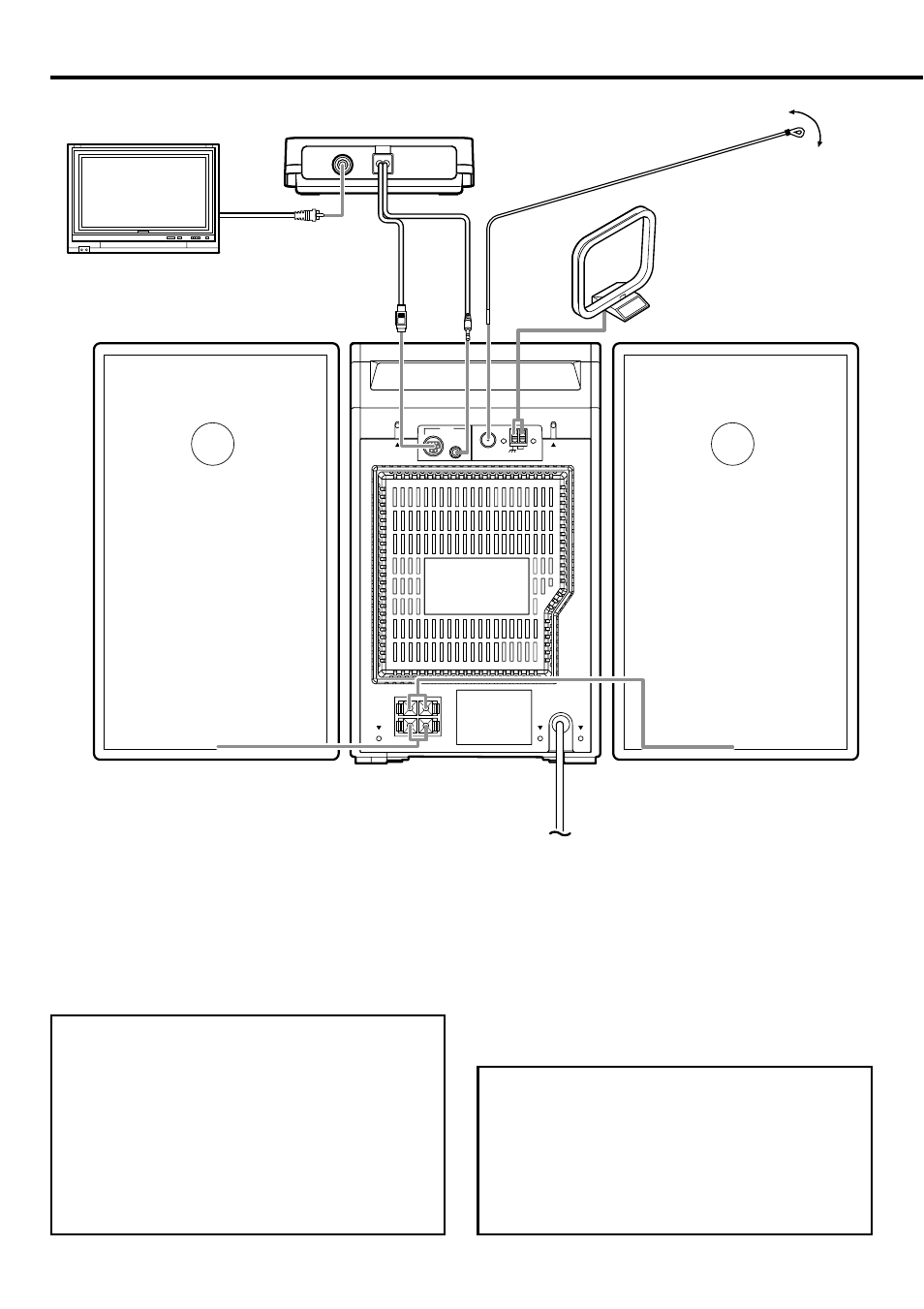

Схема соединений
iPod
FM ANT.
AM
L
R
~ AC IN
L
SPEAKER
IMPEDANCE
6 Ω
R
ANT.
75Ω
Stereo
Audio In
VIDEO
Док-станция для iPod
Видеокабель
К телевизору с композит-
ным видеовходом
Комнатная антенна
диапазона FM
Рамочная антенна
диапазона АМ
Правая акустическая система
Левая акустическая система
К сетевой розетке
- Надежно подключите сетевую вилку к сетевой розетке.
¤
ПРЕДОСТЕРЕЖЕНИЕ
При установке системы соблюдайте следующие
меры безопасности. В противном случае недоста-
точное рассеяние тепла может привести к сбою в
работе или возникновению огня.
- Не ставьте на систему предметы, которые могут бло-
кировать рассеяние тепла.
- Вокруг корпуса оставляйте свободное пространство не
менее следующих значений:
Сверху: 50 см и более
Сзади: 10 см и более
¤
ПРЕДОСТЕРЕЖЕНИЕ
Когда система переключена в дежурный режим, питание
системы не отключается полностью. Устанавливайте
систему так, чтобы сетевая розетка была легко доступ-
на и в экстренном случае немедленно отключайте сете-
вой кабель от сетевой розетки.
В качестве основного отключающего устройства исполь-
зуется сетевая вилка. Во время использования она дол-
жна быть видна и легко доступна.
