Видеорегистратор серии 630/650
Установка оборудования | ru
31
Bosch Security Systems
Руководство по установке и эксплуатации
F.01U.169.663 | v2.0 | 2012.02
4.8
Подключение входов/выходов внешней сигнализации
Тревожные входы и выходы оснащены винтовыми клеммными колодками. Зажимные
клеммные колодки поставляются вместе с устройством.
Подключение входов
К каждой линии входа (сигнализации) можно подключить контакт внешнего устройства
между входом со специальной маркировкой и заземлением (G). Подсоедините их как
нормально разомкнутые (НР) или как нормально замкнутые (НЗ). Настройте в меню
входы сигнализации как НО или НЗ. Значение по умолчанию: НО.
Технические характеристики
Импеданс входа сигнализации: внутреннее повышение напряжения при 10 кОм до +5 В
Диапазон входного напряжения: от -2 В пост. тока минимум до 15 В пост. тока максимум
Порог входного напряжения: низкое напряжение 0,5 В максимум, высокое напряжение 2
В минимум
Поперечное сечение кабеля: AWG 26-16 (0,13-1,5 мм2)
Подключение выходов сигнализации
Четыре релейных выхода сигнализации реагируют на входящие тревоги и триггеры.
Настройте в меню выходы сигнализации как НО или НЗ. Подключайте активную нагрузку
только к релейным выходам сигнализации. Не превышайте значений 30 В перем. тока, 40
В пост. тока, 500 мА (непрерывно) или 10 ВА на контактах релейных выходов
сигнализации.
Технические характеристики
Переключающий ток (активный): 500 мА максимум
Переключающее напряжение (активное): 30 В перем. тока / 40 В пост. тока максимум
Поперечное сечение кабеля: AWG 26-16 (0,13-1,5 мм2)

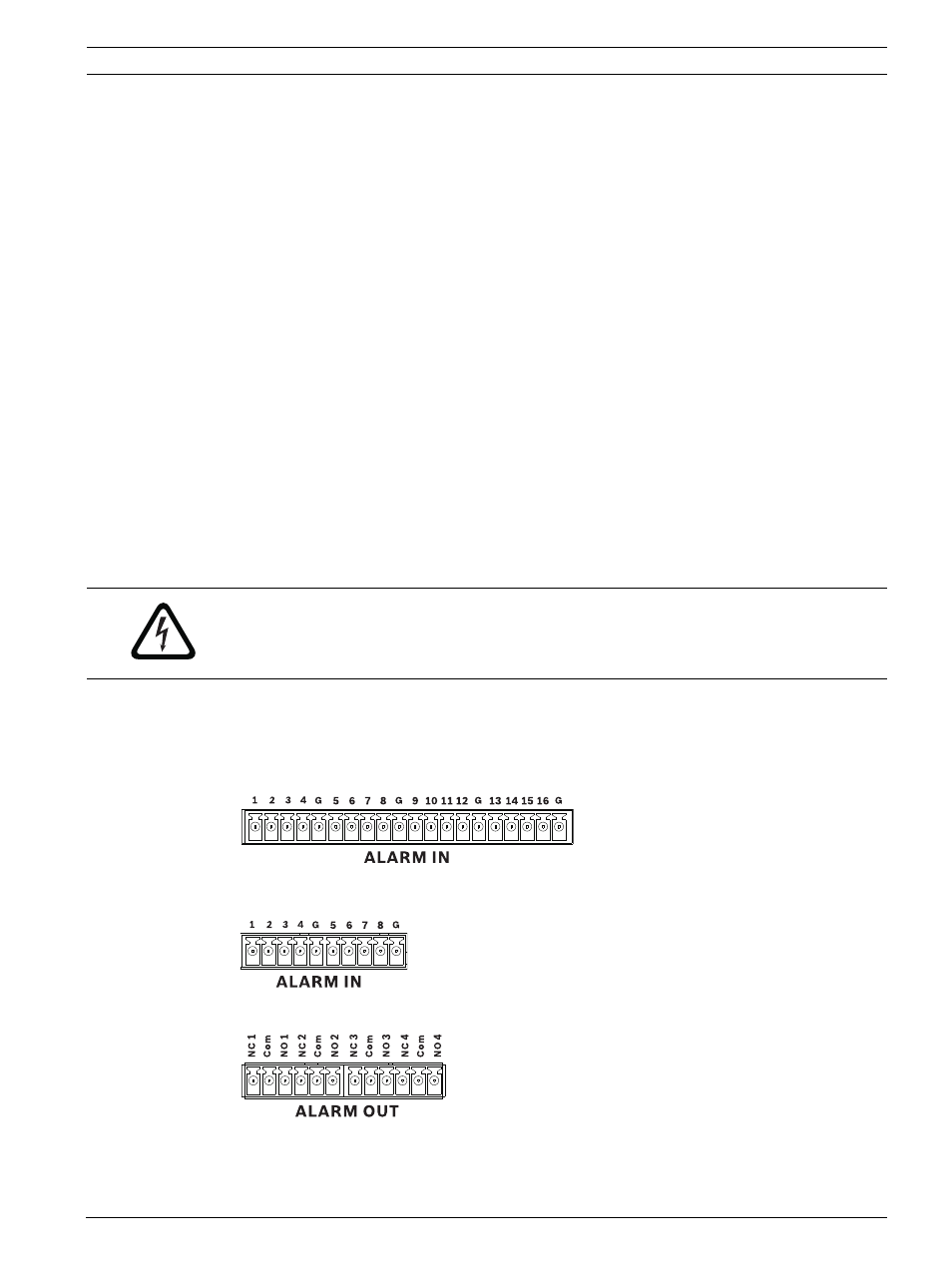

Рисунок 4.9
Разъем тревожного входа для 16-канальной модели
Рисунок 4.10
Разъем тревожного входа для 8-канальной модели
Рисунок 4.11
Разъем тревожного выхода
ОПАCHOCTЬ!
Электрическое напряжение.
Опасность поражения электрическим током и повреждения устройства.
Контакты не должны использоваться в цепи переменного тока.
