Адаптер RS232
Последовательный интерфейс декодера
VIP XD
1
2
TX
3
RX
4
5
GND
6
7
CTS
8
RTS
9

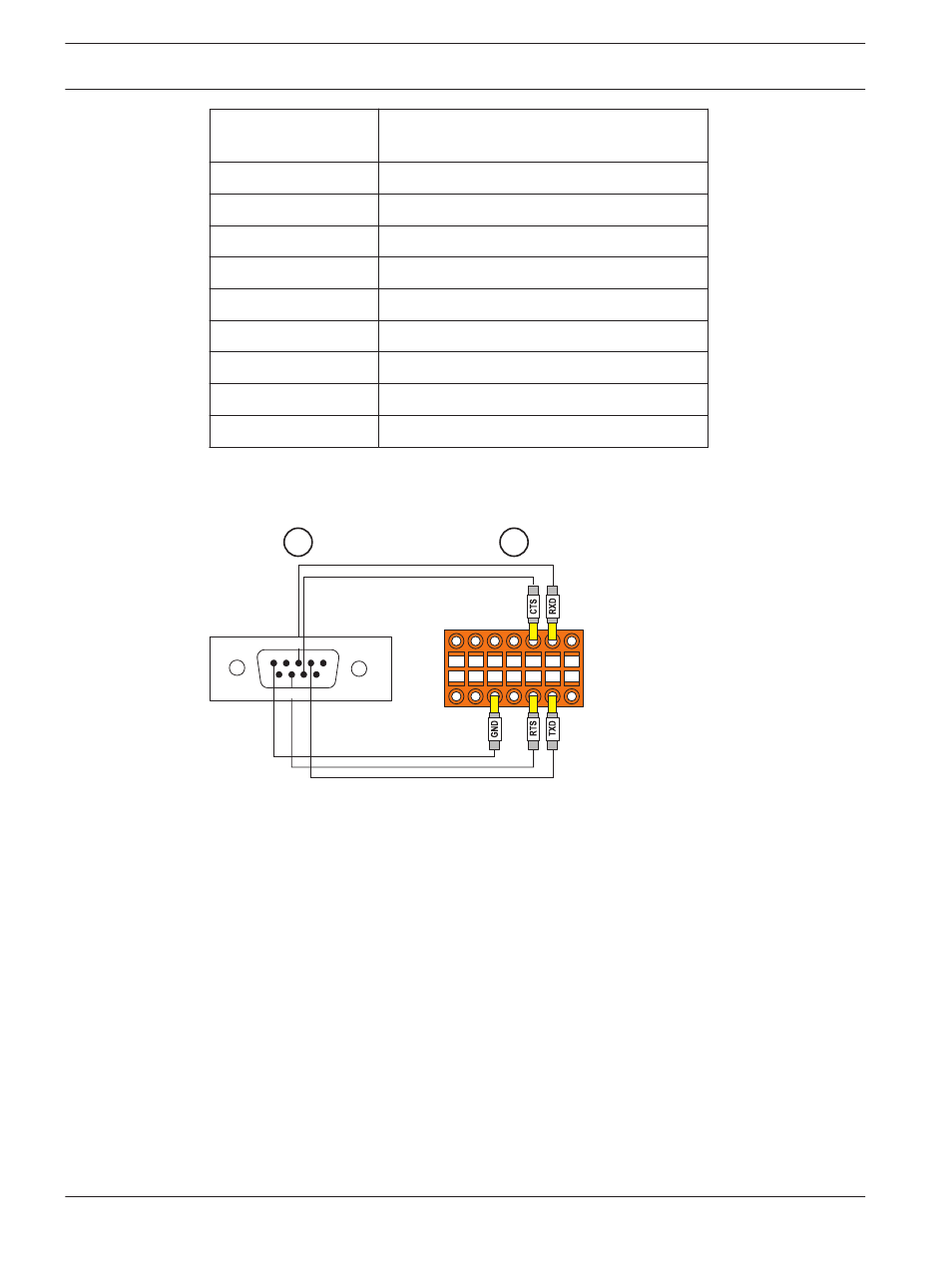

На следующей иллюстрации показана схема расположения выводов стандартного
адаптера RS232 (1) и схема расположения выводов последовательного адаптера декодера
(2):
2
1
1
2
3
4
5
6
7
8
9
Обновление программного обеспечения клавиатуры Bosch IntuiKey
1.
Установите на каком-либо ПК загрузчик IntuiKey.
2.
Запустите утилиту IntuiKey Firmware Upgrade.
3.
При помощи последовательного кабеля (обратитесь в службу поддержки Bosch, если
у вас нет такого кабеля) подключите клавиатуру к этому ПК.
4.
На клавиатуре нажмите программную клавишу Keyboard Control, затем Firmware
Upgrade.
5.
Введите пароль: 0 и 1 одновременно.
Клавиатура находится в режиме начального загрузчика.
6.
На компьютере нажмите Browse для выбора файла ПО: например, kbd.s20
7.
Настройте COM-порт.
8.
Нажмите кнопку Download для загрузки ПО.
На дисплее клавиатуры отображается Programming.
Не нажимайте клавишу Clr. В противном случае клавиатура будет не пригодна к
использованию после перезагрузки (см. примечание ниже).
9.
Нажмите Browse для выбора языка, например, 8900_EN_..82.s20
.На дисплее клавиатуры отображается Programming.
10. Закройте утилиту IntuiKey Firmware Upgrade.
