62
ru | Тревожные и релейные подключения
AutoDome Junior HD
F.01U.165.622 | 1.0 | 2010.09
Руководство по установке
Bosch Security Systems, Inc.
2.
На странице настроек AutoDome Junior HD выберите
"Интерфейс" > "Тревожные входы". В
Раздел 12 Настройка AutoDome Junior HD, Страница 85
описывается, как открыть страницу "Настройки".
9.3
Тревожные выходы
Камера AutoDome Junior имеет один (1) тревожный выход:
выход типа открытый коллектор.

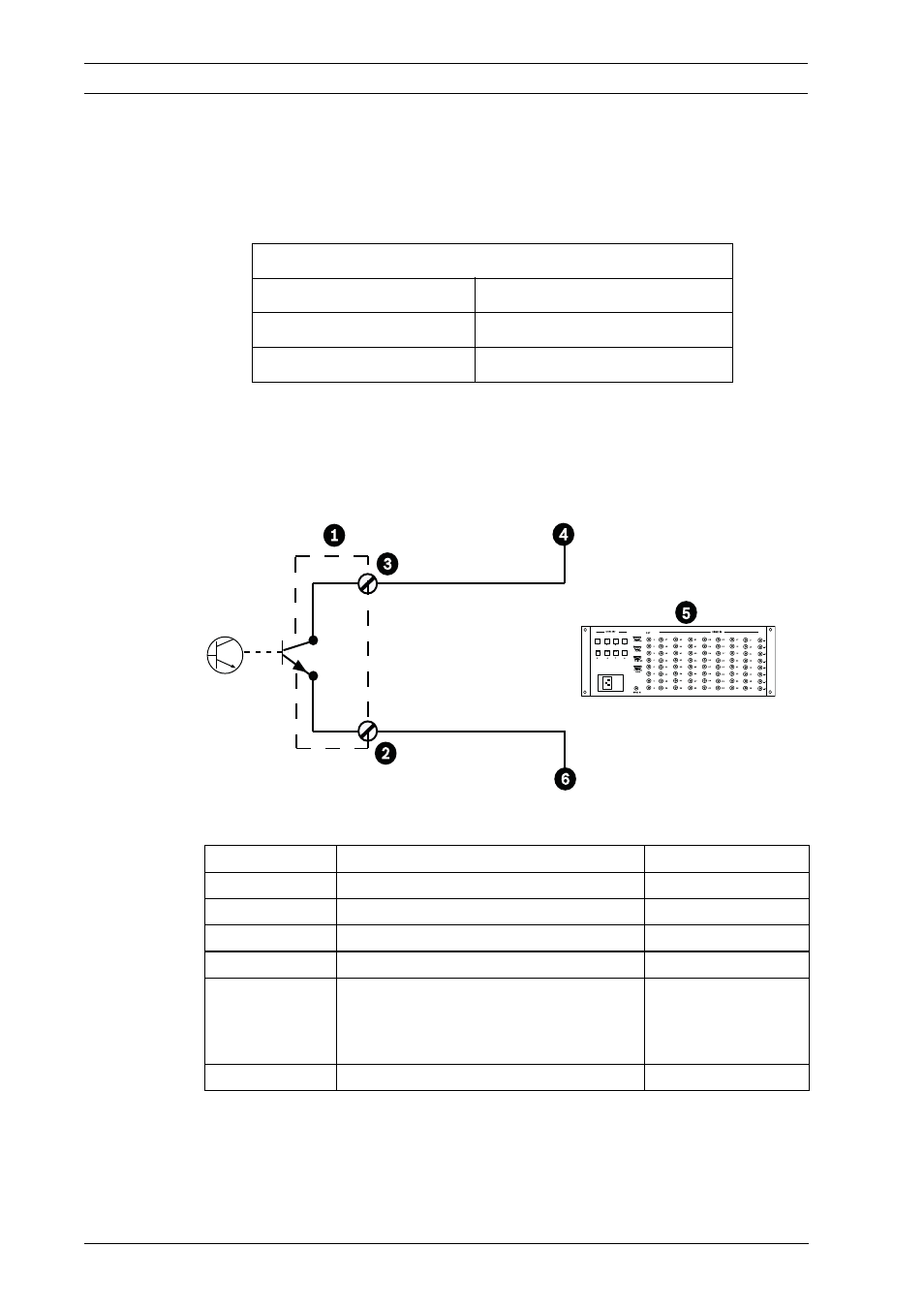

Рисунок 9.4 НР - Нормально разомкнутый
Программируемые НЗ AutoDome Junior
Цепь
Индикация тревоги
Разомкнуто
Тревога
Замкнуто
Нормально
Кодовый № Описание
Цвет
1
Купольная камера
не применимо
2
Нормально разомкнутый
Белый
3
Заземление
Зеленый
4
Тревожный вход
не применимо
5
Устройство, не входящее в
комплект (т.е. Allegiant или
цифровой видеорегистратор)
не применимо
6
Заземление/Общее
не применимо
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
--
C
E
B
NPN
