Установка кронштейна для монтажа на трубу | ru
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
4.
Просверлите пятое отверстие (максимум 20 мм) в
центре шаблона из четырех отверстий, используемого
для монтажа фланца. Используйте данное отверстие,
чтобы проложить провода через кронштейн.
5.
Прикрепите фланец (входит в комплект) к трубе.
Примечание: Выберите трубу длиной 200 мм, 300 мм
или объедините две (2) трубы с встроенной муфтой для
обеспечения длины 505 мм.
Установка вне помещения: Расположите следующие
уплотнительные кольца (поставляются с камерой
наружного наблюдения AutoDome Easy II) на указанных
ниже местах:

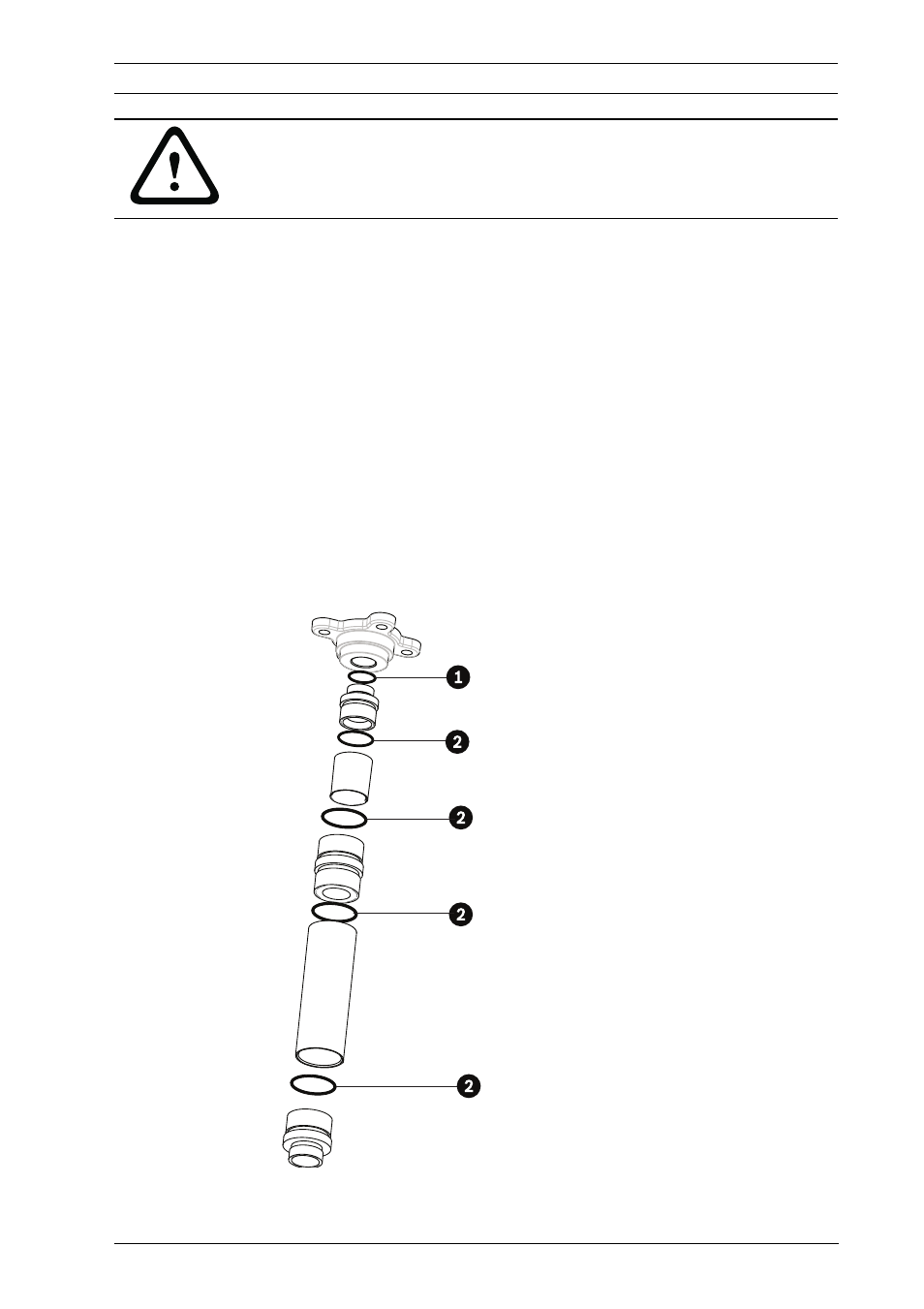

Рисунок 7.3 Расположение уплотнительных колец для
установки вне помещения
ВНИМАНИЕ!
Все провода для установки должны быть проложены через
заземленный кабельный канал.
