104 ru | Подключения

Bosch Recording Station

- | V3 | 2012.12

Руководство по установке

Bosch Sicherheitssysteme GmbH

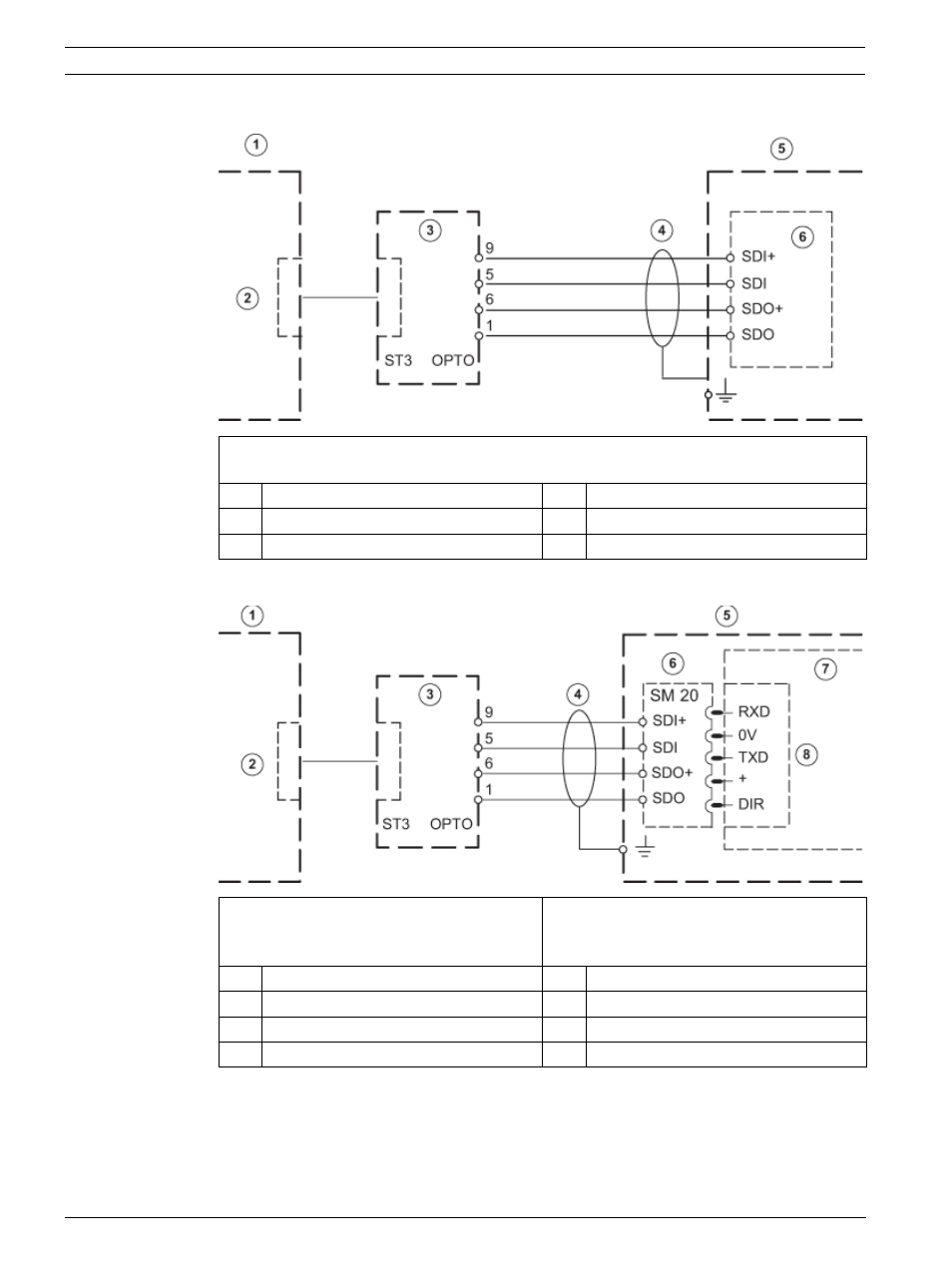

6.4.2

Подключение к NZ 500 (20 мA)

6.4.3

Подключение к BZ 500 (20 мA)

Подключать экранированную вспомогательную жилу только на NZ 500.

Установочный кабель J-Y (St) Y 2x2x0,6

1

Bosch Recording Station

4

Длина макс. 1000 м

2

COM x

5

NZ 500

3

OVS

6

SU 500 (BR1 вставлен = 1200 бит/с)

Подключать экранированную

вспомогательную жилу только на NZ 500.

Установочный кабель J-Y (St) Y 2x2x0,6

COM 2 и COM 3 только с модулем

интерфейса ERSE 10

1

Bosch Recording Station

5

BZ 500 LSN

2

COM x

6

SM 20

3

OVS

7

ANNE

10

4

Длина макс. 1000 м

8

COM 1 - COM 3
