Ca1/a2 (lsn -) b1 | b2 (lsn +), Max. 3 m – Инструкция по эксплуатации Bosch FAP-420__FAH-420 Automatic Fire Detectors LSN improved version

Страница 23

Advertising
background image

NO

NC

C

MPA /

FAA-420-RI

c

C

a1/a2
(LSN -)

b1 | b2
(LSN +)

rd

+

bk

–

COM

NC NO

wh

bk

rd

gn

ye

ye

max. 30 V DC

max. 3 m

1 A / 30 V DC

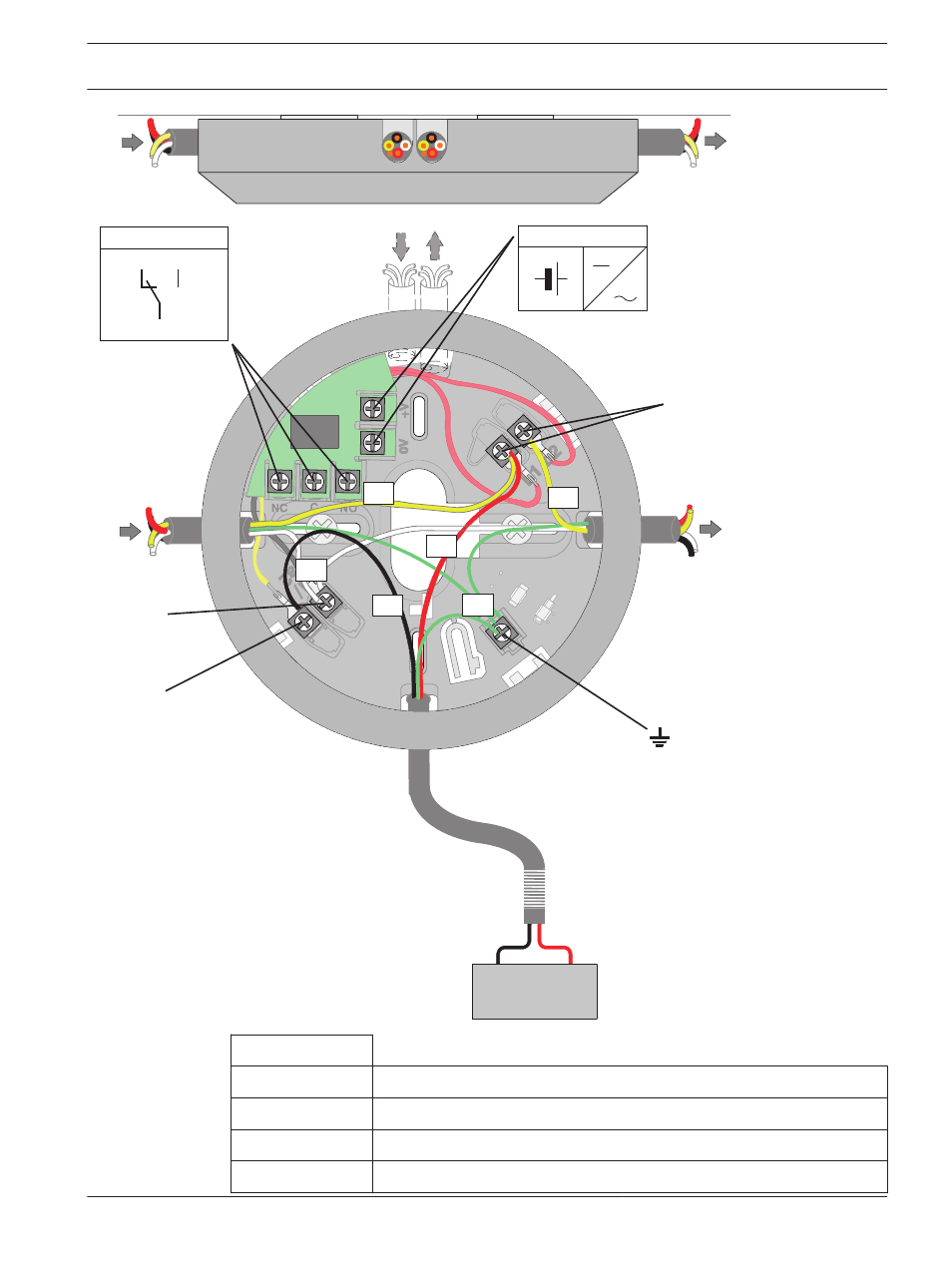

Ключ

ye

Желтый, подключается к b1/b2 (LSN+)

wh

Белый, подключается к a1/a2 (LSN-)

rd

MPA/FAA‑420‑RI: красный, подключается к b1

bk

MPA/FAA‑420‑RI: черный, подключается к c (выход индикатора)

Automatic Fire Detectors LSN
improved

Подключение | ru

23
