ru | Технические характеристики
FAS-420-TM Аспирационный дымовой
извещатель
F.01U.088.878 | 4.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
–
Этап 1

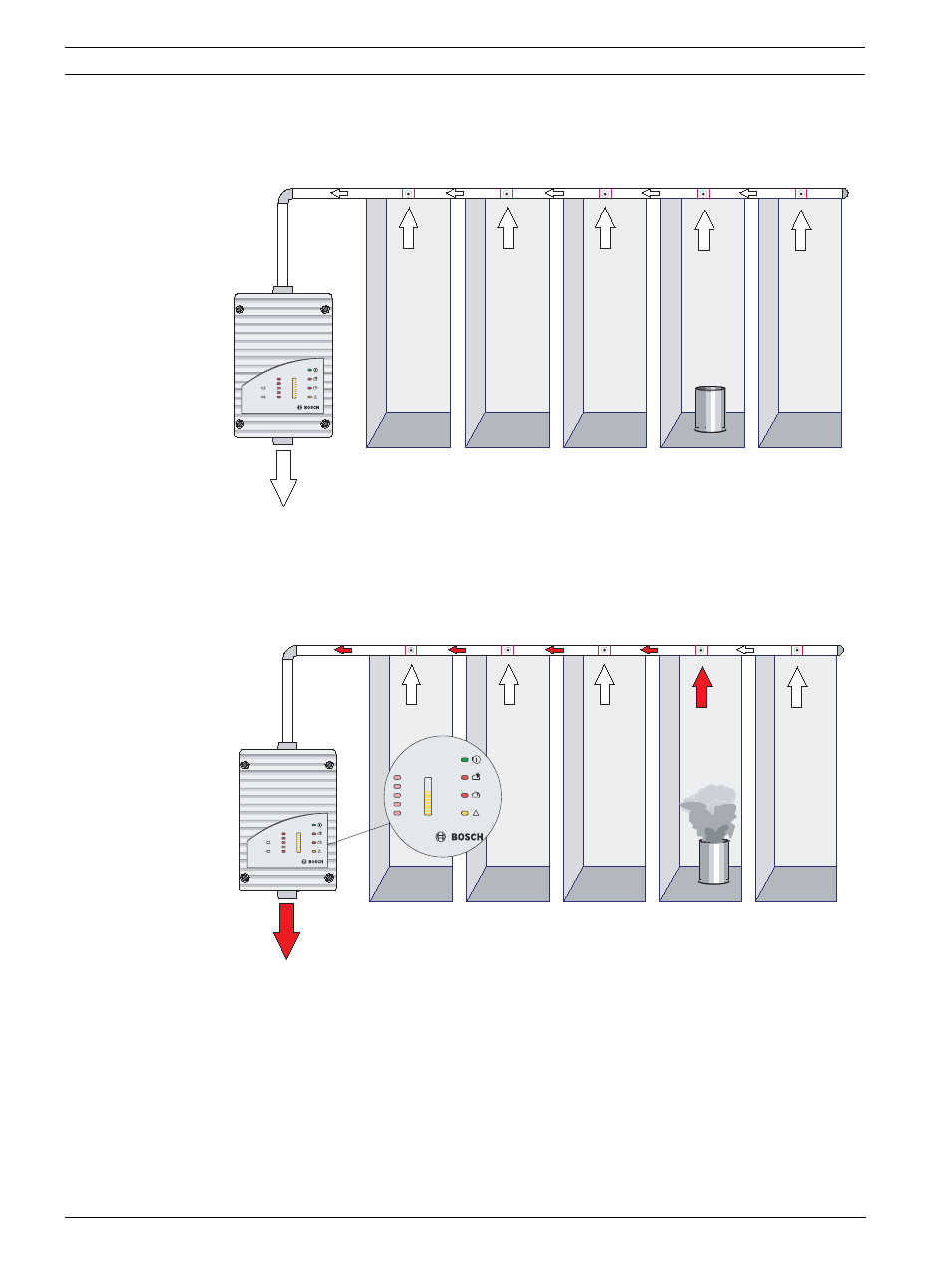

В дежурном режиме аспирационный извещатель FAS-420-TM-R/-RVB извлекает пробы
воздуха из зоны контроля и анализирует их на наличие частиц дыма.
Рисунок 2.5
Этап 1: Дежурный режим
–
Этап 2
Как только система перешла в состояние тревоги в результате повышения
концентрации частиц дыма, типичного для пожара, формируется сигнал тревоги.
Рисунок 2.6
Этап 2: Раннее обнаружение пожара
–
Этап 3
При включении тревожного сигнала, после достижения предтревожного порогового
значения, всасывающий аспиратор выключается и включается второй, который
выдувает все частицы дыма из трубопровода в обратном направлении.
