Тепловизионная камера MIC 612
Инструкции по установке | ru
17
Bosch Security Systems, Inc.
Руководство по установке
F.01U.249.416 | 1.1 | 2012.06

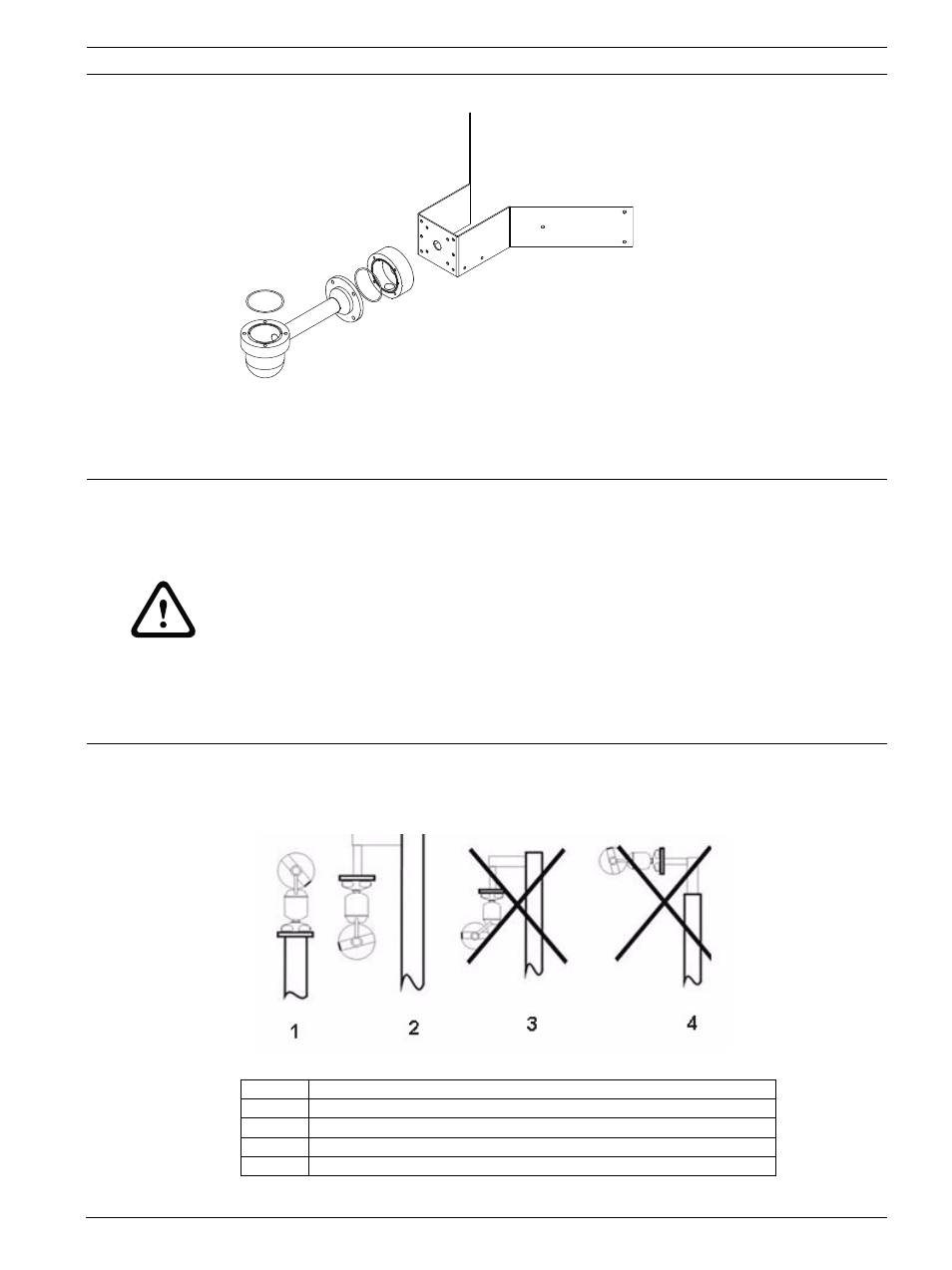

Рисунок 3.4 Стандартная установка в угол (слева направо: кронштейн для установки на стену (MIC-
WMB), плоский кабелепровод (MIC-SCA) и кронштейн для установки в угол (MIC-CMB))
3.2
Положения установки
Камеры MIC серии 612 предназначены для установки в вертикальном положении (прямо
вверх, 90°) или перевернутом положении (прямо вниз, 90°). На рисунке ниже показаны
правильные способы установки камеры.
Рисунок 3.5 Схема установки: правильно (слева) и неправильно (справа)
ВНИМАНИЕ!
Вертикальный блок можно устанавливать так, чтобы шарообразная часть камеры была
направлена вверх или вниз. Чтобы правильно установить камеру шарообразной частью
вниз, поверните ось наклона камеры на 180°. Дополнительная информация:
Раздел 5.6 Настройка камеры для работы в перевернутом положении, Страница 46.
Если камера установлена шарообразной частью вниз, необходимо, чтобы соединитель и
монтажная область камеры были полностью загерметизированы для предотвращения
попадания в них воды. Вода, подпадающая в соединитель, может вызвать коррозию
контактов соединителя, снижая надежность работы камеры. Чтобы предотвратить
попадание воды на резьбу разъема композитного кабеля, загерметизируйте 25-мм резьбу
при окончательной установке с помощью ленты из политетрафторэтилена. Также можно
нанести необходимое количество уплотнителя на резьбу до окончательного затягивания.
№
Описание
1
Правильно, вертикально вверх
2
Правильно, вертикально вниз
3
Неправильно, в перевернутом положении с наклоном
4
Неправильно, в перевернутом положении наверху столба
