4.4
Замыкающий выход
С помощью замыкающего выхода (см. рисунок 4.5),
вы можете передать условия контурного усилитеря
на внешние устройства (например, акустические
системы).
Замыкающий выход - это внутреннее реле. По
умолчанию, NC подключен к COM. При отказе
функции контроля контурного усилителя реле
замыкает NO на COM.
4.5
Линейный выход
Вы можете подключить записывающее устройство
(например, магнитофон) к линейному выходу
контурного усилителя (см. рисунок 4.6).

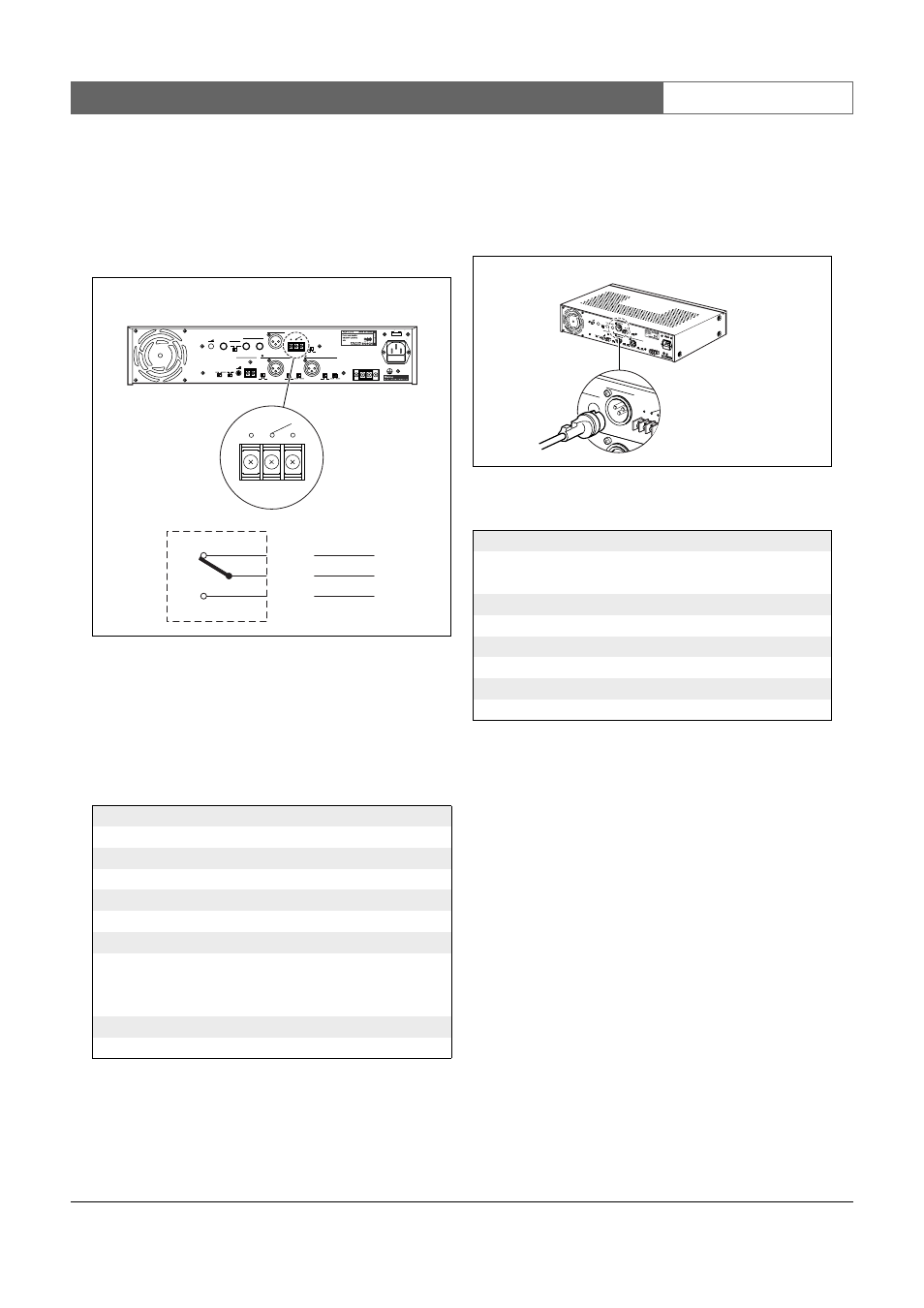

рисунок 4.5: Замыкающий выход, реле
таблица 4.4: Замыкающий выход, детали
Количество соединений:
1 х клемма с винтовым креплением
Расположение:
Вид сзади
Контакты:
Без-напряжения, макс. 100 В, 2 А
Отношение сигнал-к-шуму:
63 dB при максимальной громкости
75 дБ при минимальном значении громкость/
подавление
Шумоподавление:
25 дБ
