Источник фоновой музыки Plena Easy Line
SD Tuner
Обзор системы | ru
11
Bosch Security Systems B.V.
Руководство по установке и эксплуатации
PLE-SDT_OM | V1.0 | 2012.02
3.5.2
Вид сзади

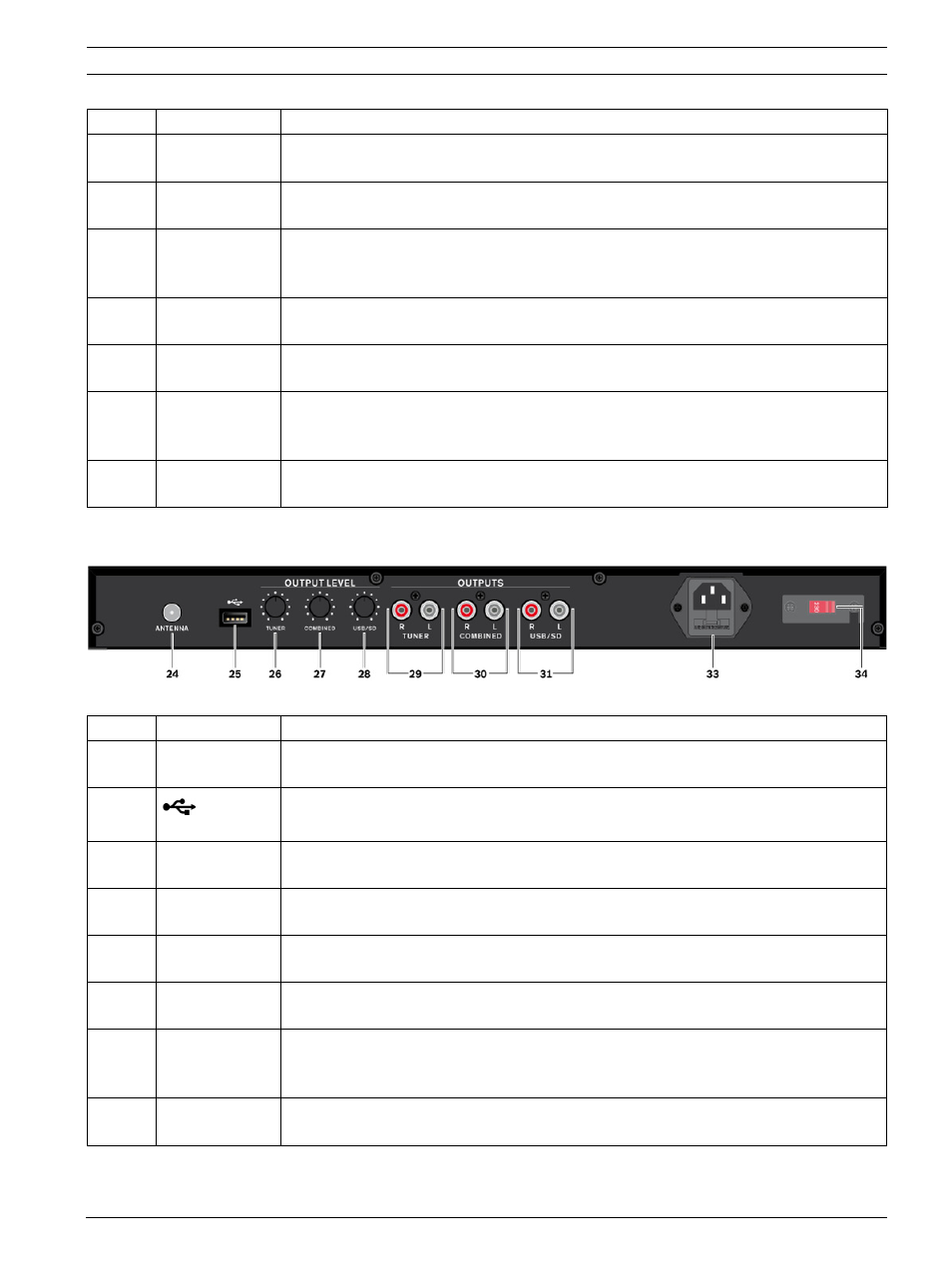

Рисунок 3.2
Вид сзади
17
1-9, 10/0
Выбор радиочастоты (препозиции).
18
-
Приемник ИК-сигнала (пульта дистанционного управления).
См. Раздел 8.1 Пульт дистанционного управления.
19
|<
При каждом нажатии на кнопку частота настройки понижается на 50 кГц..
Удерживайте в течении двух секунд для перехода к следующей радиостанции.
20
+10
Выбор препозиции радиочастоты (>10).
21
TUNER
Индикатор включения/выключения FM-приемника.
См. Раздел 8.1 Пульт дистанционного управления.
22
>|
При каждом нажатии на кнопку частота настройки повышается на 50 кГц.
Удерживайте в течении двух секунд для перехода к следующей радиостанции.
23
PROG
Сохранение препозиции радиочастоты.
См. Раздел 7.1.2 Программирование препозиций радиочастот.
№
Вид спереди
Описание
№
Вид сзади
Описание
24
ANTENNA
Входной разъем для антенны FM-приемника (75 Ом).
См. Раздел 6.2.1 Антенна FM-приемника.
25
4-контактный разъем USB 2.0 См. Раздел 6 Подключения.
26
TUNER
Регулятор уровня выходного аудиосигнала приемника.
См. Раздел 7.1.1 Регулятор уровня выходного аудиосигнала приемника.
27
COMBINED
Комбинированный регулятор уровня выходного аудиосигнала USB/SD и FM-
приемника. См. Раздел 7 Настройка.
28
USB/SD
Регулятор уровня выходного аудиосигнала USB/SD.
См. Раздел 7.1.1 Регулятор уровня выходного аудиосигнала приемника.
29
TUNER R/L
Выходные разъемы приемника (правый и левый канал).
См. Раздел 6.3 Выходные разъемы на задней панели.
30
COMBINED R/L
Комбинированные выходные разъемы USB/SD и FM-приемника (правый и левый
канал).
См. Раздел 6.3 Выходные разъемы на задней панели.
31
USB/SD R/L
Выходные разъемы USB/SD (правый и левый канал).
