Модуль VIP X1600 | Руководство по быстрой установке

RU | 7

Bosch Security Systems | 2006-08 | V2.0

4. Подключение линий аварийной сигнализации
и релейных линий

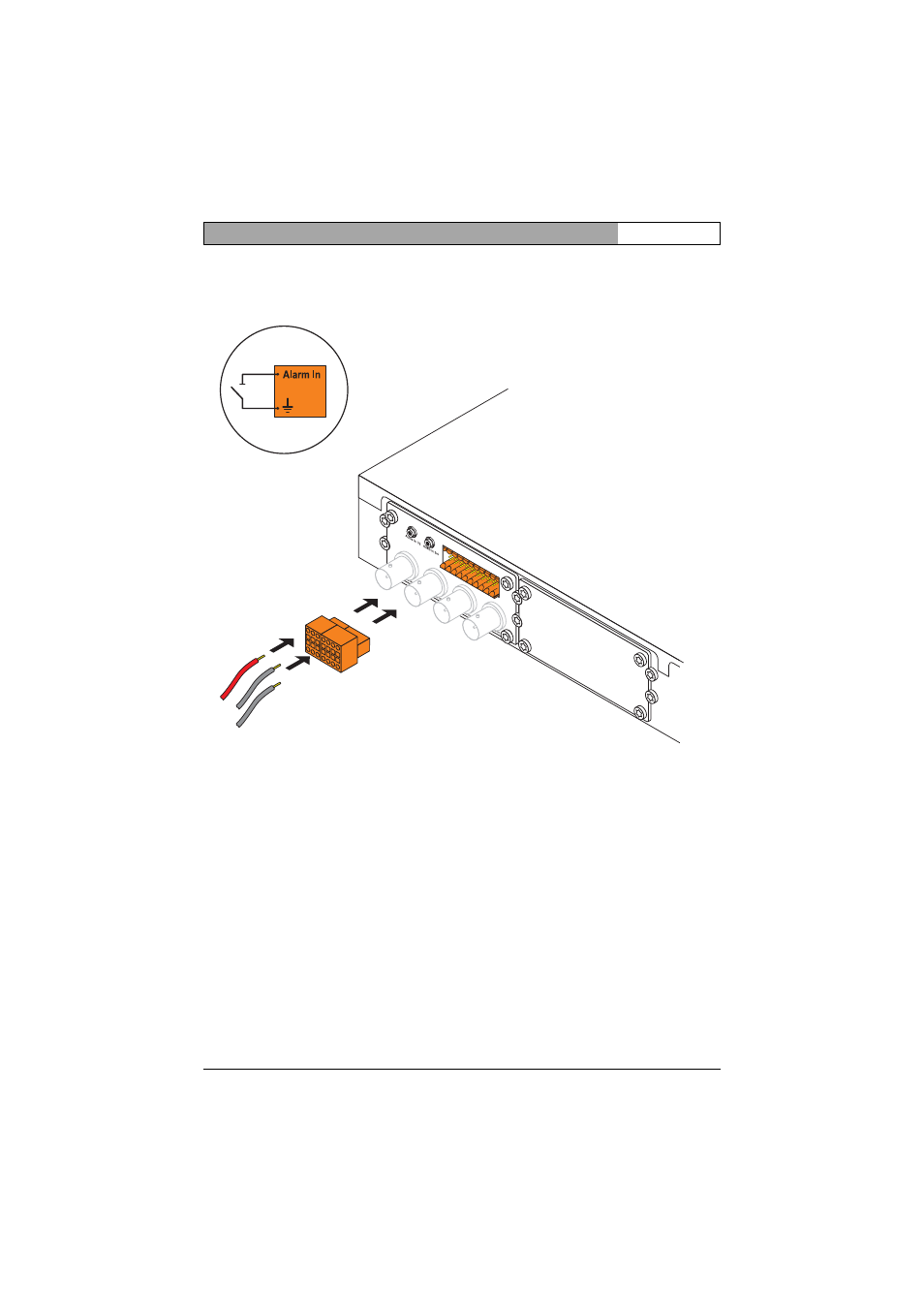

• Подключите линии аварийной сигнализации к контактам lN1 - IN4 и GND

6-контактного клеммного соединителя, затем вставьте соединитель в левую
часть многоконтактного разъема.

• Подключите релейные линии к контактам R1 - R4 8-контактного клеммного

соединителя, затем вставьте соединитель в центральную часть многоконтактного
разъема.

Внимание! Питание реле не должно превышать 30 В, 800 мА.
