Pharaon x160 - Инструкция (Страница 3)

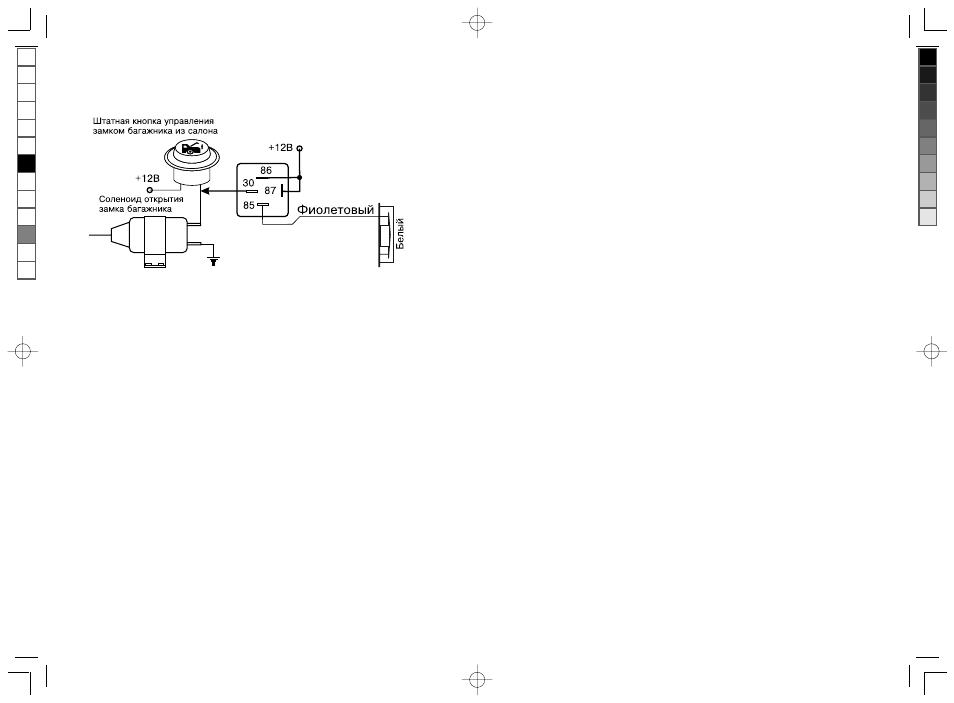

ПОДКЛЮЧЕНИЕ СОЛЕНОИДА ОТКРЫТИЯ
ЗАМКА БАГАЖНИКА
30 3
МО
ДЕЛЬ: x160
Работа датчика удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Работа дополнительного датчика . . . . . . . . . . . . . . . . . . . . . . 17
Датчик падения напряжения . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Выбор длительности импульса управления
центральным замком (0,5 или 3,5 сек.) . . . . . . . . . . . . . . . . . 18
Автоматическая постановка в режим охраны . . . . . . . . . . . 18
Автоматическое отпирание и запирание замков дверей
при включении и выключении зажигания . . . . . . . . . . . . . . . . 18
Работа на автомобилях, имеющих задержку
выключения салонного света . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Режим Anti Car-hijack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Таблица программируемых функций . . . . . . . . . . . . . . . . . . 21
Таблица назначения проводов . . . . . . . . . . . . . . . . . . . . . . . . 21
Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Схемы подключения центрального замка . . . . . . . . . . . . . . . 26
Схема подключения соленоида замка багажника . . . . . . . 30
КОМПЛЕКТ ПОСТАВКИ
При покупке СТСТС убедитесь в комплектности поставки.
Указанный комплект поставки является базовым и может
быть расширен в соответствии с пожеланием покупателя
дополнительными компонентами.
Наименование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Количество
Руководство по эксплуатации и установке . . . . . . . . . . . . . . . . . 1
Процессорный блок. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Датчик удара . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Брелок (передатчик) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Светодиодный индикатор состояния с кабелем (СИД) . . . . . . . 1
Реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Колодка для реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Кабель с двумя предохранителями и 13-контактным разъемом . . . .1
Кабель с 7-контактным разъемом . . . . . . . . . . . . . . . . . . . . . . . . . 1
