Инструкция по эксплуатации Bosch LC2-PC60G6-8H Premium-sound High Ceiling Loudspeaker 60W
Страница 3
Принципиальная схема (1: пассивный ограничитель, 2:
фильтр нижних частот, 3: фильтр верхних частот, 4:
плавкий предохранитель)
4
5
1
2
3
1
УЗД, 1 Вт/1м (дБ)
2
Частота (Гц)
3
Импеданс (Ом)
4

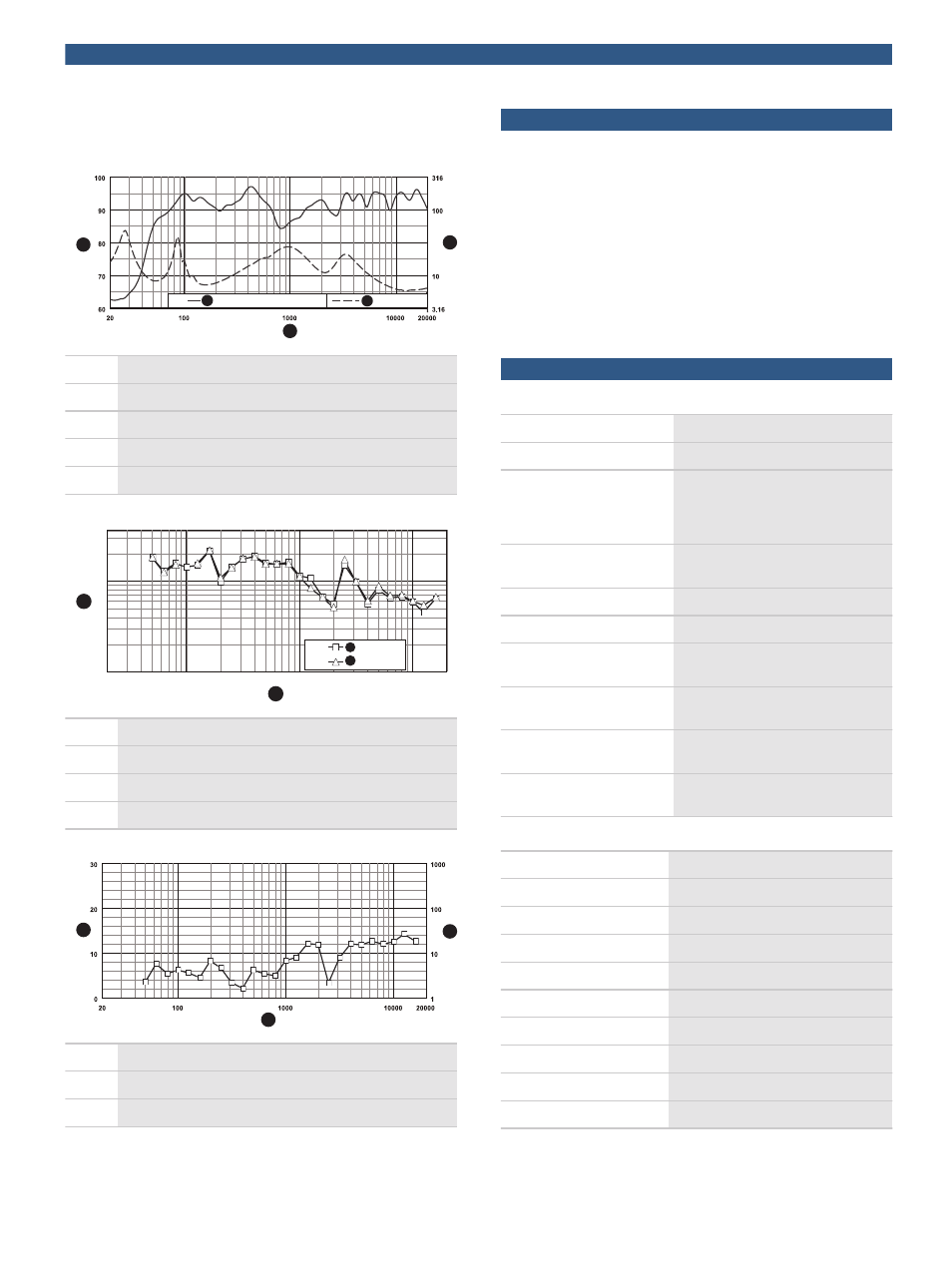

Частотная характеристика, полушаговый интервал
5
Импеданс
Частотная характеристика
4
5
1
2
3
360
200
100
50
10
20
100
1000
10000
20000
1
-6 дБ ширина луча (градусов)
2
Частота (Гц)
3
Горизонтальный
4
Вертикальный
Ширина луча
1
2
3
1
Индекс направленности (DI), дБ
2
Частота (Гц)
3
Коэффициент направленности (Q)
Направленность
Состав изделия
Количест
во
Компоненты
1
LC2‑PC60G6‑8H Потолочный громкоговоритель
премиум-класса
1
322 мм, шаблон круглого профиля
1
Направляющая для установки в ячейку подвесного
потолка / Пружинное кольцо
1
Окрашенный экран
1
Руководство по установке
Техническое описание
Электрические характеристики
Максимальная мощность
75 Вт
Номинальная мощность
60 / 30 / 15 / (только 7,5 Вт, 70 В).
Уровень звукового
давления
при 60 Вт / 1 Вт (при 1 кГц,
1 м)
111 / 93 дБ (УЗД)
Эффективный частотный
диапазон (-10 дБ)
от 50 Гц до 20 кГц
Покрытие (коническое)
75° (выше 1 кГц)
Номинальное напряжение
70 В или 100 В
Номинальное
сопротивление
83 или 167 или 8 Ом
Низкочастотный
преобразователь
200 мм - Полипропилен конус
Высокочастотный
преобразователь
25 мм - Слоистый пластик Ti Mylar
Разъем
3-контактная керамическая
зажимная контактная колодка
Механические характеристики
Диаметр
350 мм
Максимальная глубина
303 мм
Толщина потолка
4–25 мм
Монтажное отверстие
322 + 5 мм
Материал
Экран
Пластмасса (UL94V0)
Задняя
Оцинкованная сталь
Решетка
Сталь с порошковым покрытием
Масса
6 кг
Цвет
Белый (RAL 9010)
3 | LC2‑PC60G6‑8H Громкоговоритель для высоких потолков премиум-класса, 60 Вт
