CLIFFORD MATRIX 200X
40
© Saturn Marketing Ltd.
1-ПРОВОДНАЯ СИСТЕМА С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
Если автомобиль марки Nissan, Mitsubishi или Lotus и в двери нет переключателя – необходимо найти провод, идущий из двери водителя, который замкнут
на массу, если двери автомобиля открыты, и “разомкнут” (0В), если двери закрыты.
Подсоединение:
♦ Установите в разъём №2 ответную часть №2/1.

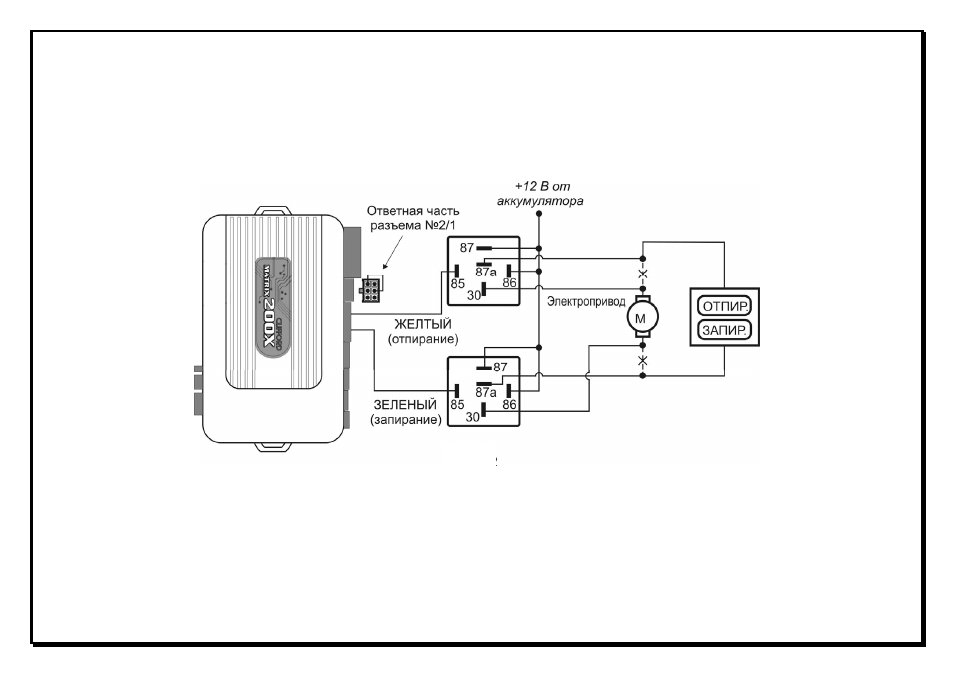

♦ Подсоедините ЖЁЛТЫЙ и ЗЕЛЁНЫЙ провода системы (Разъём №3) к дополнительному реле согласно схеме (Рис.3):
Рис. 3
