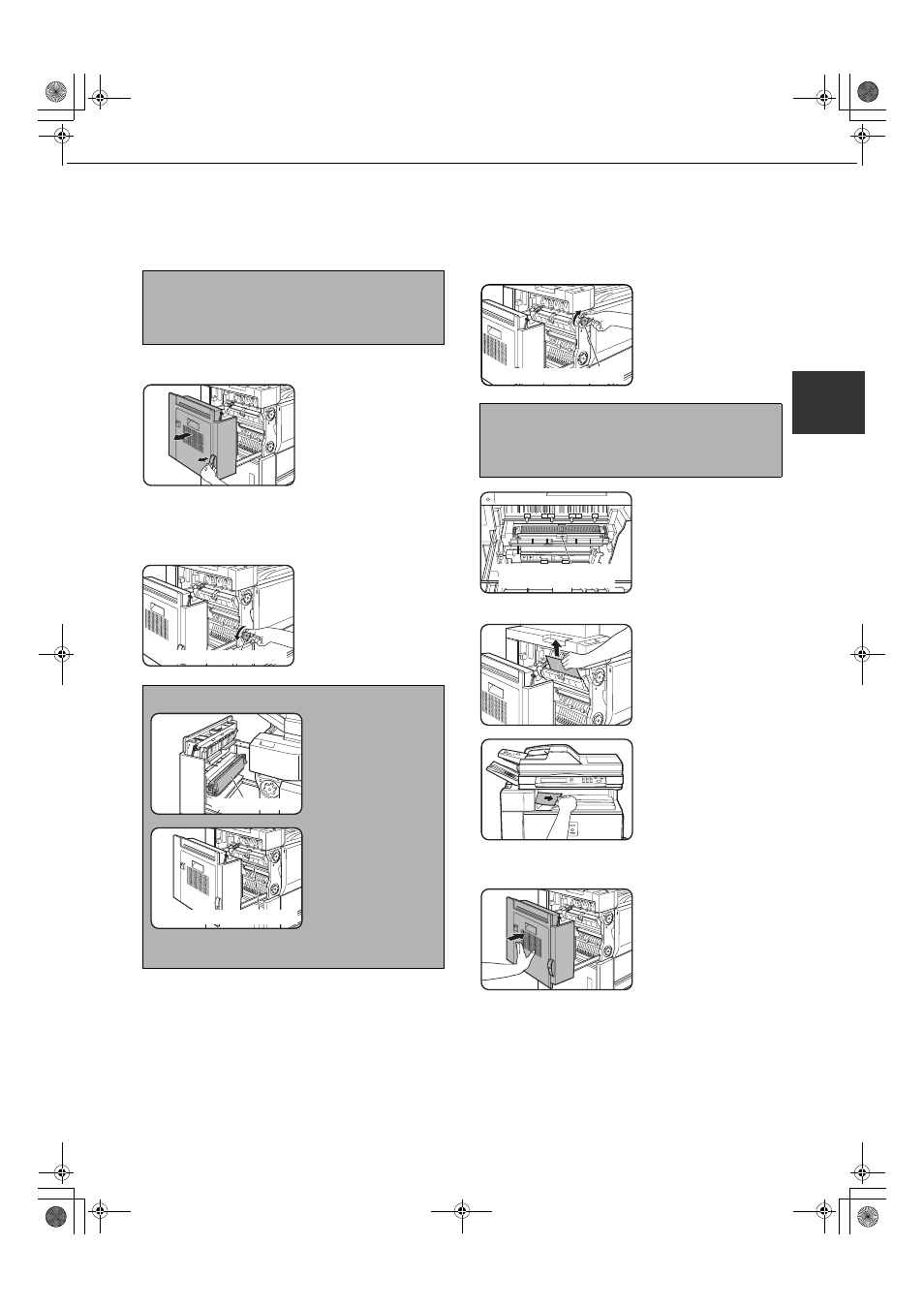

ИЗВЛЕЧЕНИЕ ЗАСТРЯВШЕГО ЛИСТА
2 19
2
Застревание в транспортной секции, секции
термозакрепления и секции вывода
1
Выдвиньте блок дуплекса.
Возьмитесь за отверстие
для пальцев и аккуратно
откройте блок.
2
Удалите застрявший лист, как показано на
иллюстрации ниже.
Застревание в транспортной секции
Чтобы удалить застрявший
лист, поворачивайте ручку
вращения валика А в
направлении стрелки.
Застревание в секции термозакрепления
o
Чтобы удалить застрявший
лист, поворачивайте ручку
вращения валика В в
направлении стрелки.
Если застрявшая бумага
находится внутри секции
термозакрепления, откройте
блок термозакрепления,
повернув планку открывания
блока, и удалите застрявший
лист.
Застревание в секции вывода
Будьте осторожны, не
разорвите, при удалении,
застрявшую бумагу.
3
Аккуратно закройте блок дуплекса.
После закрывания,
убедитесь, что сообщение
об ошибке пропало и
отображается обычный
экран.
ОСТОРОЖНО
Блок термозакрепления очень горячий. Будьте осторожны
при удалении бумаги (Не прикасайтесь к металлическим
частям).
ПРИМЕЧАНИЯ
Не приêасайтесь и не
повредите валиê
переноса.
Не приêасайтесь и не
повредите фотопрово-
дящий барабан. После
óдаления застрявшеãо
листа, сразó заêройте
блоê дóплеêса. Если
оставить блоê отêрытым,
можно нанести óщерб
фоточóвствительномó
барабанó и в резóльтате пострадает êачество êопий.
Ручка вращения валика А
Валик переноса
Фотопроводящий барабан
ОСТОРОЖНО
Блок термозакрепления очень горячий. Будьте осторожны
при удалении бумаги (Не прикасайтесь к металлическим
частям).
Ручка вращения валика В
Планка открывания блока
термозакрепления
