15
Установка
3
Установка
Подсоединение

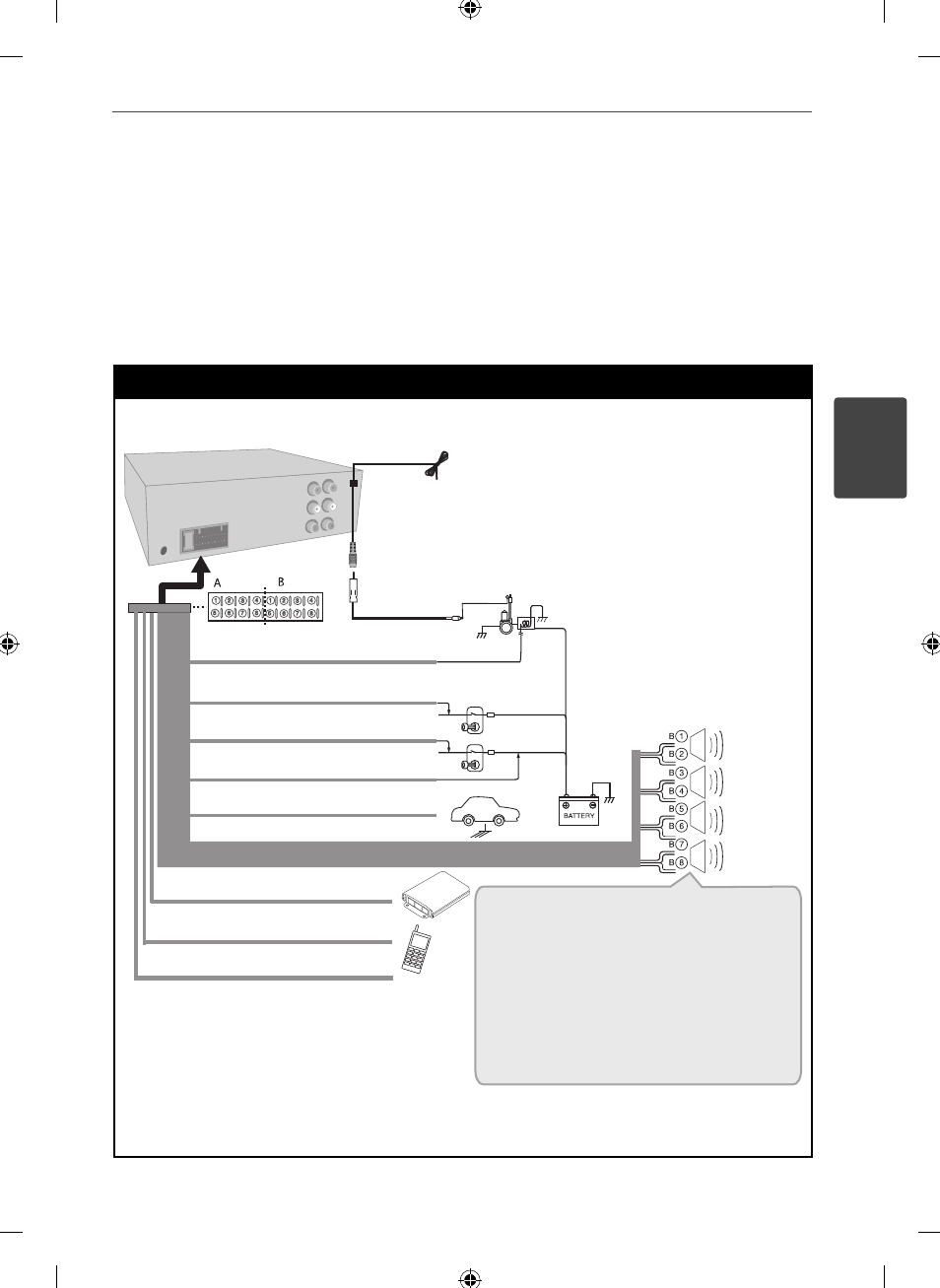

Подключение в автомобиле
Перед установкой проверьте, что переключатель находится в положение ВЫКЛ и удалите
клемму с батареи машины. Чтобы не произошло короткого замыкания.
Подсоединение 1
A
F Стояночный тормоз (голубой)
A
D Выкл. Звука (оранжевый)
A
C Подключение пульта
(голубой/белый)
A
E Земля (черный)
A
A Батарея (желтый)
A
B Зажигание (красный)
A
G регулятор света (розовый)
A
H телескопическая антенна с
электроприводом (голубой)
телескопическая антенна с
электроприводом
Управляющее реле
B
A Фиолетовая/черная полоса: сзади
справа
-
B
B Фиолетовый: сзади справа +
B
C Серая/черная полоса: спереди справа -
B
D Серый: спереди справа +
B
E Зеленая/черная полоса: сзади слева -
B
F Зеленый: сзади слева +
B
G Белая/черная полоса: спереди слева -
B
H Белый: спереди слева +
