7

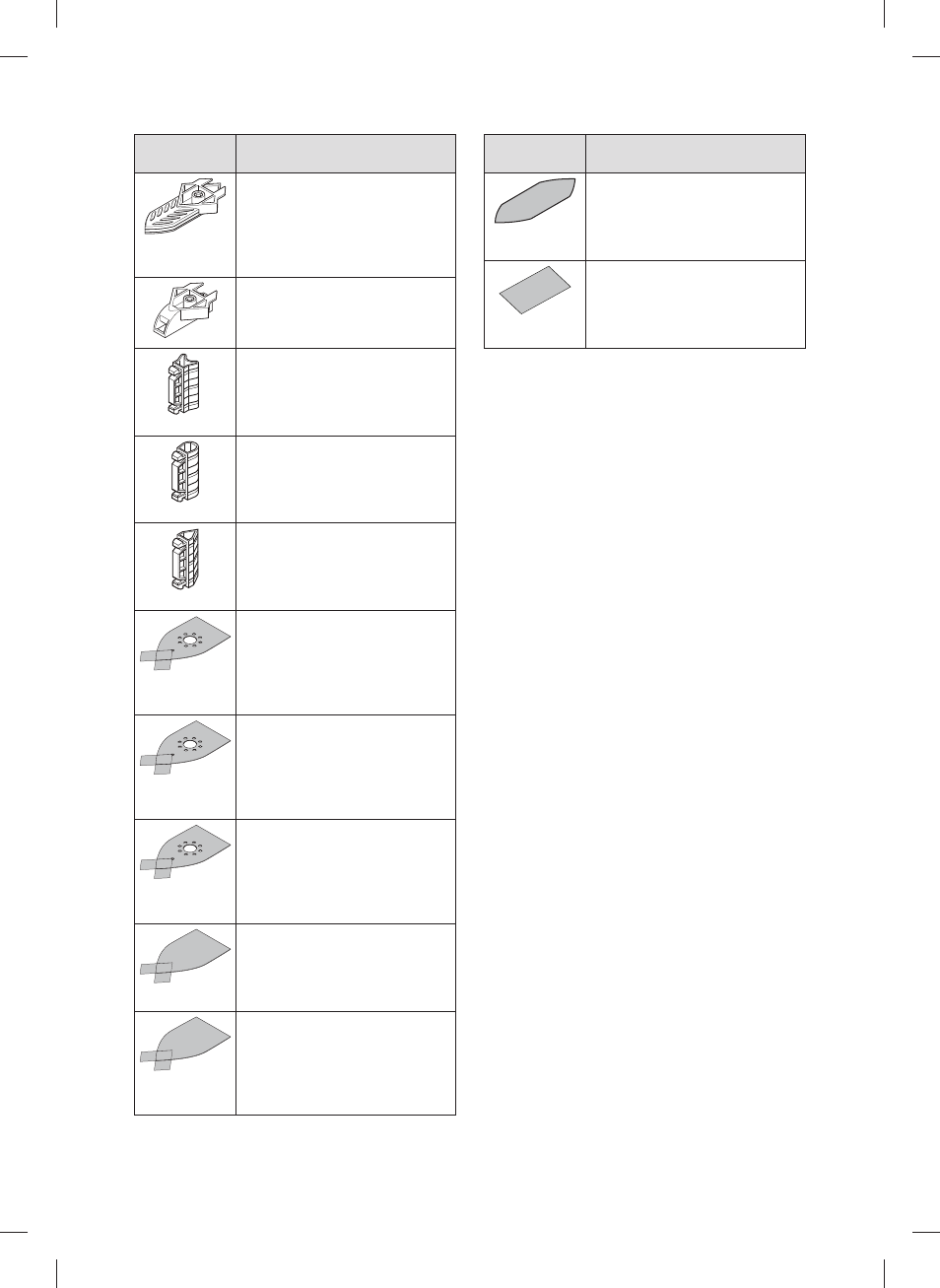

Принадлеж-
ность Описание
Пальчиковая насадка.
Для небольших поверхностей
с трудным доступом. Пальчиковая
насадка может использоваться для
легкого шлифования, а также для
шлифования в углах.
Насадка-держатель шлифоваль-
ного профиля.
Насадка-держатель для различных
профилей, обозначенных ниже.
Вогнутый шлифовальный про-
филь.
Для деталировочного шлифования
поверхностей соответствующей
формы.
Выпуклый шлифовальный про-
филь.
Для деталировочного шлифования
поверхностей соответствующей
формы.
Остроконечный шлифовальный
профиль.
Для деталировочного шлифования
поверхностей соответствующей
формы.
240 зернистая шлифовальная
бумага с двумя сменными нако-
нечниками для широкой детали-
ровочной подошвы.
Чистовая отделка при деталиро-
вочном шлифовании.
120 зернистая шлифовальная
бумага с двумя сменными нако-
нечниками для широкой детали-
ровочной подошвы.
Получистовая отделка при детали-
ровочном шлифовании.
60 зернистая шлифовальная
бумага с двумя сменными нако-
нечниками для широкой детали-
ровочной подошвы.
Обдирочные работы при детали-
ровочном шлифовании.
Полировочная бумага (серого
цвета) с двумя сменными нако-
нечниками для широкой детали-
ровочной подошвы.
Для полировки поверхностей.
Чистящая бумага (красного цве-
та) для древесины или металла
с двумя сменными наконеч-
никами.
Для зачистки или полировки дре-
весины или металла.
Принадлеж-
ность Описание
120 зернистая шлифовальная
бумага для пальчиковой на-
садки.
Получистовая отделка при детали-
ровочном шлифовании.
120 зернистая шлифовальная
бумага для шлифовального
профиля.
Получистовая отделка при про-
фильном шлифовании.
Сборка
Внимание! Перед началом сборки убедитесь, что
инструмент выключен и отсоединен от электросети.
Крепление шлифовальной бумаги (Рис. А и В)
♦
Отделите оба ромбовидных наконечника (11) от
шлифовальной бумаги (12).
♦ Поверните шлифмашину шлифовальной подо-
швой вверх.
♦ Прижмите шлифовальную бумагу (12) к шлифо-
вальной подошве, следя за тем, чтобы отверстия
на бумаге совместились с отверстиями на подо-
шве.
В случае износа, ромбовидный наконечник (11) можно
перевернуть другой стороной.
♦
В случае износа передней части наконечника
шлифовальной бумаги, отделите его, переверни-
те другой стороной и прижмите к шлифовальной
подошве.
♦ В случае полного износа наконечника шли-
фовальной бумаги, отделите его от подошвы
и установите новый.
♦ Полировальная губка и накладки (13) устанав-
ливаются аналогично листам шлифовальной
бумаги.
Наконечник шлифовальной подошвы (Рис. С)
В случае износа наконечника (6) шлифовальной
подошвы или держателя наконечника (5), их можно
перевернуть другой стороной или заменить. Сменные
детали и принадлежности можно приобрести у бли-
жайшего дилера Black & Decker.
♦
Отвинтите винт (9).
♦ Переверните наконечник другой стороной или
замените его.
♦ Установите на место винт и затяните его.
Пальчиковая насадка (Рис. D)
Пальчиковая насадка используется для деталировоч-
ного шлифования в труднодоступных местах.
♦
Отвинтите винт (9).
♦ Снимите ромбовидный держатель (5) со шлифо-
вальной подошвы.
♦ Установите на подошву пальчиковую насадку (7).
♦ Установите на место винт и затяните его.
♦ Установите на пальчиковую насадку необходи-
мую шлифовальную бумагу (14).
