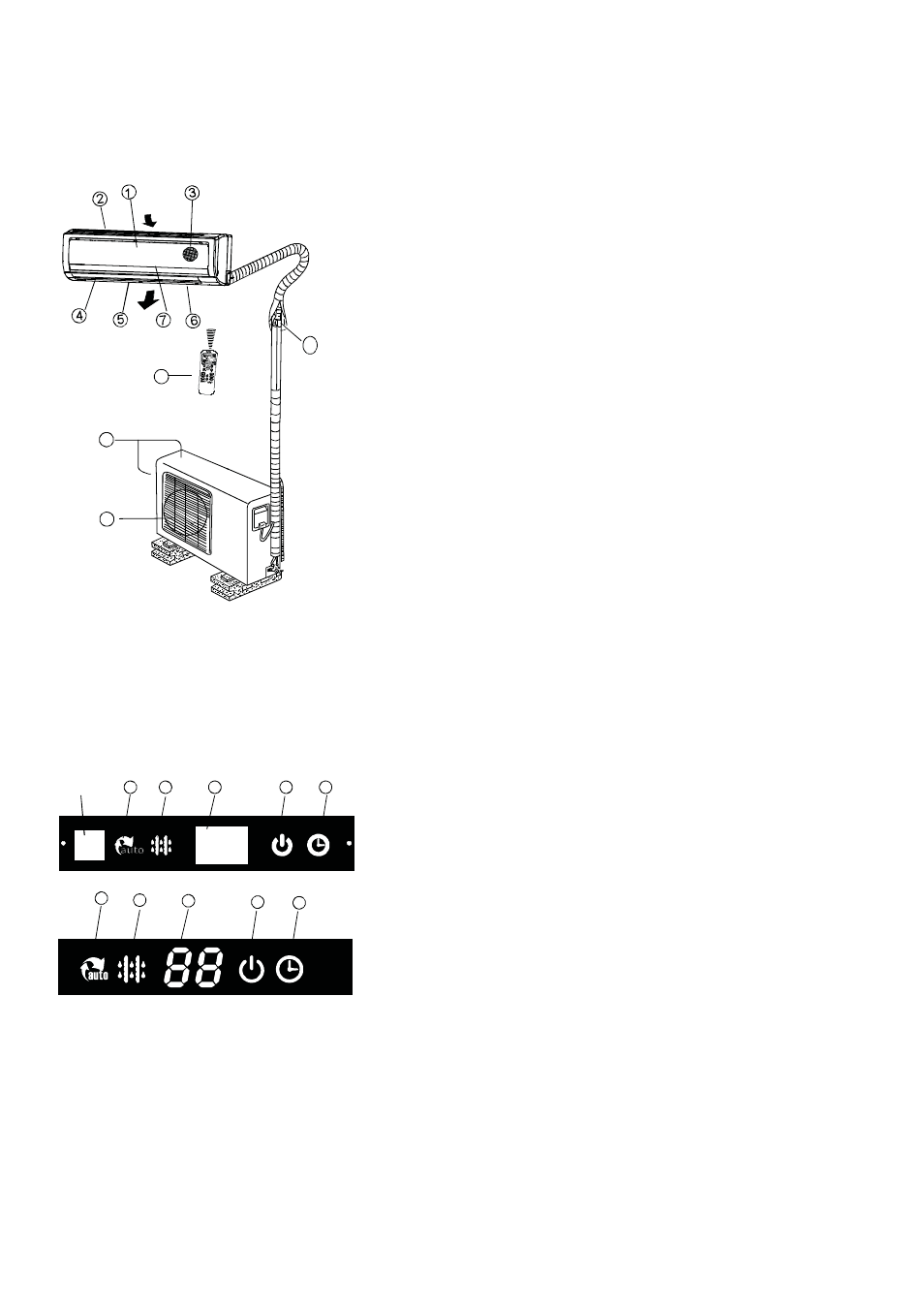

УСТРОЙСТВО КОНДИЦИОНЕРА
Внутренний блок
Внешний блок
Панель индикации
Приемник
сигналов
пульта ДУ
Внутренний блок
1. Лицевая панель
2. Вход воздуха
3. Воздушный фильтр
4. Выход воздуха
5. Горизонтальная направляющая заслонка
6. Вертикальная направляющая заслонка
7. Панель индикации
8. Пульт дистанционного управления
Внешний блок
9. Труба для отвода конденсата и фреоновый
трубопровод
10. Электрический соединительный кабель
11. Клапана фреонового контура
ПРИМЕЧАНИЕ:
В данной инструкции кондиционер изображен
приблизительно. Реальный внешний вид может
незначительно отличаться от изображенного.
Панель индикации внутреннего блока кондиционера
AUTO - Индикатор автоматического режима.
DEFROST- Индикатор защиты от замораживания
Отсутствует в моделях, работающих только на
охлаждение. Этот индикатор светится, когда
кондиционер выполняет автоматическую разморозку
внешнего блока, а также при включении управления
нагревом в режиме обогрева.
Цифровой дисплей (у некоторых моделей) - Когда
кондиционер работает, на дисплее отобржается
заданная температура.
OPERATION - Индикатор работы кондиционера. Мигает
каждую секунду после включения питания (до запуска
компрессора), светится во время работы кондиционера.
TIMER- Индикатор работы по таймеру (включения или
выключения в заданное время).
