СБОРКА

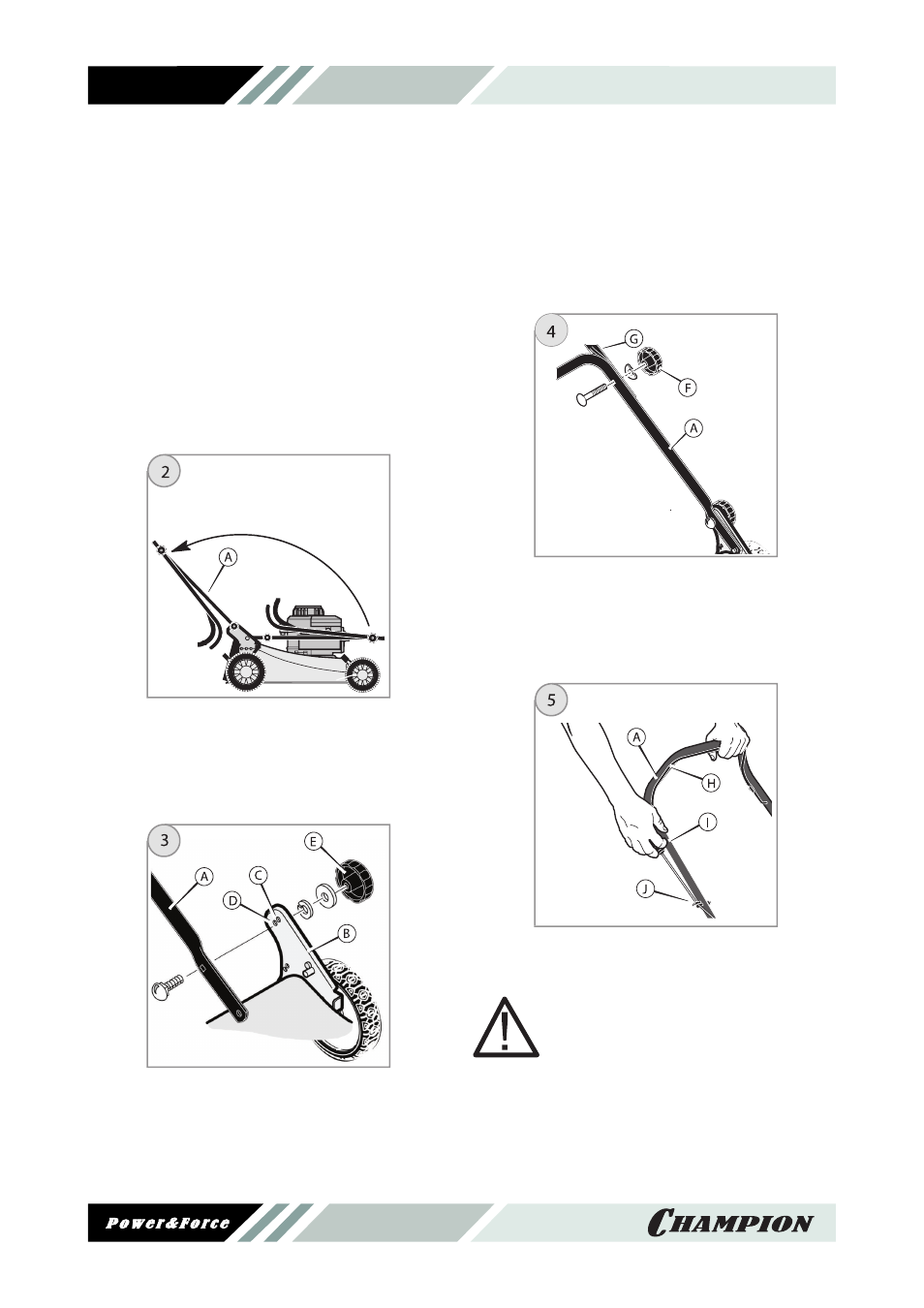

ИНСТРУКЦИИ ПО РАСПАКОВКЕ
(РИС. 1-6)
Косилка была полностью собрана на заводе-
изготовителе. Когда косилка укладывалась в
картонную упаковку, рукоятка была установ-
лена в положение для хранения. Для уста-
новки рукоятки в рабочее положение, выпол-
ните описанные ниже действия.
1. Выньте косилку из картонной упаковки.
2. Поднимите нижний рычаг (А) в рабочее
положение (рис. 2).
3. В скобе рукоятки, (В) имеется два кре-
пежных отверстия (рис. 3). Используйте
отверстие (С), для крепления рукоятки в
верхнем положении. Используйте отвер-
стие (D), для крепления рукоятки в ниж-
нем положении.
4. Закрепите отверстие в любом из отвер-
стий (С) или отверстии (D) с использо-
ванием, в соответствии с рисунком. За-
крутите зажимы (Е), до фиксации нижней
рукоятки.
5. Снимите зажимы (F) и крепежные эле-
менты с нижней рукоятки (А). См. рис. 4.
Установите верхнюю рукоятку (G) в ра-
бочее положение. Затягивайте зажимы
(F) до фиксации верхней и нижней руко-
яток в соответствующих положениях.
6. Для установки троса ручного старте-
ра, сначала необходимо задействовать
рычаг останова двигателя (Н). См. рис.
5. Медленно потяните рукоятку ручно-
го стартера (I) и заправьте трос ручного
стартера в направляющую (J).
7. На всех моделях, закрепите тросики на
рукоятке, при помощи держателей (К).
См. рис. 6.
ВНИМАНИЕ:
Соблюдайте осторожность при
складывании или подъеме рукоят-
ки. Избегайте повреждения троси-
ков. Перегнутый тросик не будет
работать должным образом. Пе-
ред эксплуатацией агрегата, за-
мените перегнутый или повреж-
денный тросик.
