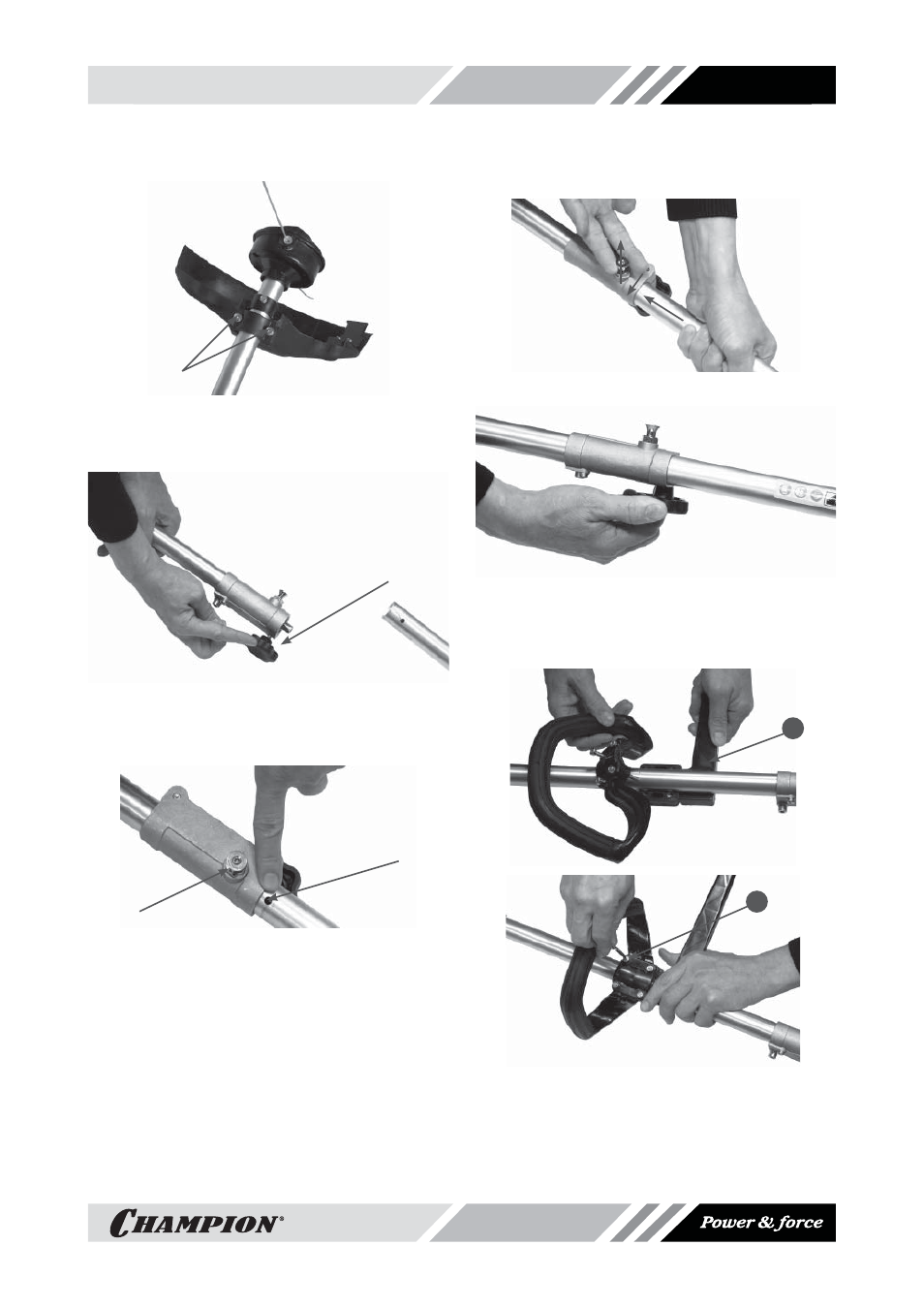

СБОРКА ТРИММЕРА
Рис.1
Установите на штангу кожух косильной голов-
ки и зафиксируйте его двумя болтами (Рис.1).
Рис.2
Ослабьте на соединительной муфте болт с
пластиковой гайкой (Рис.2).
Рис.3
Установите нижнюю часть штанги в соедини-
тельную муфту. Отверстие в штанге распо-
ложите напротив стопорного болта на муф-
те (Рис.3).
Отожмите стопорный болт вверх и, удержи-
вая его, задвиньте нижнюю половину штанги
в муфту. Отпустите стопорный болт и, слегка
поворачивая штангу, зафиксируйте болт в
отверстии штанги (Рис.4).
Рис.4
Рис.5
Закрутите болт с пластиковой гайкой, тем са-
мым обеспечивается плотность соединения.
Рис.6
Установите рабочую рукоятку на штангу.
Ограничитель (Рис.6А) должен располагать-
ся с левой стороны. Зафиксируйте рукоятку
болтами(Рис.6В).
A
B
