РАСПОЛОжЕНИЕ ОСНОВНЫх УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИя
на рисунках 1,2,3 представлено расположение основных узлов и органов управления.
1
2
3
4
5
6
7
8
9
10
11

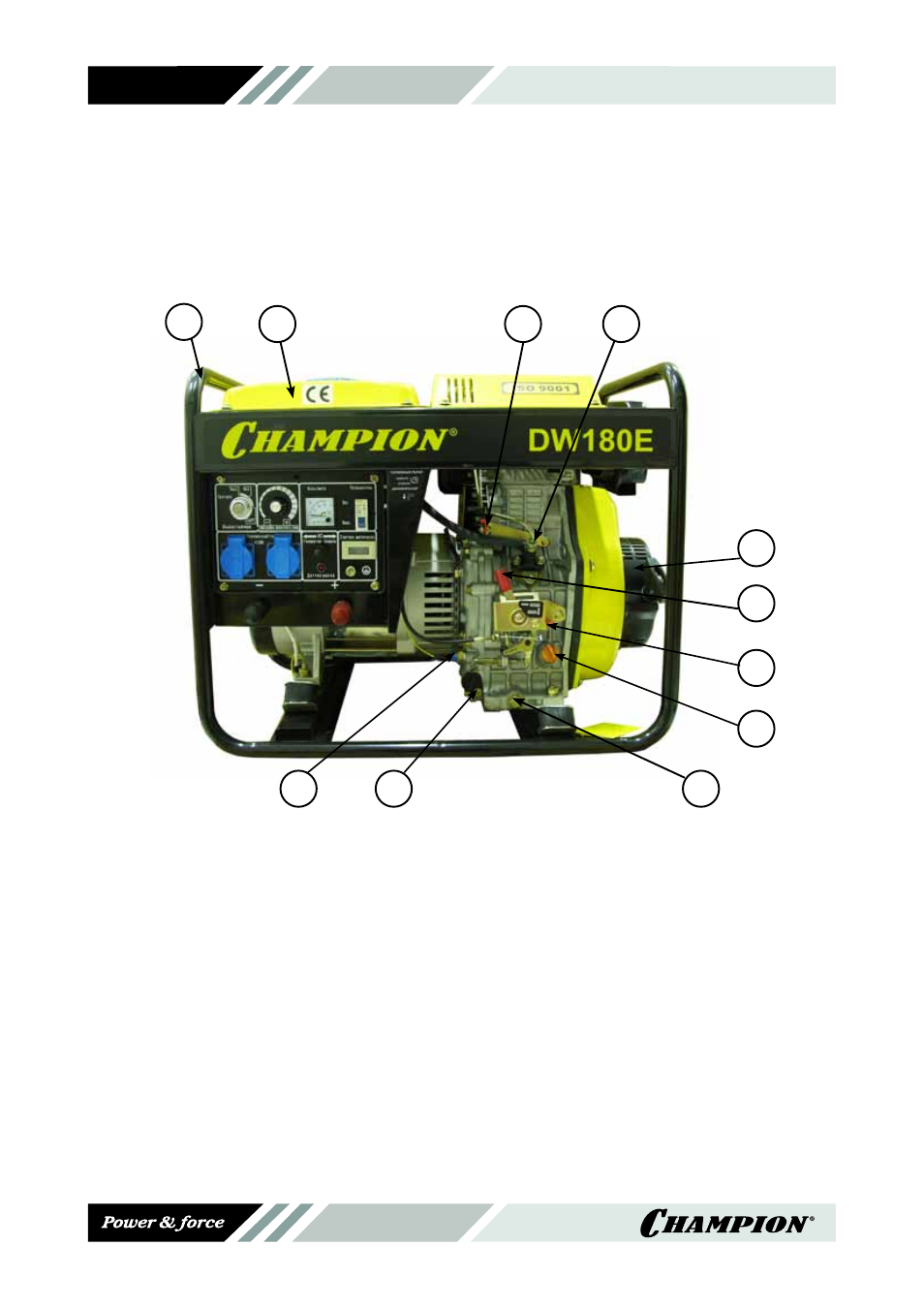

1. рама 2.Бак топливный 3.рычаг декомпрессора 4.Топливный насос
5.рычаг изменения оборотов двигателя 6.стартер ручной 7.рычаг выключения двигателя
8.крышка-щуп масляного картера 9.Пробка для слива масла 10. фильтр масляный
11.Датчик уровня масла.
Рис.1
