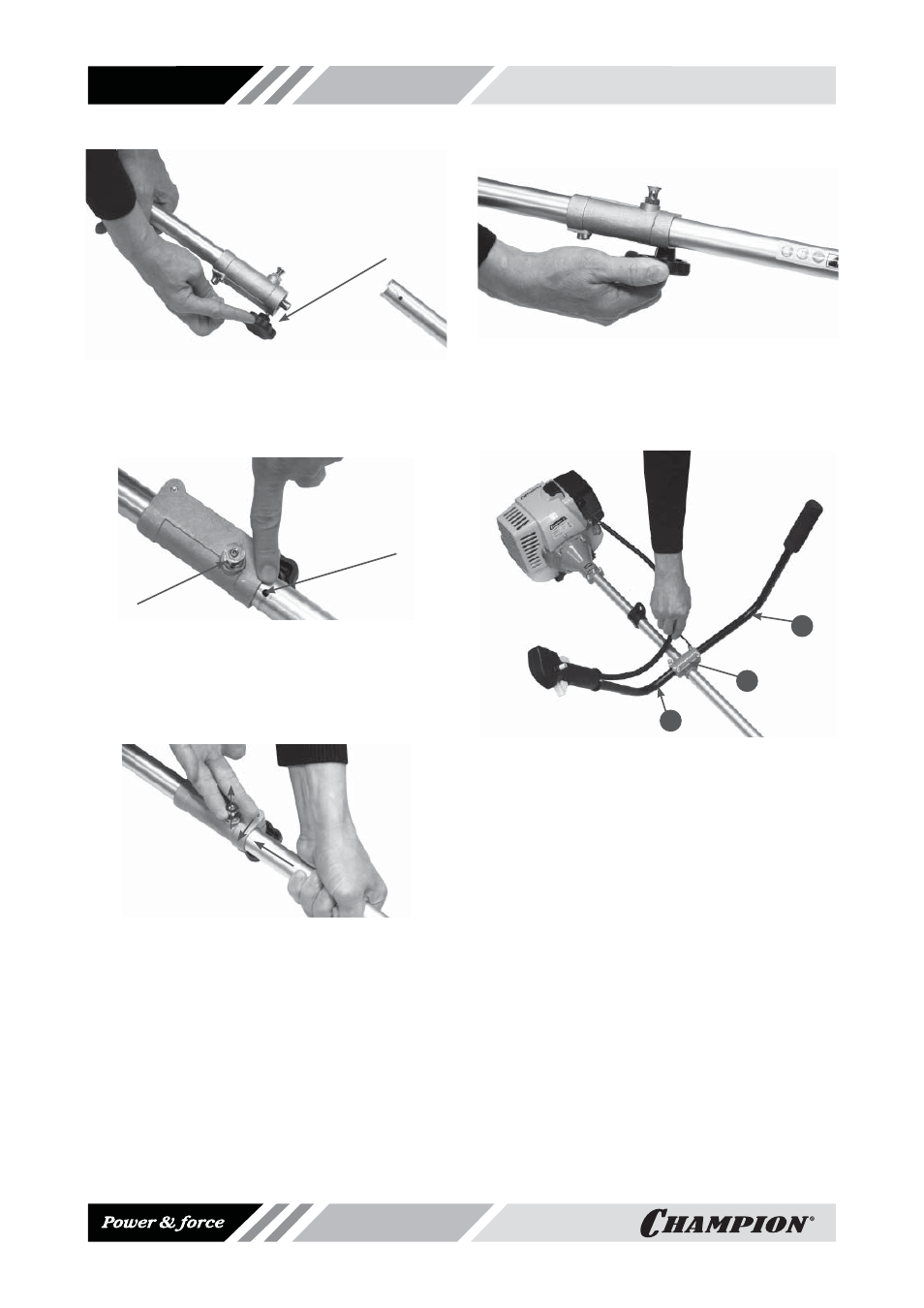

Рис.6
Ослабьте на соединительной муфте болт с
пластиковой гайкой (Рис.6).
Рис.7
Установите нижнюю часть штанги в соеди-
нительную муфту. Отверстие в штанге рас-
положите напротив стопорного болта на
муфте(Рис.7).
Рис.8
Отожмите стопорный болт вверх и, удержи-
вая его, задвиньте нижнюю половину штанги
в муфту. Отпустите стопорный болт и, слег-
ка поворачивая штангу, зафиксируйте болт
в отверстии штанги (Рис.8).
Рис.9
Закрутите болт с пластиковой гайкой, тем са-
мым обеспечивается плотность соединения.
A
B
C
Рис.10
Ослабьте болты кронштейна крепления ру-
кояток (А). Установите правую (В) и левую
(С) рукоятку в кронштейн на штангу. Закрути-
те болты кронштейна (Рис.10).
