8

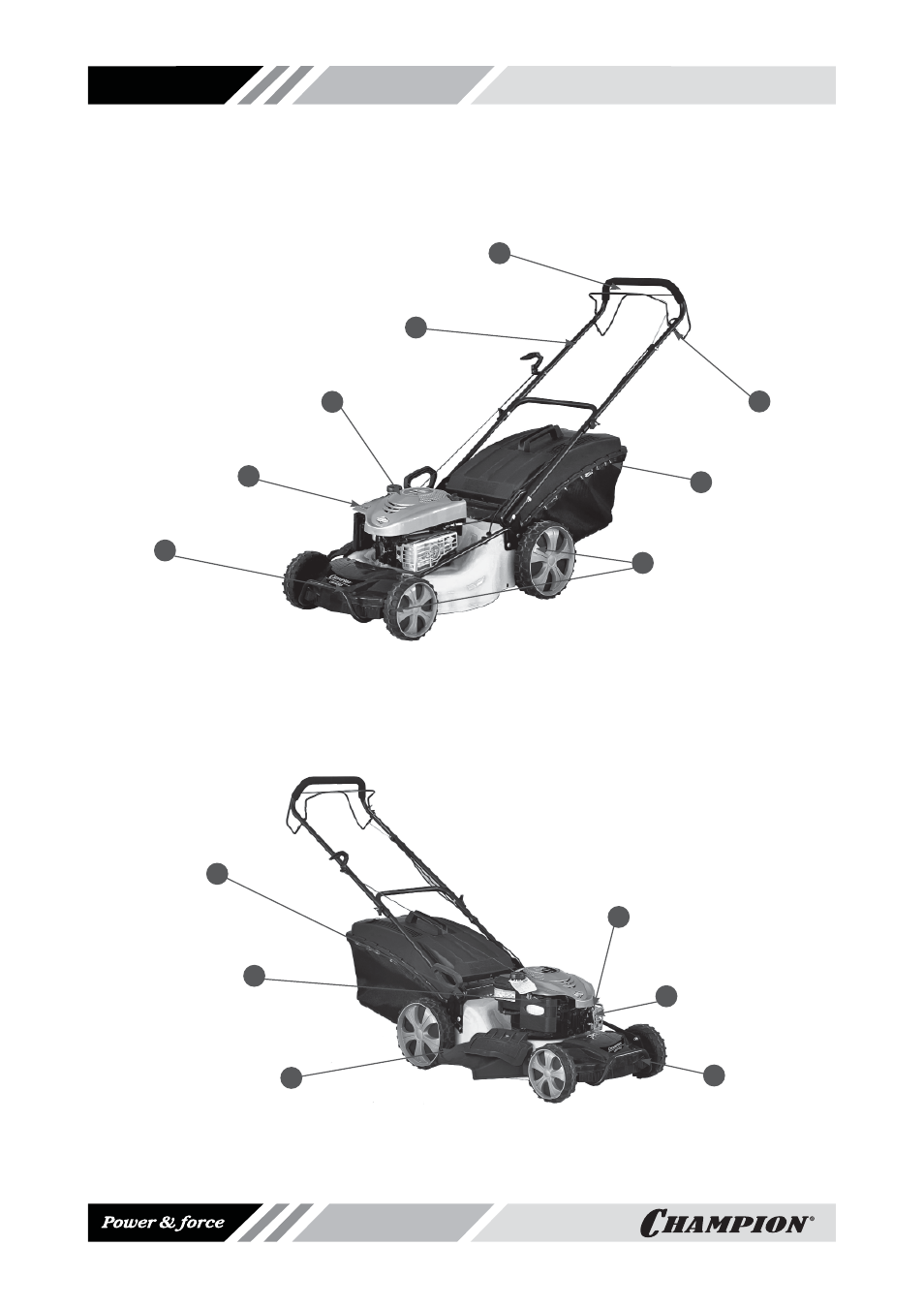

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ДЕТАЛЕЙ

И ОРГАНОВ УПРАВЛЕНИЯ

1

2

3

4

5

6

7

8

Рис.1

1.Корпус газонокосилки(дека) 2. Двигатель 3. Крышка топливного бака 4. Рама

5. Рычаг остановки двигателя с тросом управления.6.Рычаг привода хода с тросом управления

7. Травосборник 8.Колеса

1

2

3

4

5

6

Рис.2

1. Желоб для выброса травы 2. Маслозаливная горловина со щупом 3. Рычаг регулировки высоты

стрижки 4. Кнопка подкачки топлива (праймер) 5. Фильтр воздушный 6. Глушитель
