1
УКРАЇНА

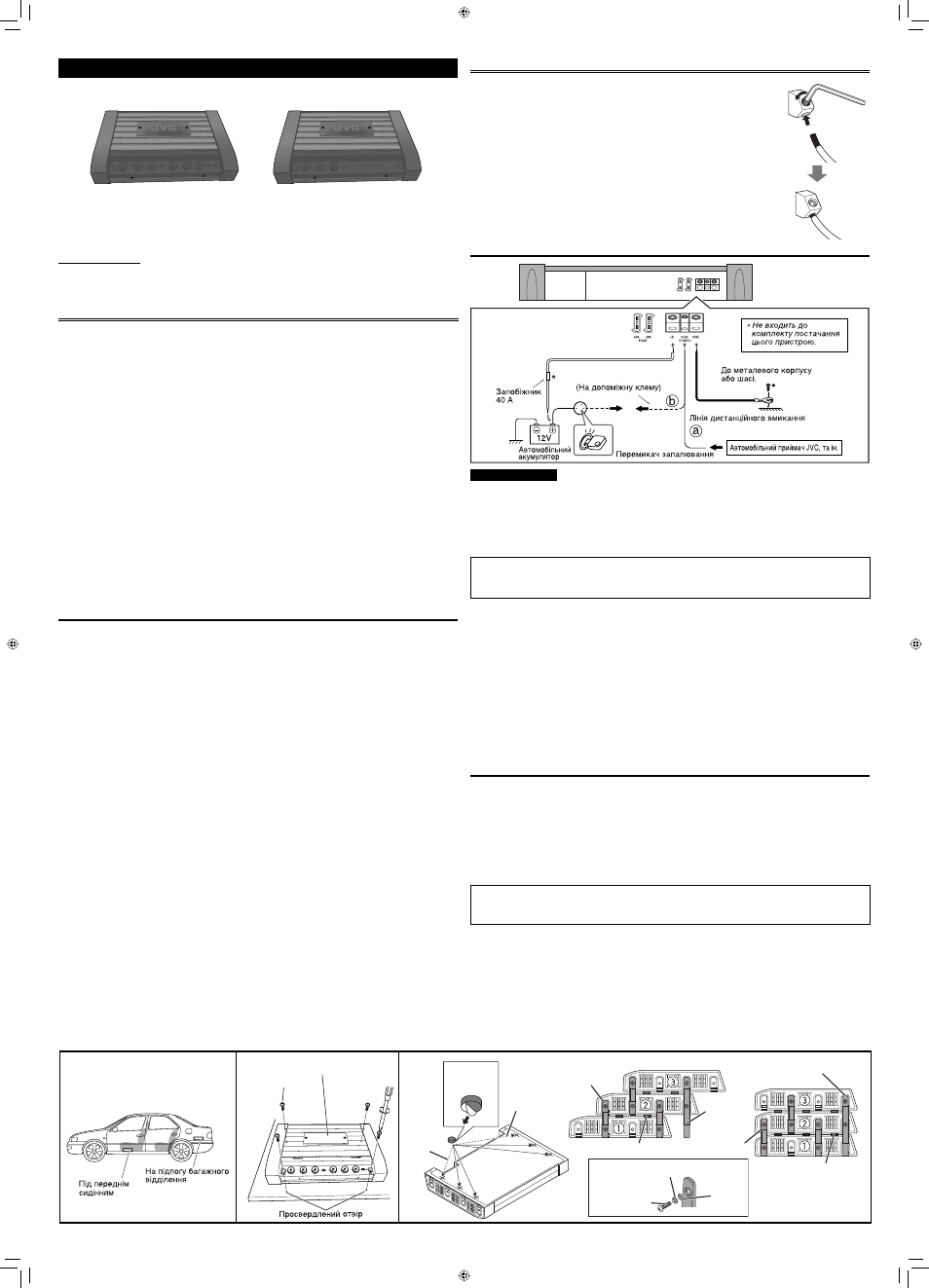

ВСТАНОВЛЕННЯ
Наведена нижче ілюстрація демонструє типовий процес встановлення. Проте необхідно
внести зміни у відповідності до типу автомобіля. У разі будь-яких запитань або потреби
у інформації щодо набору інструментів та спорядження, проконсультуйтеся у дилера
компанії JVC з продажу аудіопристроїв до автомобілів або з компанією, що постачає набір
інструментів та спорядження.
ЗАСТЕРЕЖЕННЯ І ПРИМІТКИ
Цей пристрій призначений для роботи під напругою 12 В постійного струму з
електричними системами, що мають заземлення ВІД’ЄМНОГО проводу.
• Даний пристрій використовує балансну безтрансформаторну схему підсилювання
(BTL), або, по-іншому, систему з плаваючим заземленням, тому завжди дотримуйтесь
наступного:
Не з’єднуйте клеми “
·” гучномовців між собою.
Не з’єднуйте клеми “
·” гучномовців з металевим корпусом або з шасі.
• Закрийте клеми, що не використовуються, ізоляційною стрічкою, щоб захистити їх від
короткого замикання.
• Якщо використовується подовжувальний провідник, він повинен бути як тільки можливо
більш товстим і коротким; місце з’єднання міцно обгорніть ізоляційною стрічкою.
• Переконайтеся у тому, що антена і проводи даного пристрою знаходяться на достатній
відстані одне від одного.
• У разі заміни плавких запобіжників використовуйте лише запобіжник на 40 A.
• Не дозволяйте часткам гравію, піску або металевим предметам потрапляти всередину
пристрою.
• Для забезпечення ефективного розсіювання теплоти періодично видаляйте накопичений пил.
• Довготривале прослуховування магнітофона, радіо, CD або цифрового аудіопрогравача
при високому рівні гучності звуку може розрядити акумулятор, якщо двигун виключений
або працює вхолосту.
• Даний пристрій стає дуже гарячим. Будьте обережні, не торкайтеся до нього, не тільки
коли він працює, але і деякий час після цього.
ЗАБОРОНЯЄТЬСЯ розбиратипристрій, оскільки всередині не має частин,
обслуговування яких може здійснюватися користувачем.
ЗАСТЕРЕЖЕННЯ!
Для запобігання короткому замиканню при виконанні з’єднань, відключить від’ємну
клему акумулятора
.
• У разі використання шнура живлення (який був придбаний окремо), обов’язково
встановіть запобіжник на 40 А поруч з акумулятором, як зазначено на малюнку.
• Підключайте провідник (шнур живлення), що безпосередньо сполучається з джерелом
напруги, до клеми “
ª” акумулятора тільки після виконання всіх інших з’єднань.
Для з’єднання з кожною клемою
POWER треба використовувати наступні типи дроту.
• +
B і GND: поперечний переріз від 8 мм
2
до 21 мм
2
• REM: поперечний переріз від 0,8 мм
2
до 8 мм
2
• При виникненні питань, що стосуються товщини шнура живлення та ін., звертайтеся до
дилера компанії JVC з продажу аудіопристроїв до автомобілів.
a Якщо автомобільний приймач JVC обладнаний проводом дистанційного
вмикання
, з’єднайте його з клемою REM даного пристрою.
b У разі підключення пристрою без проводу дистанційного вмикання, з’єднайте
допоміжну схему вмикання з перемикачем запалення автомобіля. В цьому випадку
при вмиканні і вимиканні приймача може виникати шум. Щоб шум не виникав, не
вмикайте і не вимикайте приймач окремо. Можна вмикати і вимикати автомобільний
приймач одночасно з перемикачем запалення.
Якщо
індикатор POWER/PROTECTOR загорається червоним, це свідчить про
неправильне прокладання або з’єднання проводів гучномовців (див. “ПОШУК ТА
УСУНЕННЯ НЕСПРАВНОСТЕЙ” на стор. 3). Переконайтеся у правильності підключення
проводів гучномовців і інших з’єднань.
КЛЕМНІ З’ЄДНАННЯ
При виконанні клемних з’єднань…
1
Зніміть з шнура шар вінілової ізоляції довжиною від
7 мм до
10 мм і оголіть внутрішній провідник.
2
За допомогою гайкового ключа, що входить до комплекту,
ослабте гвинт і вставте провідник в отвір клеми. Потім
закрутіть гвинт, щоб закріпити провідник
.
Примітка
• Оголений провідник повинен мати довжину від 7 мм до 10 мм.
– Якщо він буде коротший, це може призвести до слабкої провідності.
– Якщо він буде довший, це може викликати коротке замикання.
• Користуйтеся відповідним гайковим ключем для кожної клеми.
– 4 мм: клема +B і клема GND
– 3 мм: REM-рознімання та рознімання гучномовців
ДЖЕРЕЛО ЖИВЛЕННЯ
АКУСТИЧНІ
СИСТЕМИ
Завжди дотримуйтесь наступних зауважень:
• Забороняється приєднувати клеми “
·” гучномовців до спільної точки.
• У випадку, коли провідник заземлення є спільним як для лівого/правого, так і
переднього/заднього гучномовців, даний пристрій не може бути застосовано. Для
застосування потрібно незалежне прокладання проводів до кожного гучномовця. Якщо
таке трапилось, переробіть електропроводку.
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω (від 4 Ω до 8 Ω: при з’єднанні у
мостовому режимі).
• Використовуйте гучномовці, потужність яких відповідає потужності даного пристрою.
Для з
’єднання з кожною клемою SPEAKER OUTPUT треба використовувати наступні
типи дроту
.
Nоперечний
переріз від 0,8 мм
2
до 8 мм
2
Для KS-AX6604:
При підключенні 4 гучномовців до пристрою, поєднані сигнали (передніх і задніх
гучномовців) передаються через гнізда PRE OUT.
Для KS-AX5602:
Вхідні сигнали передаються через гнізда PRE OUT.
A Слід встановлювати пристрій на стійкій поверхні, наприклад, на підлозі багажника або
під переднє сидіння.
• Оскільки пристрій виділяє тепло, не встановлюйте його біля легкозаймистих
об’єктів. Крім цього, не встановлюйте його у місці, де є перешкоди для розсіювання
теплоти.
• Не встановлюйте пристрій у місцях, що нагріваються: біля радіатора, вихлопної
труби або у ізольованих місцях, наприклад, під оздобленням салону автомобіля, яке
запобігає розсіюванню тепла від пристрою.
• При встановленні пристрою під переднє сидіння, переконайтесь, що налаштування
положення сидіння не пошкодить електропроводку пристрою.
B При встановленні пристрою використовуйте тільки гвинти, що входять до комплекту.
При використанні інших гвинтів існує небезпека від’єднання пристрою або
пошкодження внутрішніх деталей.
• При свердленні отворів в багажнику для встановлення пристрою, переконайтесь,
що існує достатньо вільного місця, щоб не просвердлити бензобак.
• Перш ніж монтувати пристрій, зніміть кришку відсіку управління (див. “ОРГАНИ
КЕРУВАННЯ” на стор. 3).
• Щоб зняти та розвернути на 180 градусів пластину з логотипом, використовуйте
гайковий ключ (3 мм), що входить до комплекту постачання.
C При застосуванні більше одного підсилювача JVC ви можете змонтувати їх в один
блок (але не більше трьох) двома способами за допомогою кронштейнів, гвинтів та
шайб, що додаються: горизонтально X або вертикально Y. Найнижчий підсилювач (1)
треба змонтувати одразу після етапу B.
• Перш ніж монтувати підсилювачі в один блок, вставте на контакти “+” знизу
підсилювачів 2 та 3 прокладки, що додаються.
• Закріпіть підсилювачі з обох боків відповідними кронштейнами, як показано на
схемі. Кронштейни (L) використовуються лише для підсилювача 3.
• Перш ніж монтувати підсилювачі у блок X, підключіть блок живлення (див.
“ДЖЕРЕЛО ЖИВЛЕННЯ”) та гучномовці (див. “ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ” на
стор. 2).
• Рекомендується монтувати підсилювачі у блок X, бо це додає зручності
користуванню пультами керування на кожному підсилювачі.
Дякуємо за придбання продукції JVC. Перед роботою уважно ознайомтеся з усіма
інструкціями; досягти найкращої роботи пристрою можна тільки добре розуміючи їх.
Для безпеки...
• Не слід занадто підвищувати рівень гучності, оскільки при цьому приглушуються зовнішні
звуки і керування машиною стає небезпечним.
• Зупиняйте машину перед виконанням будь-яких складних операцій.
A
B
C
X
Y
Пластина з логотипом (з
можливістю від’єднання)
Низ
прокладки
Гвинт (φ 4 × 20 мм)
Тільки
вертикальне
монтування
Y
Кронштейн (L)
Кронштейн (L)
Кронштейн (S)
Кронштейн (S)
Прокладка
Прокладка
Низ
Шайба
(M4)
Пружинна шайба
(M4)
Гвинт
(M4 × 12 мм)
KS-AX6604
KS-AX5602
Тільки
вертикальне
монтування Y
