24
Дополнительная подготовка

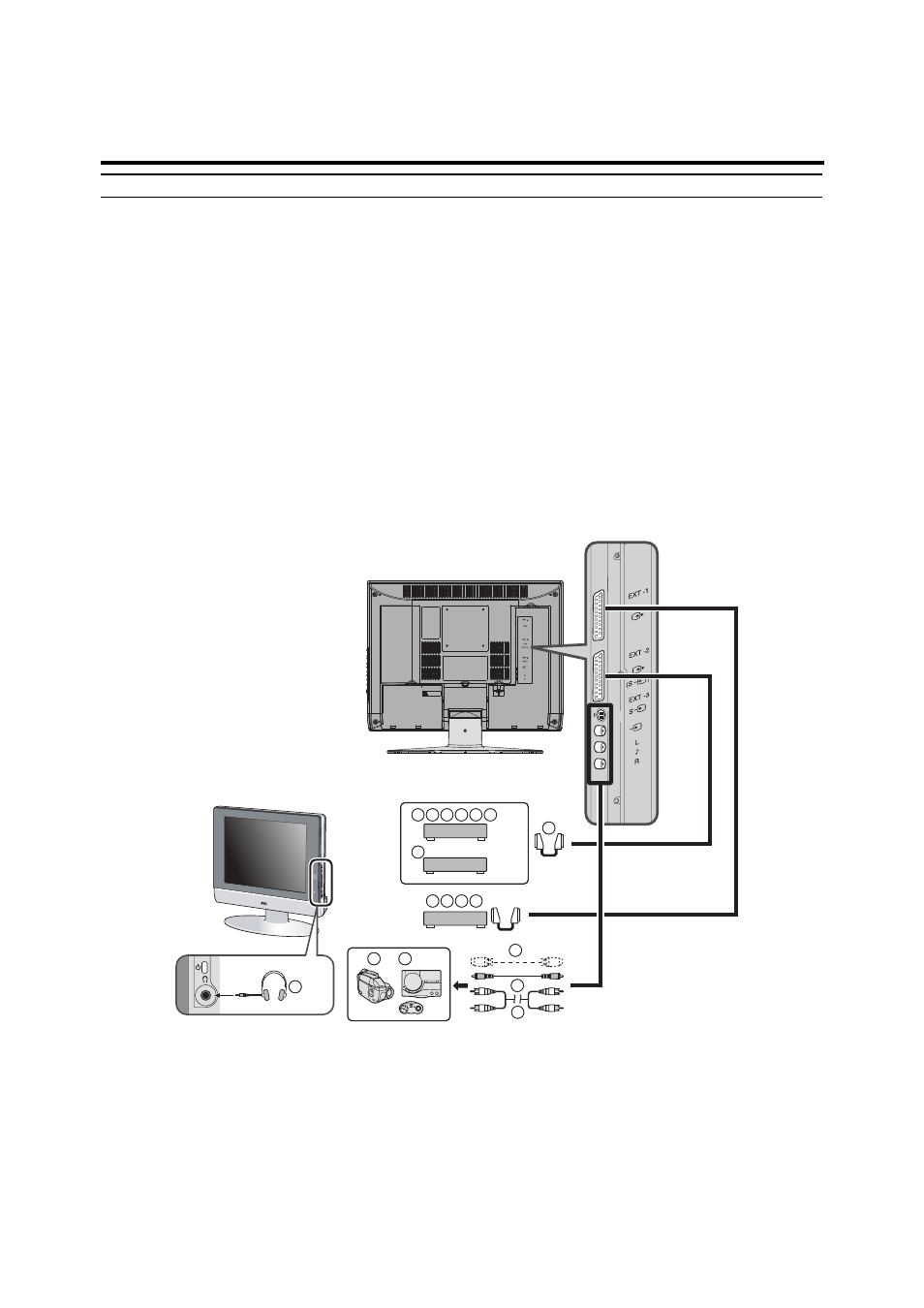

Подключение внешнего оборудования
Подключайте к телевизору оборудование, используя
надлежащие разъемы на передней и задней панелях.
Перед подключением оборудования выполните
представленные ниже действия.
• Ознакомьтесь с инструкциями, прилагаемыми к
оборудованию. В зависимости от оборудования метод
подключения может отличаться от представленного
на схеме. Кроме того, может потребоваться внести
изменения в настройки оборудования в зависимости
от метода подключения.
• Выключите все оборудование, включая телевизор.
• В разделе «Технические характеристики» на стр. 30
представлены параметры внешних разъемов. При
подключении оборудования, не указанного в
следующей схеме подключений, см. таблицу, чтобы
выбрать подходящий внешний разъем.
• Кабели для подключения в комплект поставки не
входят.
1. Видеомагнитофон (композитный сигнал).
2. Видеомагнитофон (композитный сигнал/сигнал S-
VIDEO).
3. Декодер.
4. DVD-проигрыватель (композитный сигнал/сигнал
S-VIDEO).
5. DVD-проигрыватель (композитный сигнал/сигнал
RGB).
6. Телевизионная игровая приставка (композитный
сигнал/сигнал RGB).
7. Телевизионная игровая приставка (композитный
сигнал/сигнал S-VIDEO).
8. Наушники.
9. Видеокамера (композитный сигнал/сигнал S-
VIDEO).
10. SCART-кабель.
11. Видеокабель.
12. Кабель S-VIDEO.
13. Аудиокабель.
8
9 7
12
2
3
4 5 6 7 8
1 3 5 6
10
11
13
