Передний
динамик
(левый/правый)
Задний
динамик
(левый/правый)
Линейный
выход
(задний)
Сабвуфер
Линейный выход (задний)
или выход сабвуфера
Линейный
выход
(передний)
Система низкочастотных динамиков
Система с 2 низкочастотными динамиками (2 усилителя)
Система с 2 низкочастотными динамиками
Система с 5 динамиками и низкочастотным динамиком
—5.1-канал (3 усилителя)
Используйте низкочастотные динамики с полным сопротивлением от 4 Ω до 8 Ω.
Сабвуфер
Линейный выход (задний)
или выход сабвуфера
Сабвуфер
Сабвуфер
Линейный выход (задний)
или выход сабвуфера
Выход
сабвуфера
Линейный выход
(центральный)
Центральный динамик
Сабвуфер
Необходимо учитывать следующие примечания:
• Не подключайте выводы “
·” динамиков к общей точке.
• Устройство нельзя использовать, если для подключения обоих левого/правого и переднего/
заднего динамиков применяется один и тот же провод. Всегда используйте отдельные
провода для каждого динамика. В этом случае заново выполните монтажные соединения.
• Используйте динамики с полным сопротивлением от 2 Ω до 8 Ω.
• Подключайте к устройству только динамики, имеющие достаточную мощность.
АКУСТИЧЕСКИЕ СИСТЕМЫ
*
1
Кабели с разъемами RCA (не прилагаются в комплекте поставки данного устройства)
*
2
Убедитесь в том, что линейный вывод приемника подключен к левому (L/MONO)
гнезду данного устройства.
Автомобильный
приемник JVC и т. п.
Сабвуфер
Примечание
Схема подключения зависит от числа динамиков в автомобиле. Ознакомьтесь со
следующими схемами и выберите подходящее подключение.
Перед подключением.
• Надежно соедините все части. При неплотном соединении вследствие контактного
сопротивления и. т. п. тепло проникает наружу, что может привести к несчастному
случаю. В качестве защитного покрытия проводов используйте изоляционную ленту и
протяните их под ковриками автомобиля.
Подключите линейный выход приемника к входным разъемам INPUT данного
устройства с помощью кабелей с разъемами RCA (не прилагаются в комплекте
поставки данного устройства).

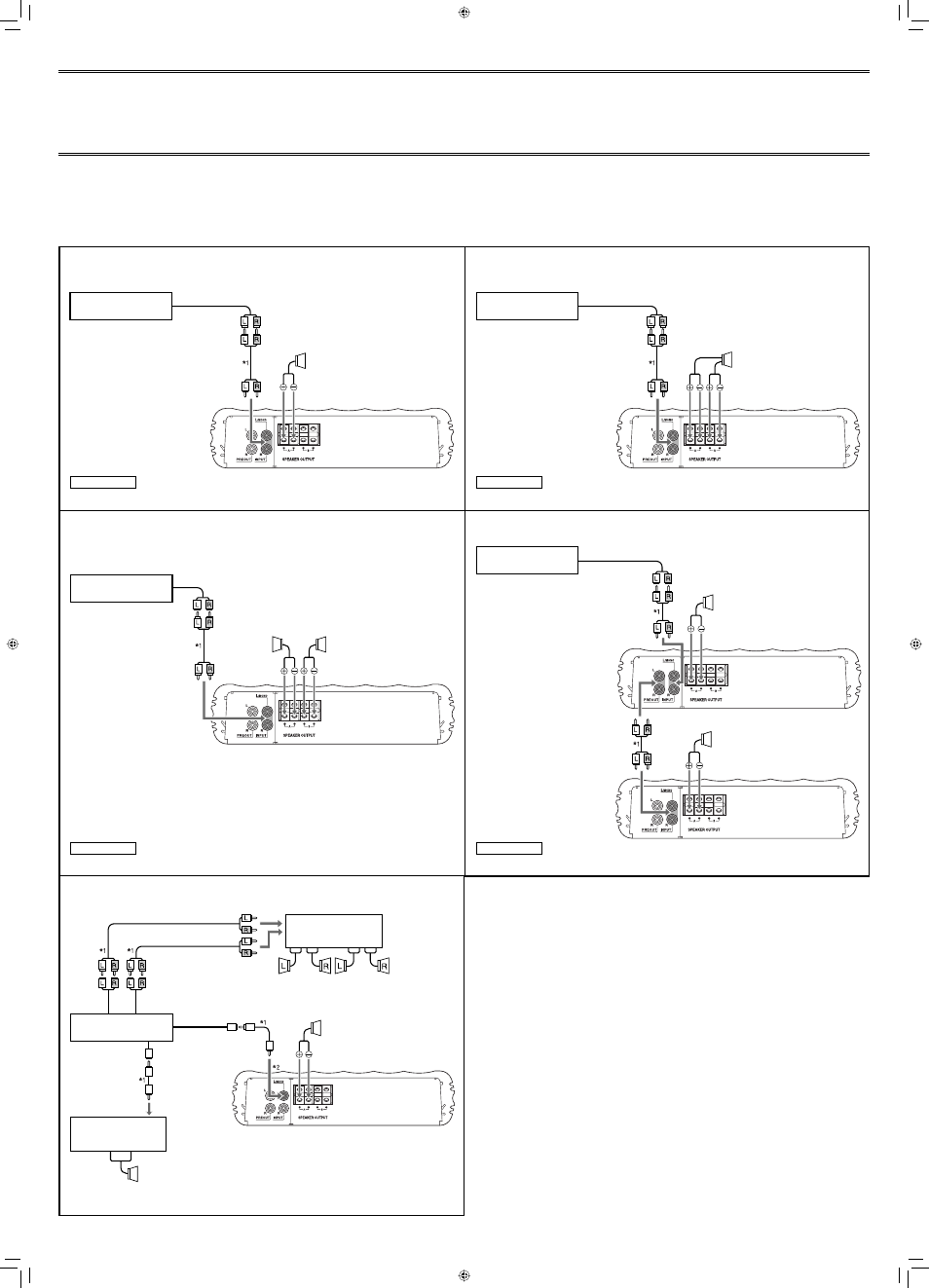

ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Подача входных сигналов осуществляется через выходы предусилителя PRE OUT.
Система низкочастотных динамиков (2-канальный выход)
Сабвуфер
Линейный выход (задний)
или выход сабвуфера
Используйте низкочастотные динамики с полным сопротивлением от 4 Ω до 8 Ω.
Усилитель мощности
JVC и т. п.
(продается отдельно)
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Примечание
Примечание
Усилитель мощности
JVC и т. п.
(продается отдельно)
Используйте низкочастотные динамики с полным сопротивлением от 2 Ω до 8 Ω.
Примечание
