Названия и функциональное
назначение каждого элемента

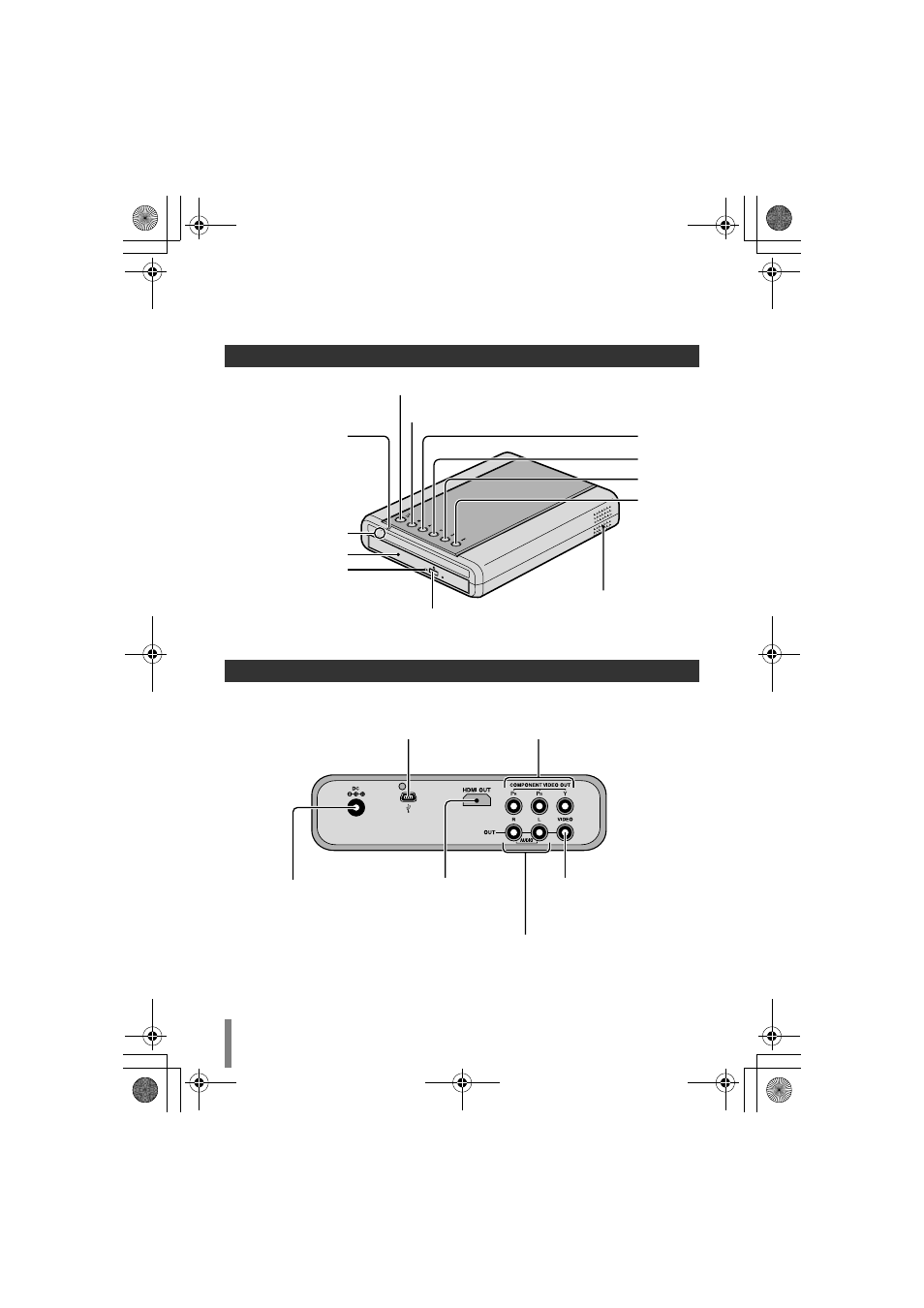

Передняя и верхняя панели
Задняя панель
Питание (вкл./выкл.)
Стоп
Воспроизведение
Пауза
Пропуск
назад
Пропуск
вперед
Вентиляционные отверстия
Не блокируйте эти
вентиляционные отверстия.
Индикатор доступа
Лоток
Датчик пульта
дистанционного
управления
Индикатор питания
Питание включено:
оранжевый
Кабель USB
подключен: зеленый
Для подключения к разъемам
компонентного видеовхода
телевизора (стр. 13)
Для подключения к камере Everio (стр. 14)
Для подключения к компьютеру (стр. 16)
Для подключения
сетевого адаптера
переменного тока
Для подключения к разъемам
аудиовхода телевизора (стр. 13)
Для подключения к
терминалу HDMI
видеовхода телевизора
(стр. 12)
Для подключения к
разъемам видеовхода
телевизора (стр. 13)
