Страница 3: Montaj, Uyarilar
3
KW-XR411
Montaj/Ba∂lantΩ ElkitabΩ
ﻝﺎﺼﺗﺍ/ ﺐﺼﻧ یﺎﻤﻨﻫﺍﺭ ﻪﭼﺮﺘﻓﺩ
TÜRKÇE /
ﻰﺳﺭﺎﻓ
TR, PE
MONTAJ /
ﺐﺼﻧ
Konsol montajı /
ﺩﺭﻮﺒﺷﺍﺩ ﺭﺩ ﻥﺩﺮﻛ ﺐﺼﻧ
• Kısa devreleri önlemek için:
– Akünün negatif terminalini sökün ve cihazı takmadan önce tüm elektrik bağlantılarını yapın.
– KULLANILMAYAN kabloların terminallerini bantlayın.
• Üniteyi geri taktıktan sonra ünitenin, taşıt şasisine toprak bağlantısını yapmayı unutmayın.
• Sigortayı değiştirmek gerektiğinde, belirtilen sınıftan bir sigortayla değiştirin.
• Maks. 50 W’tan güçlü hoparlörleri bağlayın (empedans: 4 Ω ila 8 Ω). Aksi
durumda, <AMP GAIN> ayarını değiştirin. (TALİMATLAR’ın 17. sayfasına
bakın).
• Isı gidericisi, kullanımdan sonra çok ısınır. Üniteyi sökerken ısı gidericisine
dokunmamaya dikkat edin.
:ﻩﺎﺗﻮﻛ ﻝﺎﺼﺗﺍ ﺯﺍ یﺮﻴﮔﻮﻠﺟ یﺍﺮﺑ
•
.ﺪﻴﻫﺩ ﻡﺎﺠﻧﺍ ﻩﺎﮕﺘﺳﺩ ﺐﺼﻧ ﺯﺍ ﻞﺒﻗ ﺍﺭ ﯽﻗﺮﺑ ﺕﻻﺎﺼﺗﺍ ﻪﻴﻠﻛ ﻭ ﺪﻴﻨﻛ ﻊﻄﻗ ﺍﺭ یﺮﺗﺎﺑ ﯽﻔﻨﻣ ﻝﺎﻨﻴﻣﺮﺗ –
.ﺪﻴﻧﺎﺷﻮﭙﺑ ﻖﻳﺎﻋ ﺭﺍﻮﻧ ﺎﺑ ﺍﺭ ﻩﺪﺸﻧ ﻩﺩﺎﻔﺘﺳﺍ یﺎﻫ ﻝﺎﻨﻴﻣﺮﺗ –
.ﺪﻴﺋﺎﻤﻧ ﺭﺍﺮﻗﺮﺑ ﹰﺍﺩﺪﺠﻣ ﻭﺭﺩﻮﺧ ﯽﺳﺎﺷ ﺎﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ ﻪﻧﺪﺑ ﻝﺎﺼﺗﺍ ﹰﺎﻤﺘﺣ ﺐﺼﻧ ﺯﺍ ﺪﻌﺑ
•
.ﺪﻴﻨﻛ ﺾﻳﻮﻌﺗ ﻩﺪﺷ ﺺﺨﺸﻣ ﻉﺍﻮﻧﺍ ﺯﺍ ﯽﻜﻳ ﺎﺑ ﺍﺭ ﺯﻮﻴﻓ
•
ﺖﻟﺎﺣ ،ﺕﺭﻮﺻ ﻦﻳﺍ ﺮﻴﻏ ﺭﺩ .(ﻢﻫﺍ ٨ ﺎﺗ ﻢﻫﺍ ۴ ﺲﻧﺍﺪﭙﻣﺍ) ﺪﻴﻨﻛ ﻞﺻﻭ ﺍﺭ ﺪﺷﺎﺑ ﺕﺍﻭ ۵٠ ﻥﺎﻧﺁ ﺕﺭﺪﻗ ﺮﺜﻛﺍﺪﺣ ﻪﻛ ﯽﻳﺎﻫﻮﮔﺪﻨﻠﺑ
•
(ﺪﻴﻨﻴﺒﺑ ﺍﺭ ١٧ ﻪﺤﻔﺻ ﺎﻫ ﻞﻤﻌﻟﺍ ﺭﻮﺘﺳﺩ) .ﺪﻴﻫﺩ ﺮﻴﻴﻐﺗ ﺍﺭ <AMP GAIN>
.ﺪﻴﻨﻜﻧ ﺲﻤﻟ ﺍﺭ ﻥﺁ ﻩﺎﮕﺘﺳﺩ ﻥﺩﺮﻛ ﺝﺭﺎﺧ ﻡﺎﮕﻨﻫ ﻪﻛ ﺪﻴﺷﺎﺑ ﺐﻇﺍﻮﻣ .ﺩﻮﺷ ﯽﻣ ﻍﺍﺩ ﺕﺪﺸﺑ ﯽﺗﺭﺍﺮﺣ ﻚﻨﻴﺳ ،ﻩﺩﺎﻔﺘﺳﺍ ﺯﺍ ﺪﻌﺑ
•
12 V DC, NEGATİF şase /
ﻦﻴﻣﺯ ﯽﻔﻨﻣ ،
DC
ﺖﻟﻭ ١٢
Araç sistemine /
ﻞﻴﺒﻣﻮﺗﺍ ﻢﺘﺴﻴﺳ ﻪﺑ
Aracınıza uygun montaj kitleri gerekir. /
.ﺪﻴﻨﻛ ﻪﻴﻬﺗ ﺍﺭ ﺩﻮﺧ ﻞﻴﺒﻣﻮﺗﺍ ﺹﻮﺼﺨﻣ ﺐﺼﻧ ﺖﻴﻛ ﺪﻳﺎﺑ
Aracınızdaki akü sistemini kontrol edin /
ﺪﻴﻨﻛ ﯽﺳﺭﺮﺑ ﺍﺭ ﺩﻮﺧ ﻞﻴﺒﻣﻮﺗﺍ یﺮﺗﺎﺑ
UYARILAR /
ﺎﻫﺭﺎﻄﺧﺍ

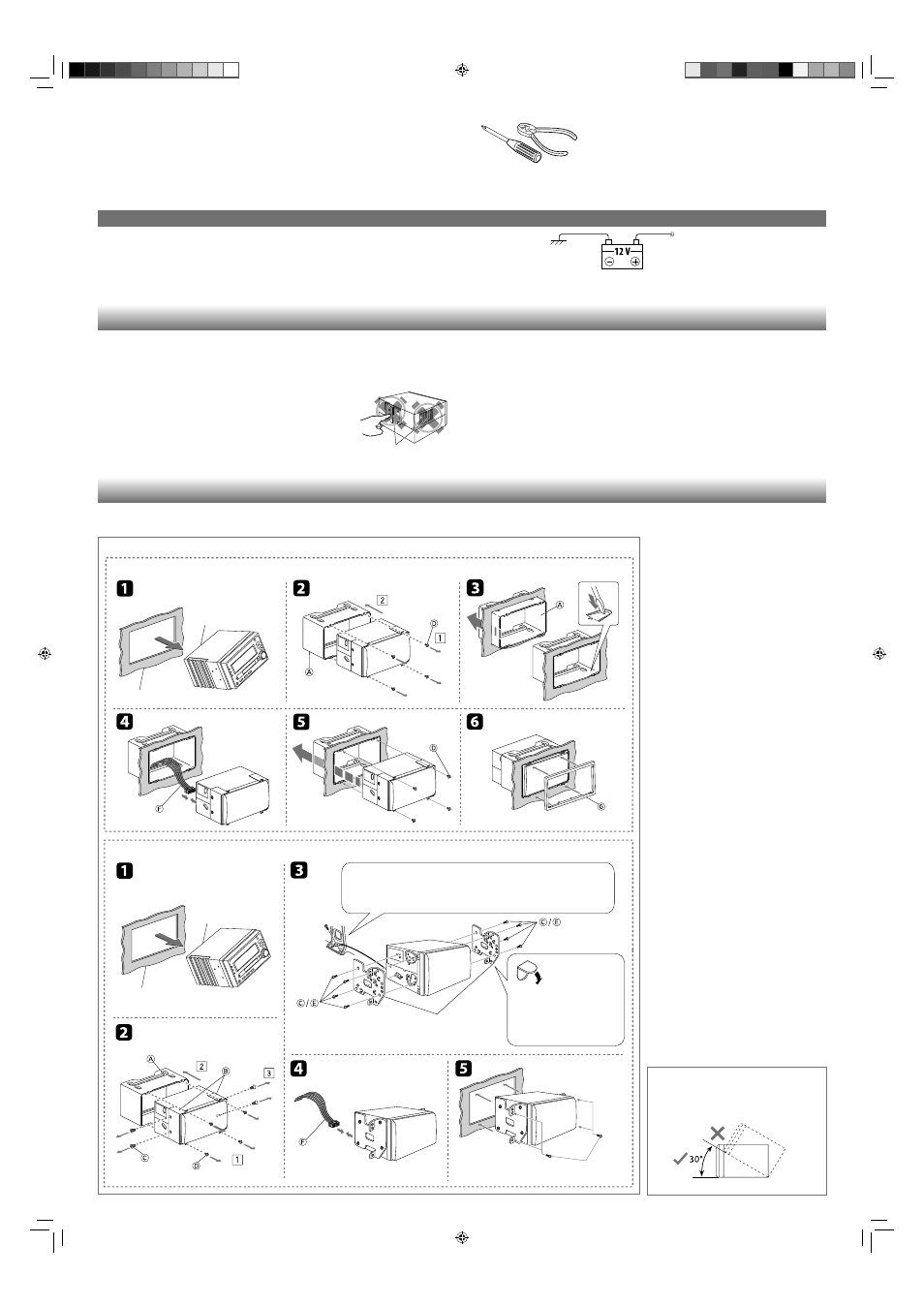

Tipik bir montaj, aşağıdaki şemada gösterilmektedir. Montaj kitleri hakkında sorularınız varsa, JVC otomobil
müzik sistemi bayiinize veya kit tedarik eden bir firmaya başvurun.
Isı gidericisi /
ﻲﺗﺭﺍﺮﺣ ﻚﻨﻴﺳ
ﺎﻫ ﻩﺪﻨﺷﻭﺮﻓ ﺯﺍ ﺪﻳﺭﺍﺩ ﻰﻟﺍﻮﺳ ﺎﻳ ﺕﺎﻋﻼﻃﺍ ﻪﺑ ﺝﺎﻴﺘﺣﺍ ﺐﺼﻧ ﺎﻫ ﺖﻴﻛ ﻩﺭﺎﺑﺭﺩ ﺮﮔﺍ .ﺪﻫﺩ ﻲﻣ ﻥﺎﺸﻧ ﺍﺭ ﻲﻟﻮﻤﻌﻣ ﺐﺼﻧ ﻚﻳ ﺮﻳﺯﺮﻳﻮﺼﺗ
.ﺪﻴﺳﺮﭙﺑ ﺎﻫ ﺖﻴﻛ ﻩﺪﻨﻫﺩ ﻪﻳﺍﺭﺍ ﻪﻧﺎﺧﺭﺎﻛ ﺎﻳ JVC ﻞﻴﺒﻣﻮﺗﺍ ﻂﺒﺿ ﻮﻳﺩﺍﺭ
Üniteyi 30°’den daha küçük bir açıda monte edin.
.ﺪﻴﻳﺎﻤﻧ ﺐﺼﻧ ﻪﺟﺭﺩ ٣٠ ﺯﺍ ﺮﺘﻤﻛ یﺍ ﻪﻳﻭﺍﺯ ﺎﺑ ﺍﺭ ﻩﺎﮕﺘﺳﺩ
Parça listesi/
ﺕﺎﻌﻄﻗ ﺖﺴﻴﻟ
A Yarım kızak (sevkiyatta ana üniteye montelenmiş
haldedir) /
ﻩﺩﺯ ﺎﺟ ﻪﻧﺎﺧﺭﺎﻛ ﺯﺍ ﻝﺎﺳﺭﺍ ﻡﺎﮕﻨﻫ ﯽﻠﺻﺍ ﻩﺎﮕﺘﺳﺩ ﺭﺩ)
ﺵﻮﭘﻭﺭ
(×1)
(ﺖﺳﺍ ﻩﺪﺷ
B Destek (sevkiyatta ana üniteye montelenmiş
haldedir) /
ﺯﺍ ﻝﺎﺳﺭﺍ ﻡﺎﮕﻨﻫ ﯽﻠﺻﺍ ﻩﺎﮕﺘﺳﺩ ﺭﺩ) ﯽﻟ ﻼﻫ ﻪﻳﺎﭘ
(×2)
(ﺖﺳﺍ ﻩﺪﺷ ﻩﺩﺯ ﺎﺟ ﻪﻧﺎﺧﺭﺎﻛ
C* Yeni gömme vidalar—M5 × 8 mm /
(×8)
(ﺮﺘﻣ ﯽﻠﻴﻣ ٨
×
M5
) ﺭﺍﺩ ﺦﭘ ﺖﺨﺗ یﺎﻬﭽﻴﭘ
D* Yuvarlak başlı vidalar—M2.6 × 3 mm /
(×4)
(ﺮﺘﻣ ﯽﻠﻴﻣ ٣
×
M2,6
) ﺩﺮﮔ ﺮﺳ یﺎﻬﭽﻴﭘ
E Yuvarlak başlı vidalar—M5 × 8 mm /
(×8)
(ﺮﺘﻣ ﯽﻠﻴﻣ ٨
×
M5
) ﺩﺮﮔ ﺮﺳ یﺎﻬﭽﻴﭘ
F Elektrik kablosu /
ﻕﺮﺑ ﻢﻴﺳ
(×1)
G Çerçeve plakası /
ﯽﺗﺎﻨﻴﺋﺰﺗ ﺶﻛﻭﺭ
(×1)
*
Bu vidalardan dört tanesi sevkiyat sırasında
ana üniteye montelenmiş haldedir. Bu vidaları
gerekirse montajda kullanmak üzere saklayın. /
ﻪﺑ ﻪﻧﺎﺧﺭﺎﻛ ﺯﺍ ﻝﺎﺳﺭﺍ ﻡﺎﮕﻨﻫ ﺎﻬﭽﻴﭘ ﻦﻳﺍ ﺯﺍ ﺩﺪﻋ ﺭﺎﻬﭼ
*
ﺎﻬﭽﻴﭘ ﻡﻭﺰﻟ ﺕﺭﻮﺻ ﺭﺩ .ﺪﻧﺍ ﻩﺪﺷ ﻪﺘﺴﺑ ﯽﻠﺻﺍ ﻩﺎﮕﺘﺳﺩ
.ﺪﻳﺭﺍﺪﻬﮕﻧ ﺐﺼﻧ ﺭﺩ ﻩﺩﺎﻔﺘﺳﺍ یﺍﺮﺑ ﺍﺭ
(A) Ürünle birlikte gelen manşonla kurulum /
ﻩﺪﺷ ﻪﺋﺍﺭﺍ ﺏﺎﻗ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﺐﺼﻧ
Otomobilde önceden
kurulu olan ses sistemi /
ﺭﺩ ﺍﺪﺘﺑﺍ ﺯﺍ ﻪﻛ ﯽﺗﻮﺻ ﻢﺘﺴﻴﺳ
ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﻞﻴﺑﻮﻣﻮﺗﺍ
Otomobilde önceden
kurulu olan ses sistemi /
ﺭﺩ ﺍﺪﺘﺑﺍ ﺯﺍ ﻪﻛ ﯽﺗﻮﺻ ﻢﺘﺴﻴﺳ
ﺖﺳﺍ ﻩﺪﺷ ﺐﺼﻧ ﻞﻴﺑﻮﻣﻮﺗﺍ
Ön pano /
ﻞﻴﺒﻣﻮﺗﺍ ﺩﺭﻮﺒﺷﺍﺩ
Ön pano /
ﻞﻴﺒﻣﻮﺗﺍ ﺩﺭﻮﺒﺷﺍﺩ
Takma desteğinde engelleyici bir
çıkıntı varsa bükerek düzleştirin. /
ﺩﻮﺟﻭ ﺖﺴﺑ یﻭﺭ ﺭﺩ ﻢﺣﺍﺰﻣ ﻪﺒﻟ ﺮﮔﺍ
.ﺪﻴﻨﻛ ﻑﺎﺻ ﺍﺮﻧﺍ ﻥﺩﺮﻛ ﺎﺗ ﺎﺑ ﺩﺭﺍﺩ
Otomobilden çıkarılan vida /
ﻞﻴﺒﻣﻮﺗﺍ ﺯﺍ ﻩﺪﺷ ﺯﺎﺑ ﭻﻴﭘ
Otomobilden çıkarılmış takma desteği /
ﺖﺳﺍ ﻩﺪﺷ ﺍﺪﺟ ﻞﻴﺒﻣﻮﺗﺍ ﺯﺍ ﻪﻛ ﻥﺩﺮﻛ ﺭﺍﻮﺳ ﻪﻳﺎﭘ
Otomobilin metal gövdesine monte vidayı kullanarak topraklama telini
otomobilin metal gövdesine sağlam bir şekilde tutturunuz. /
یﺰﻠﻓ ﻪﻧﺪﺑ ﻪﺑ ﻢﻜﺤﻣ ،یﺰﻠﻓ ﻪﻧﺪﺑ ﻪﺑ ﻩﺪﺷ ﭻﻴﭘ ﯽﻠﺻﺍ یﺎﻬﭽﻴﭘ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﺍﺭ ﻦﻴﻣﺯ ﻢﻴﺳ
.ﺪﻴﻨﻛ ﻞﺻﻭ ﻞﻴﺒﻣﻮﺗﺍ
(B) Otomobilim takma destekleriyle kurulum /
ﻞﻴﺒﻣﻮﺗﺍ ﺭﺩ ﻥﺩﺮﻛ ﺭﺍﻮﺳ یﺎﻫ ﻪﻳﺎﭘ ﺯﺍ ﻩﺩﺎﻔﺘﺳﺍ ﺎﺑ ﺐﺼﻧ
