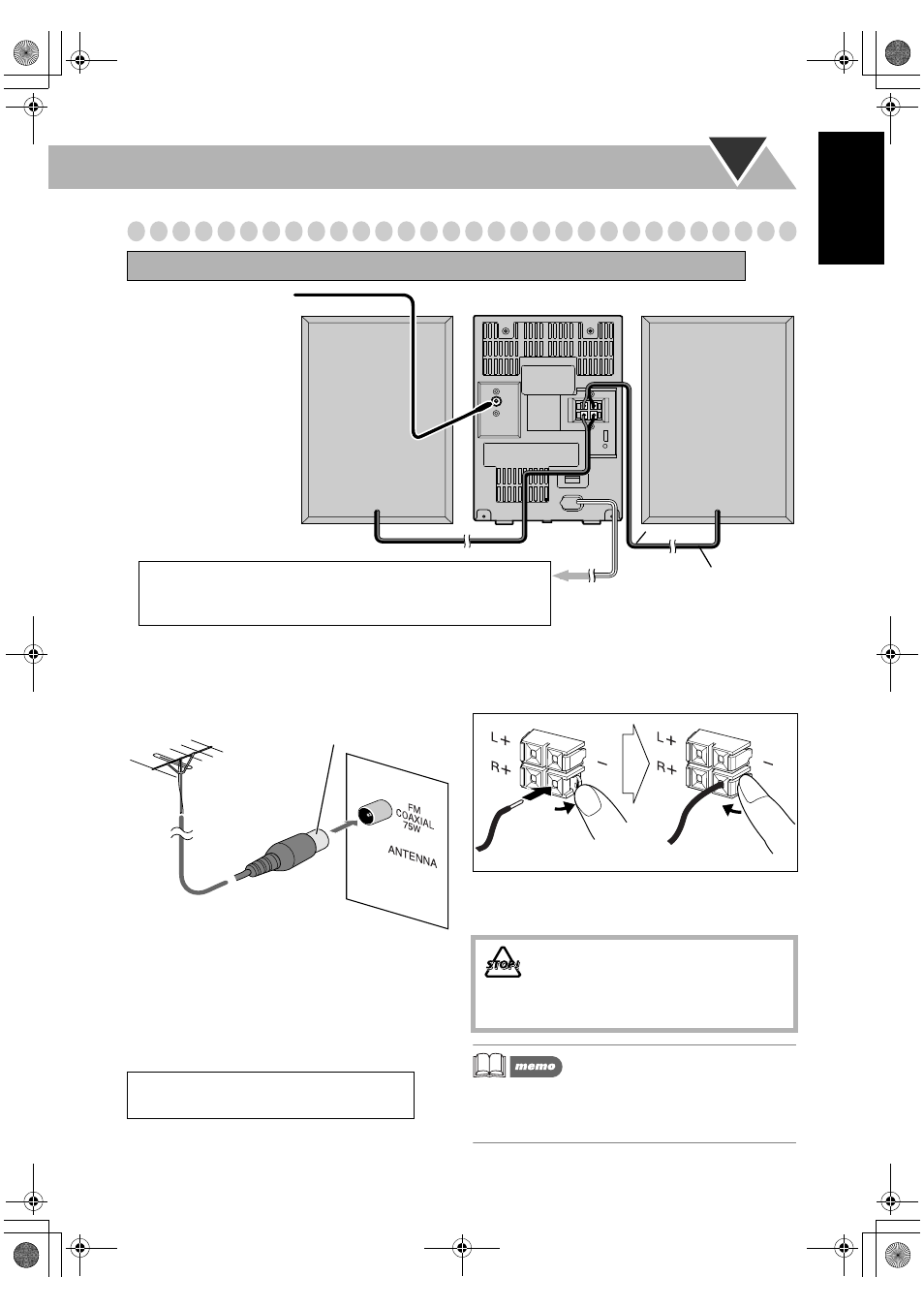

Шаг 3 : Подключение
Улучшение качества приема FM
• Убедитесь в том, что антенна не соприкасается с
какими-либо другими разъемами, соединительными
кабелями и шнуром питания. Размещайте антенну
подальше от металлических деталей системы,
соединительных кабелей и шнура питания
переменного тока. Иначе качество приема может
ухудшиться.
Порядок подключения проводов
динамиков
Убедитесь в правильности и надежности подключения
обоих динамиков.
При подключении кабелей динамика соблюдайте
полярность его разъемов: Черный шнур к (–), красный
шнур к (+).
• Если на кабелях динамика присутствует виниловое
покрытие, удалите его, чтобы оголить конец кабеля
динамика.
Перед выполнением подключений отключите электропитание всех компонентов.
К розетке
Подсоедините сетевой шнур питания к сетевой розетке только
после выполнения всех остальных соединений.
Антенна FM (входит в
комплект поставки)
Раздвиньте ее для
получения наилучшего
качества приема.
Черный
Красный
Система не может принимать вещание в
диапазоне AM.
Внешняя
антенна FM
Отключите поставляемую антенну FM
и подключите внешнюю антенну FM,
используя кабель с сопротивлением
75 Ω и коаксиальным разъемом (не
входит в комплект поставки).
• НЕ подключайте несколько динамиков
к одному разъему.
• НЕ допускайте контакта оголенных
проводов кабелей динамика с
металлическими деталями системы.
1. Разблокировать
2. Вставить
3. Блокировать
